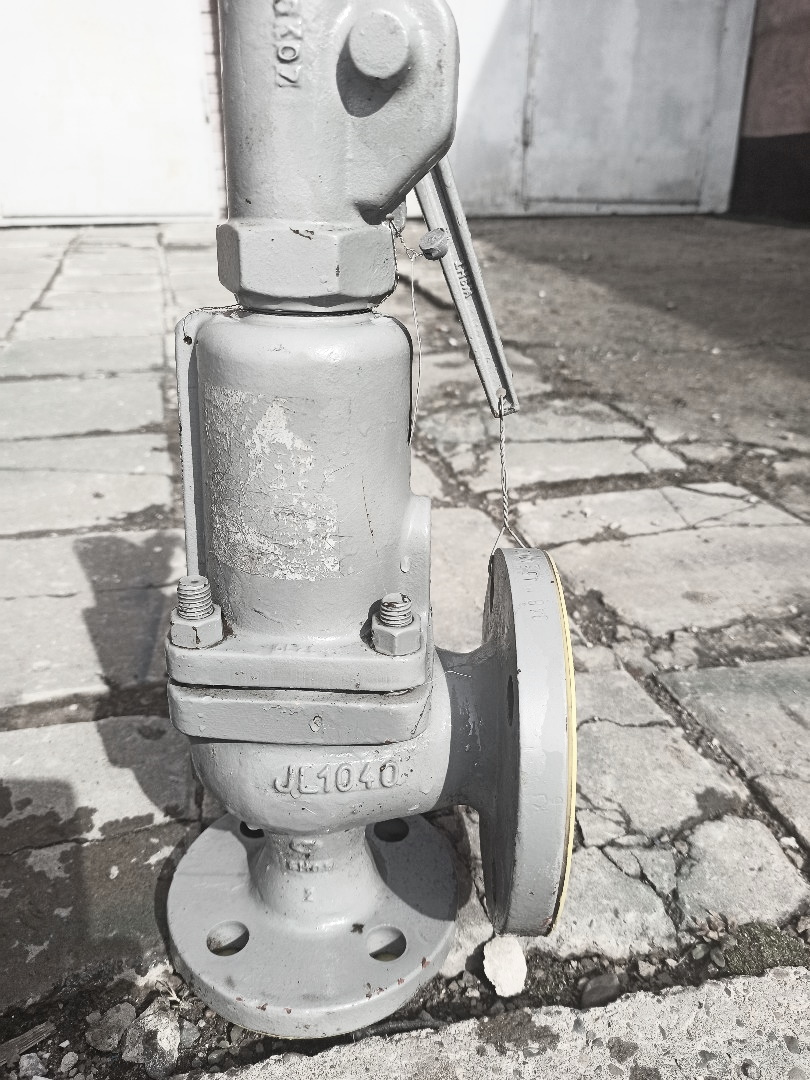

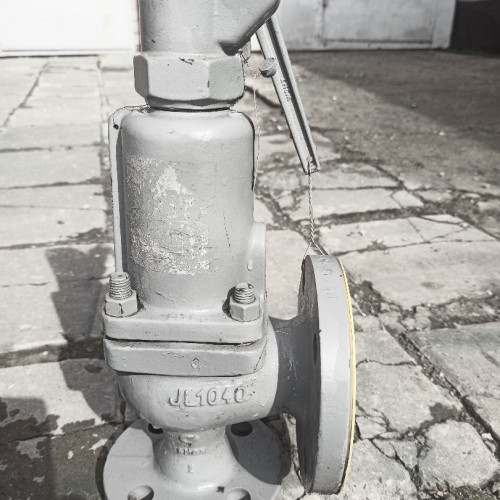

| Клапан предохранительный ПРЕГРАН КПП 496 сбросной, пружинный, с узлом ручного подрыва, фланцевый, PN 16/40 бар | PR786 |
| PR786-01020 | DN 20 | по запросу |
| PR786-01025 | DN 25 | по запросу |
| PR786-01032 | DN 32 | по запросу |
| PR786-01040 | DN 40 | по запросу |
| PR786-01050 | DN 50 | по запросу |
| PR786-01065 | DN 65 | по запросу |
| PR786-01080 | DN 80 | по запросу |
| PR786-01100 | DN 100 | по запросу |
| PR786-01125 | DN 125 | по запросу |
| PR786-01150 | DN 150 | по запросу |
Опросный лист для клапанов предохранительных
Техническое описание клапанов предохранительных ПРЕГРАН КПП 496
Клапан предохранительный фланцевый ПРЕГРАН КПП 496 используется для в первую очередь парообразных сред и защищает систем от излишнего давления. При привышении допустимого давления клапан открывается и сбрасывает рабочую среду в утилизационную систему.
Особоенностью данного вида клапанов является: димаетр входящего фланца меньше диаметра исходящего, что позволяет полностью сбросить любую рабочую среду и предохранить основной трубопровод от опастности повышения давления.
Материал корпуса и рабочая температура:
Клапан предохранительный ПРЕГРАН КПП 496-1: чугунн, +300°С
Клапан предохранительный ПРЕГРАН КПП 496-2: высокопрочный, чугун +350°С
Клапан предохранительный ПРЕГРАН КПП 496-3: сталь ст20, +400°С
Клапан предохранительный ПРЕГРАН КПП 496-4: нержавеющая сталь, +300°С
Давление: PN 16 бар для чугунных, PN 40 бар для стальных и нержавеющих клпанов
Среда: жидкая и газообразная, не агрессивная к применяемым материалам
Способ крепления: фланцевый по ГОСТ 12815-80
Исполнение: с узлом ручного подрыва (сброса давления)
Температура окружающей среды: -10...+40°С (У1)
Средний ресурс: не менее 850 циклов
Наработка на отказ: не менее 150 циклов
Страна-производитель: Россия
При заказе необходимо указатьточное давление настройки срабатывания клапана (Рн). В случае указания только диапазона пружины, давление срабатывания будет равно минимальному значению давления в указанном диапазоне.
Поставляется в упаковке, в комплекте с пружиной требуемого диапазона и при необходимости с точной настройкой давления сброса. Возможна комплектация ответными фланцами и крепежом.
Монтаж на трубопровод должен производится с уплотнительными прокладками без перекосов. Рабочая среда не должна содержать механических включений и абразивных частиц. На вводе в систему рекомендуется установка промышленного сетчатого фильтра соответствующего диаметра.
Гарантируется безотказная работа предохранительного клапана в течение 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня поставки, при соблюдении потребителем правил хранения, транспортировки, монтажа и эксплуатации.
