| Клапан предохранительный ПРЕГРАН КПП 096 сбросной, пружинный, с узлом ручного подрыва, фланцевый, PN 16/40 бар | PR796 |
| PR796-01010 | DN 10 | по запросу |
| PR796-01015 | DN 15 | по запросу |
| PR796-01020 | DN 20 | по запросу |
| PR796-01025 | DN 25 | по запросу |
| PR796-01032 | DN 32 | по запросу |
| PR796-01040 | DN 40 | по запросу |
| PR796-01050 | DN 50 | по запросу |
| PR796-01065 | DN 65 | по запросу |
| PR796-01080 | DN 80 | по запросу |
| PR796-01100 | DN 100 | по запросу |
| PR796-01125 | DN 125 | по запросу |
| PR796-01150 | DN 150 | по запросу |
| PR796-01200 | DN 200 | по запросу |
Опросный лист для клапанов предохранительных
Техническое описание клапанов предохранительных ПРЕГРАН КПП

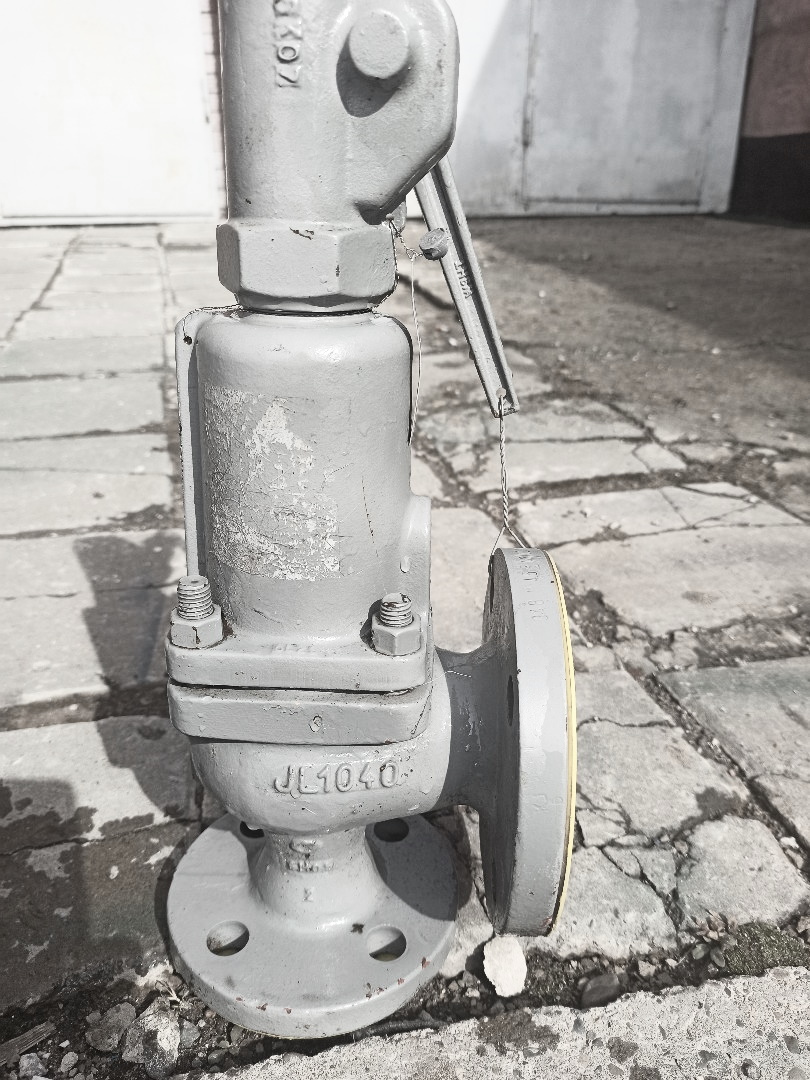

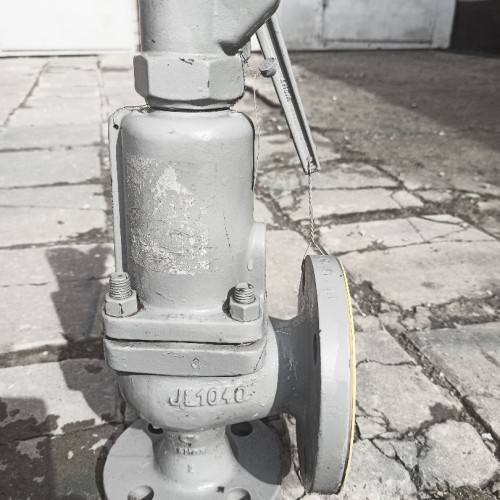

Клапан предохранительный пропорциональный, пружинный, угловой, фланцевый ПРЕГРАН КПП 096 используется для предохранения трубопровдных систем от излишнего давления. При привышении допустимого давления клапан открывается и сбрасывает рабочую среду в утилизационную систему. Используется для защиты резервуаров, трубопроводов и оборудования систем тепло-, водо-, пароснабжения и других систем.
Особоенностью данного вида клапанов является: димаетр входящего фланца равен диаметру исходящего. С данной особенностью удобно проводить монтаж предохранительных клапанов и проэктов, но есть ограничение по рабочим средам.
Материал корпуса и рабочая температура:
Клапан предохранительный ПРЕГРАН КПП 096-1: чугунн, +300°С
Клапан предохранительный ПРЕГРАН КПП 096-2: высокопрочный, чугун +300°С
Клапан предохранительный ПРЕГРАН КПП 096-3: сталь ст20, +400°С
Клапан предохранительный ПРЕГРАН КПП 096-4: нержавеющая сталь, +300°С
Давление: PN 16 бар для чугунных, PN 40 бар для стальных и нержавеющих клпанов
Среда: жидкая и газообразная, не агрессивная к применяемым материалам
Способ крепления: фланцевый по ГОСТ 12815-80
Исполнение: с узлом ручного подрыва (сброса давления)
Температура окружающей среды: -10...+40°С (У1)
Средний ресурс: не менее 850 циклов
Наработка на отказ: не менее 150 циклов
Страна-производитель: Россия
При заказе необходимо указатьточное давление настройки срабатывания клапана (Рн). В случае указания только диапазона пружины, давление срабатывания будет равно минимальному значению давления в указанном диапазоне.
Поставляется в упаковке, в комплекте с пружиной требуемого диапазона и при необходимости с точной настройкой давления сброса. Возможна комплектация ответными фланцами и крепежом.
Монтаж на трубопровод должен производится с уплотнительными прокладками без перекосов. Рабочая среда не должна содержать механических включений и абразивных частиц. На вводе в систему рекомендуется установка промышленного сетчатого фильтра соответствующего диаметра.
Гарантируется безотказная работа предохранительного клапана в течение 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня поставки, при соблюдении потребителем правил хранения, транспортировки, монтажа и эксплуатации.
