Клапан предохранительный пружинного и рычажного типа

Предохранительный клапан - это устройство, которое устанавливается на трубопроводах и емкостях для автоматического регулирования давления и предотвращения повреждений оборудования или трубопроводов из-за излишнего давления. Клапан содержит пружинную систему, которая реагирует на изменения давления, и открывается для снижения давления в системе, когда оно достигает критического уровня. Таким образом, предохранительный клапан защищает систему от повреждений, а людей - от возможных опасностей, связанных с высоким давлением.

Клапаны предохранительные сбросные

Клапаны предохранительные сбросные

Смотреть все
Клапаны предохранительные СППК и СППКР

Клапаны предохранительные СППК и СППКР

Смотреть все

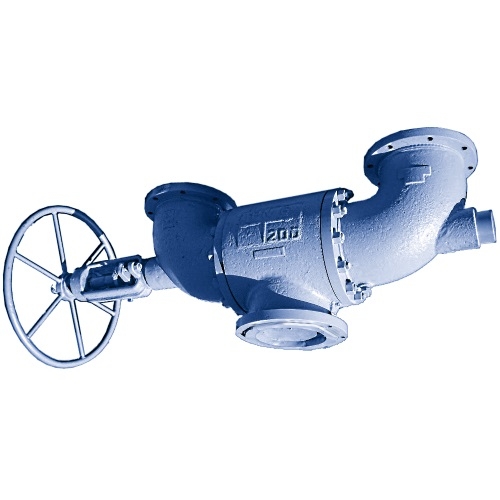

ПУ переключающие устройства

ПУ переключающие устройства

Смотреть все

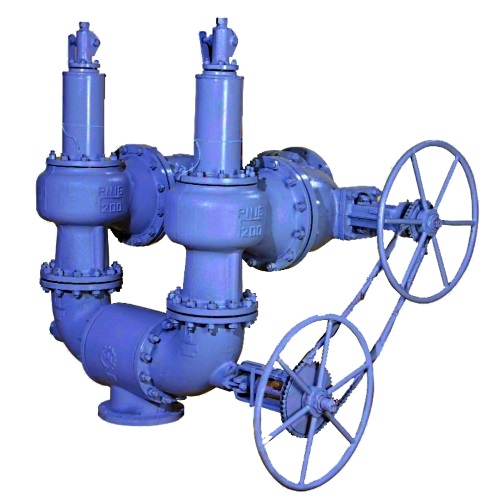

Блоки предохранительных клапанов

Блоки предохранительных клапанов

Смотреть все

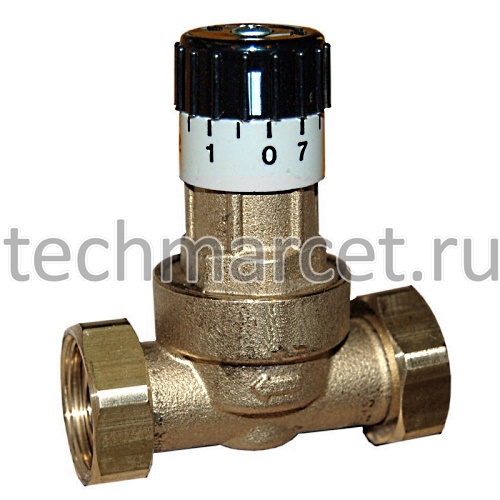

Перепускные клапаны

Перепускные клапаны

Смотреть все

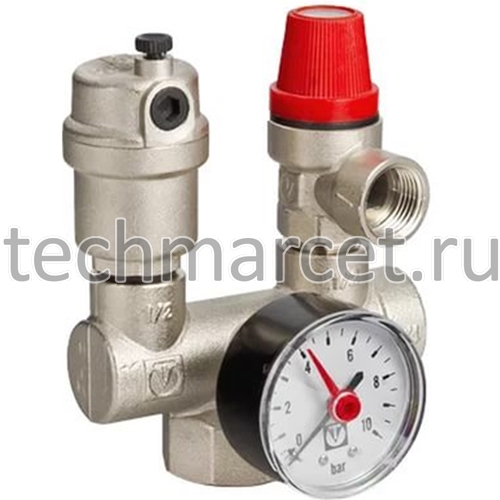

Группы безопасности

Группы безопасности

Смотреть все

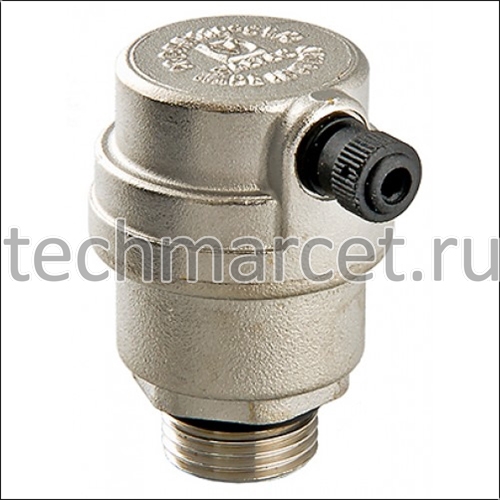

Воздухоотводчики автоматические

Воздухоотводчики автоматические

Смотреть все

Как один из видов трубопроводной арматуры клапан предохранительный предназначен для автоматической защиты технологической системы и трубопроводов от недопустимого повышения давления рабочей среды. Различают пружинные и рычажные предохранительные клапаны.

По способу выпуска рабочей среды разделяют клапан предохранительный, работающий без противодавления и сбрасывающий рабочую среду в атмосферу, и клапан предохранительный с противодавлением, сбрасывающий рабочую среду в трубопровод. Так же клапан предохранительный пружинный может быть оборудован рычагом ручного подрыва, для проверки его работоспособности или ручного выпуска рабочей среды.

Клапан предохранительный (клапан сбросной) предназначены для защиты оборудования от недопустимого превышения давления сверх установленного. Клапаны предохранительные применяются на резервуарах, котлах, емкостях, сосудах и трубопроводах для автоматического или ручного сброса давления в атмосферу или отводящий трубопровод. После снижения давления до нужного предела предохранительный клапан прекращает сброс среды. Предохранительные клапаны предназначены для жидкой и газообразной, химической или нефтяной рабочих сред. Нормы герметичности по ГОСТ 9789-75.

Все представленные предохранительные, обратные, регулирующие клапаны сертифицированы и имеют всю разрешительную документацию.

Возможна поставка клапанов предохранительных из латуни с цапковым присоединением (наружная резьба), для газообразных сред – природный газ, аммиак, хладон и др.

Регулировка и настройка клапанов на точное давление сброса производится по запросу заказчика.

Заказать требуемое оборудование можно, обратившись в офис компании. Наши технические специалисты готовы проконсультировать Вас по всем вопросам. Звоните!

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

ДАВЛЕНИЕ НАСТРОЙКИ – наибольшее давление на входе в клапан, при котором обеспечивается заданная герметичность затвора. Рн должно быть не менее рабочего давления Рр в оборудовании [ГОСТ 31294-2005].
ДАВЛЕНИЕ НАЧАЛА ОТКРЫТИЯ КЛАПАНА ПРЕДОХРАНИТЕЛЬНОГО ПРУЖИННОГО – избыточное давление на входе в предохранительный клапан, при котором усилие, стремящееся открыть клапан, уравновешено усилиями, удерживающими запирающий элемент на седле [ГОСТ 31294-2005].
ДАВЛЕНИЕ ПОЛНОГО ОТКРЫТИЯ – давление на входе в клапан, при котором клапан обеспечивает коэффициент расхода, указанный в технических документах, превышающее Рн на значение, указанное в стандартах, правилах безопасности [ГОСТ 31294-2005].
ДАВЛЕНИЕ ЗАКРЫТИЯ – давление на входе в клапан, при котором после сброса среды происходит посадка запорного органа (золотника, диска) на седло с обеспечением заданной герметичности затвора [ГОСТ 31294-2005].
ДАВЛЕНИЕ РАСЧЕТНОЕ – давление, на которое производится расчет на прочность оборудования [ТР ТС 032/2013].
НОМИНАЛЬНОЕ ДАВЛЕНИЕ (PN) – наибольшее избыточное давление, выраженное в кгс/см2, при температуре рабочей среды 20 °С, при котором обеспечивается заданный срок службы (ресурс) корпусных деталей арматуры, имеющих определенные размеры, обоснованные расчетом на прочность при выбранных материалах и характеристиках прочности их при температуре 20 °С [ГОСТ 24856-2014].
НОМИНАЛЬНЫЙ ДИАМЕТР (DN) – параметр, применяемый для трубопроводных систем в качестве характеристики присоединяемых частей арматуры [ГОСТ 24856-2014].
ПРОБНОЕ ДАВЛЕНИЕ – избыточное давление, при котором следует проводить испытание арматуры на прочность и плотность водой при температуре от 5 до 70 °С, если в документации не указаны другие температуры.
ПРОПУСКНАЯ СПОСОБНОСТЬ – массовый расход рабочей среды через предохранительный клапан [ГОСТ 31294-2005].
РАЗРЕШЕННОЕ ДАВЛЕНИЕ – максимально допустимое избыточное давление для оборудования (элемента), установленное на основании оценки соответствия и (или) контрольного расчета на прочность [ТР ТС 032/2013].
СЕЙСМОСТОЙКОСТЬ – свойство арматуры сохранять прочность, герметичность относительно
внешней среды и функционирование (работоспособность) во время и после землетрясения [ГОСТ 31901-2013].
СРОК СЛУЖБЫ НАЗНАЧЕННЫЙ – календарная продолжительность эксплуатации машины и (или) оборудования, при достижении которой эксплуатация должна быть прекращена независимо от их технического состояния [ТР ТС 010/2011].
ПРОТИВОДАВЛЕНИЕ – избыточное давление на выходе предохранительной арматуры.
Примечание: противодавление представляет собой сумму статического давления в выпускной системе (в случае закрытой системы) и давления, возникающего от ее сопротивления при протекании рабочей среды.
