Кран шаровый стальной ALSO КШ.П.Н., редуцированный, приварной, с удлиненным штоком для подземной установки PN 16-40 бар | BN248 |
BN248-01015 | DN 15 PN 40 | 7 242 руб. |
BN248-01020 | DN 20 PN 40 | 7 471 руб. |
BN248-01025 | DN 25 PN 40 | 8 004 руб. |
BN248-01032 | DN 32 PN 40 | 8 919 руб. |
BN248-01040 | DN 40 PN 40 | 11 611 руб. |
BN248-01050 | DN 50 PN 40 | 12 837 руб. |
BN248-01065 | DN 65 PN 25 | 14 086 руб. |
BN248-01080 | DN 80 PN 25 | 17 774 руб. |
BN248-01100 | DN 100 PN 25 | 19 591 руб. |
BN248-01125 | DN 125 PN 25 | 30 065 руб. |
BN248-01150 | DN 150 PN 25 | 42 536 руб. |
BN248-01200 | DN 200 PN 25 | 86 506 руб. |
BN248-01250 | DN 250 PN 25 | 181 412 руб. |
BN248-01300 | DN 300 PN 16 | 307 698 руб. |
BN248-01350 | DN 350 PN 16 | 754 695 руб. |
BN248-01400 | DN 400 PN 16 | 822 369 руб. |
BN248-01500 | DN 500 PN 16 | 1 277 005 руб. |
BN248-02300 | DN 300 PN 25 | по запросу |
BN248-02350 | DN 350 PN 25 | по запросу |
BN248-02400 | DN 400 PN 25 | по запросу |
Технические характеристики кранов шаровых и габаритные размеры
Руководство по эксплуатации и паспорт
Инструкция по монтажу кранов
Пропускная способность кранов (Kv), правила хранения и транспортировки

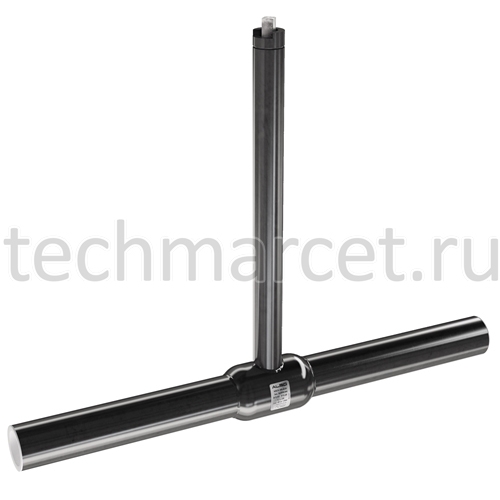

Краны шаровые, цельносварные, приварные с удлиненным штоком, стандартнопроходные ALSO BN248 из углеродистой стали используются как запорное устройство для трубопроводов. Редуцирование потока не допускается. Основным запорным органом является шар, изготовленный из нержавеющей стали. Основной отличительной особенностью этих кранов является долговечность и износоустойчивость. Расчетный срок службы до 30 лет или 7000 циклов.
Давление: PN 16-40 бар (1,6-4,0 МПа)
Рабочая температура: -40… +200°С (исп. У)
Среда: воздух, вода, нефтепродукты, природный газ и подобные среды, не агрессивные к применяемым материалам
Материалы: корпус - ст.20, шток - 20Х13, шар - нерж.сталь AISI 304, уплотнение шара - PTFE+C
Способ крепления: приварка
Исполнение: стандартнопроходной, цельносварной
Герметичность: класс "А", без протечек
Управление: ручное (рычаг), поворот рукоятки на угол 90°
Страна-производитель: Россия
При необходимости кран можно укомплектовать с электрическим приводом напряжением AC 220В/380В в стандартном/взрывозащищенном исполнении или с пневматическим приводом, также под заказ возможно изготовление различных длин штока . Корпус крана изготавливается из углеродистых, легированных и коррозионностойких марок стали: Ст.20, 09Г2С, 12Х18Н10Т.
Положение на трубопроводе горизонтальное. Рабочая среда должна быть свободна от механических загрязнений.
Гарантийный срок эксплуатации - 10 лет, при соблюдении потребителем правил хранения, транспортирования, монтажа и эксплуатации.
Срок службы - не менее 30 лет
