Кран шаровый стальной ALSO КШ.М.П.GAS, полнопроходной, муфтовый, на ГАЗ, PN 16-40 бар | BN290 |
BN290-01015 | DN 15 PN 40 | по запросу |
BN290-01020 | DN 20 PN 40 | по запросу |
BN290-01025 | DN 25 PN 40 | по запросу |
BN290-01032 | DN 32 PN 40 | по запросу |
BN290-01040 | DN 40 PN 40 | по запросу |
BN290-01050 | DN 50 PN 40 | по запросу |
BN290-01065 | DN 65 PN 25 | по запросу |
BN290-01080 | DN 80 PN 25 | по запросу |
Технические характеристики кранов шаровых и габаритные размеры
Руководство по эксплуатации и паспорт
Инструкция по монтажу кранов
Пропускная способность кранов (Kv), правила хранения и транспортировки

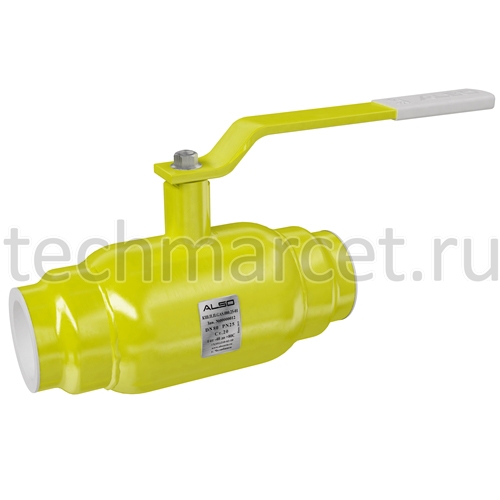

Краны шаровые, цельносварные, муфтовые, полнопроходные ALSO
BN290 из углеродистой стали (также возможно изготовление из стали 09Г2С)
используются как запорное устройство для трубопроводов. Редуцирование
потока не допускается. Основным запорным органом является шар,
изготовленный из нержавеющей стали. Основной отличительной особенностью
этих кранов является долговечность и износоустойчивость. Расчетный срок
службы до 30 лет или 7000 циклов.
Давление: PN 16-40 бар (1,6-4,0 МПа)
Рабочая температура: -40… +200°С (исп. У)
Среда: природный газ, сжиженный углеводородный газ (СУГ), пропан-бутан и неагрессивных газообразных. А также авиационный керосин ТС-1. сред, по отношению к которым материалы крана коррозионностойкие, в соответствии с требованиями "Системы добровольной сертификации ГАЗСЕРТ".
Материалы: корпус - ст.20, шток - 20Х13 (AISI420), шар - нерж.сталь AISI 304, уплотнение шара - PTFE+C
Способ крепления: муфта
Исполнение: стандартнопроходной, цельносварной
Герметичность: класс "А", без утечек
Управление: ручное (рычаг), поворот рукоятки на угол 90°
Страна-производитель: Россия
При необходимости кран можно укомплектовать с электрическим приводом напряжением AC 220В/380В в стандартном/взрывозащищенном исполнении или с пневматическим приводом.
Положение на трубопроводе допускается произвольное.Шаровые краны ALSO GAS имеют сертификат ГАЗСЕРТ № ЮАЧ0.RU.1401.Н00332. Монтаж на газопроводы систем газораспределения и газопотребления осуществляется согласно ПБ 12-529-03 и ТР "О безопасности сетей газораспределения и газопотребления". Каждый шаровой кран ALSO GAS имеет класс герметичности "А" согласно ГОСТ 53402-2009. Шаровой кран ALSO GAS имеют индивидуальный заводской номер изделия.
Гарантийный срок эксплуатации - 10 лет, при соблюдении потребителем правил хранения, транспортирования, монтажа и эксплуатации.
Срок службы - не менее 30 лет
