Пензтяжпромарматура производитель высококачественных шаровых кранов

В нефтегазовой промышленности, энергетике и химии есть технологические процессы и операции при которых температура рабочей среды поднимается выше +100°С. Такие среды считаются высокотемпературными и оборудование, работающие на них должно обладать повышенным запасом прочности и надежности.

Как материалы изменяют свои свойства под действием высокой температуры

При температуре +100°С и выше эксплуатационные характеристики материалов (в первую очередь уплотнений из полимеров) снижаются и требуется применение других более термостойких материалов.

1. У каждого материала есть свой верхний температурный предел. В таблице представлена максимальная рабочая температура эксплуатации наиболее часто применяемых в арматуростроении материалов:

2. Температура по-разному влияет на разные материалы.

В ГОСТ356-80 и НТД на материал представлена зависимость «давление-температура», которая показывает, что с ростом температуры величина рабочего давления должна снижаться, чтобы сохранить прочность арматуры и ее герметичность относительно внешней среды.

Зависимость «давление-температура» для сталей.

Диаграмма «давление-температура» для фторопласта

(зависит от конструкции уплотнений и создаваемых на них при эксплуатации удельных давлений)

3. Высокая температура влияет на изменение геометрии деталей.

Расширение деталей при нагревании может привести к заклиниванию подвижных частей изделия, поэтому необходимо учитывать коэффициент линейного теплового расширения материала

Коэффициент линейного теплового расширения сталей (α, 10-6/°С-1)


Такие образом влияние высокой температуры на изменение свойств материалов должно в обязательном порядке учитываться при проектировании трубопроводной арматуры и для обеспечения ее прочности и работоспособности.

Требования к проектированию арматуры на высокотемпературные среды:

- выбор материалов, соответствующих температуре рабочей среды;

- выполнение прочностного расчета по определению необходимой геометрии деталей; - расчет температурного воздействия, определяющий характер распространения температуры между деталями в изделии, чтобы исключить риск их заклинивания из-за температурного расширения; - изготовление и испытание в условиях, максимально приближенных к реальным, опытного образца продукции.

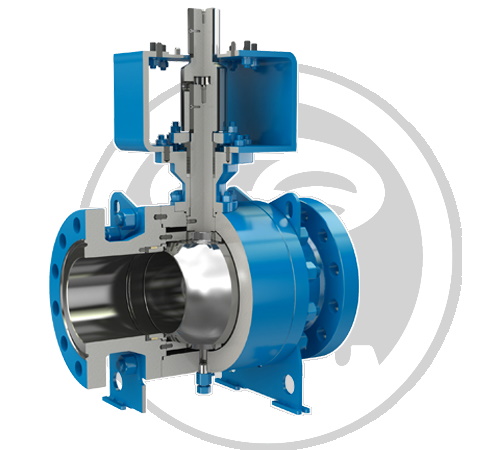

Высокотемпературные шаровые краны – производитель ПТПА

Шаровые краны ПТПА могут применяться на средах с температурой до +550°С.

В конструкции кранов учтены следующие особенности, свойственные изделиям, эксплуатируемым на средах с высокой температурой:

  • материал для деталей кранов подбирается одного структурного класса с одинаковыми коэффициентами линейного теплового расширения;
  • металлические уплотнительные поверхности пробки и седел шлифуются и беззазорно притираются друг к другу, что исключает попадание между ними частиц рабочей среды, обеспечивает очистку сферической поверхности пробки от отложений и гарантирует не только герметичность затвора по классу «А» (без протечек), но и наработку требуемого Заказчиком ресурса;
  • та как в процессе эксплуатации во внутренних подвижных соединениях смазка практически отсутствует, то их подвижность обеспечивается прецизионной обработкой деталей на современном оборудовании и применением самосмазывающихся подшипников;
  • в качестве материала уплотнений (прокладки, кольца сальника), обеспечивающих герметичность относительно внешней среды, в кранах применяется терморасширенный графит;
  • для удобства обслуживания сальникового уплотнения и предотвращения перегрева (через корпус арматуры) приводного устройства краны изготавливаются с увеличенной стойкой, дающей также возможность установки на трубопровод и изделие защитной теплоизоляции;
  • сальниковый узел кранов на взрывопожароопасные среды (например, кислород) дополнительно оснащается комплектом тарельчатых пружин для обеспечения постоянного динамического поджатия уплотнительных колец, гарантирующего 100% герметичность по шпинделю в процессе всего срока эксплуатации изделия.
