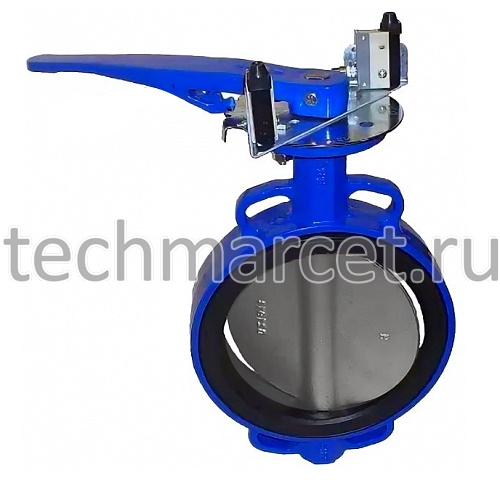

| Затвор поворотный чугунный, с концевыми выключателями межфланцевый, PN16 бар | CV440 |
| CV440-01040 | DN 040 PN 16 | по запросу |
| CV440-01050 | DN 050 PN 16 | по запросу |
| CV440-01065 | DN 065 PN 16 | по запросу |
| CV440-01080 | DN 080 PN 16 | по запросу |
| CV440-01100 | DN 100 PN 16 | по запросу |
| CV440-01125 | DN 125 PN 16 | по запросу |
| CV440-01150 | DN 150 PN 16 | по запросу |
| CV440-01200 | DN 200 PN 16 | по запросу |
| CV440-01250 | DN 250 PN 16 | по запросу |
Инструкция по монтажу межфланцевых затворов

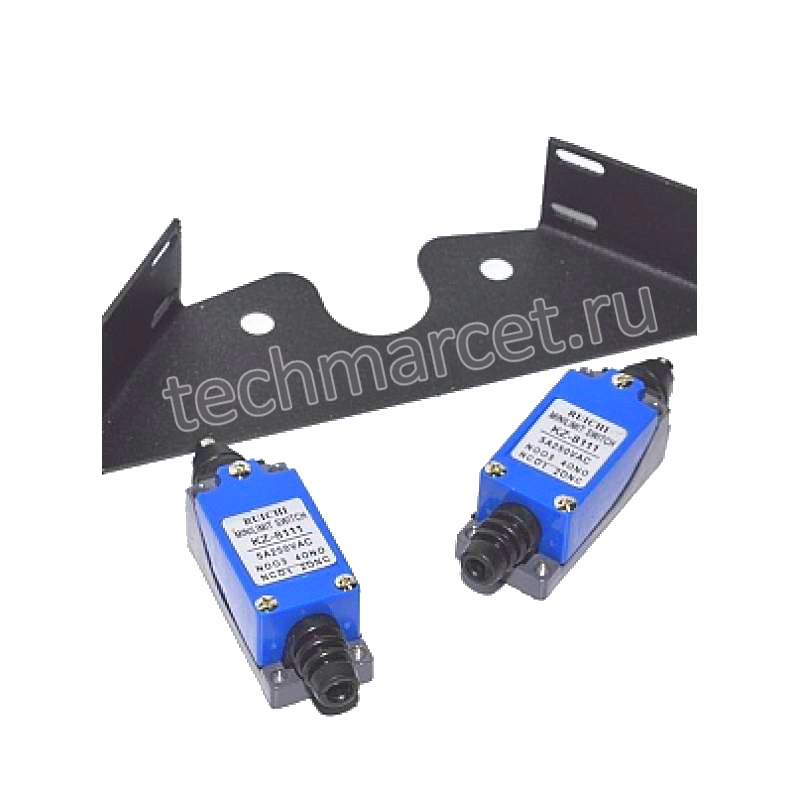

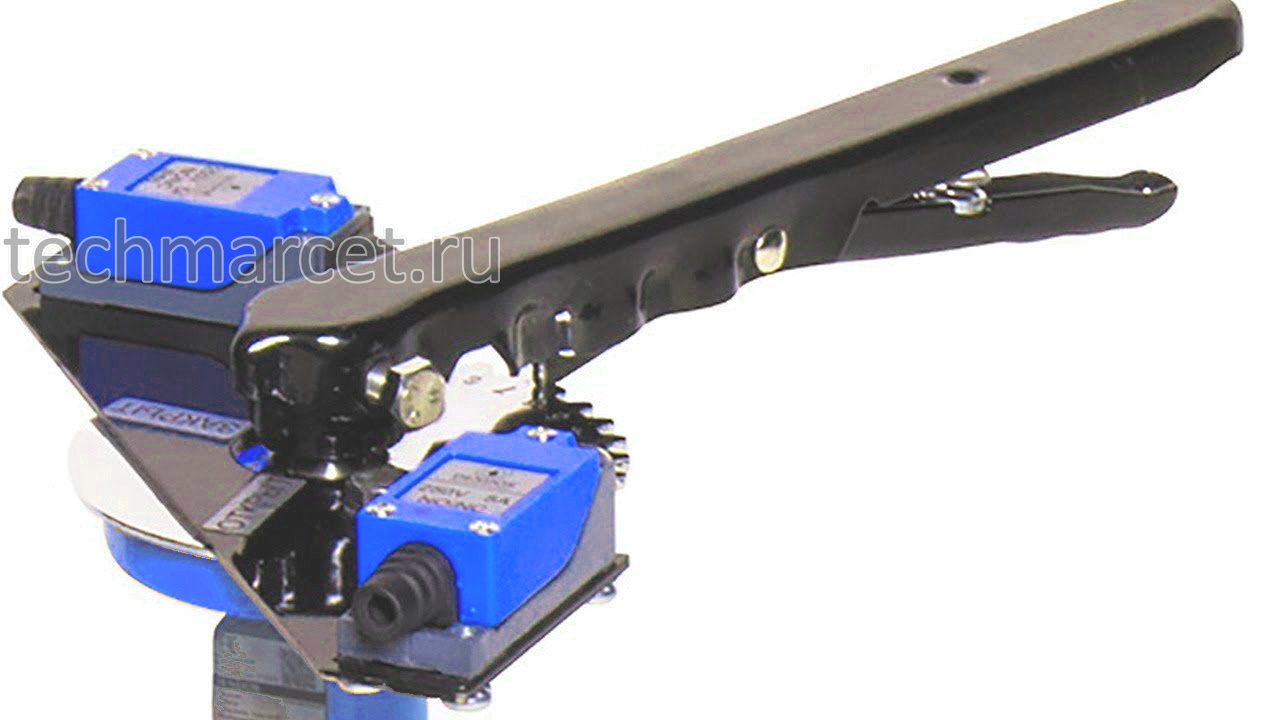

Затвор дисковый, поворотный с концевыми выключателями, предназначен передавать на щит управление положения затвора (полностью открыт или полностью закрыт)
Давление: PN 16 бар (1,6 МПа)
Рабочая температура среды: -25… +120°С
Среда: воздух, вода, неорганические кислотные и щелочные растворы и подобные среды, не агрессивные к применяемым материалам
Температура окружающей среды: -20… +40°С
Материалы: корпус - высокопрочный чугун, диск - чугунный с никелированным покрытием, уплотнение седла диска - EPDM
Способ крепления: межфланцевый
Герметичность: класс "А", без протечек
По запросу возможна комплектация ответными фланцами и крепежом.
Рекомендуемое монтажное положение на трубопроводе: ось горизонтально. Допускается установка затвора исполнительным механизмом вверх. Монтаж на трубопровод должен производиться без перекосов. Конструктивная особенность затворов дает возможность монтажа без использования дополнительных межфланцевых уплотнений.
Гарантируется безотказная работа затвора в течение 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня поставки,при соблюдении потребителем правил хранения, транспортирования, монтажа и эксплуатации.
