Затвор дисковый стальной, уплотнение PTFE, с ручкой/редуктором, межфланцевый, PN16 барCV559

АртикулЦена в рублях с учетом НДС
CV559-01040DN 040 PN 1630 286 руб.
CV559-01050DN 050 PN 1630 637 руб.
CV559-01065DN 065 PN 1632 331 руб.
CV559-01080DN 080 PN 1632 561 руб.
CV539-01100DN 100 PN 1663 538 руб.
CV559-01125DN 125 PN 1651 728 руб.
CV559-01150DN 150 PN 1672 576 руб.
CV559-11200DN 200 PN 16103 358 руб.
CV559-11250DN 250 PN 16 редукт150 185 руб.
CV559-11300DN 300 PN 16 редукт193 346 руб.
Заказать

Оформить заказ

Количество
Имя
Электронная почта
Телефон
Прикрепить файл
Максимальный размер одного файла: 8 MB
Сообщение
Нажимая на кнопку "Отправить", я даю согласие на обработку персональных данных

Технические описание затвора поворотного и габаритные размеры

Инструкция по монтажу межфланцевых затворов


Затвор дисковый, поворотный с дисковым запирающим элементом, предназначен для использования в качестве запорно-регулирующего устройства для трубопроводов водо- и теплоснабжения, систем водоотведения, а также систем вентиляции и кондиционирования. Управление потоком среды осуществляется путем поворота запорного диска вокруг своей оси внутри рабочего канала затвора.

Отличается надежностью конструкции, большим запасом прочности и высокой герметичностью запирающего узла.


Давление: PN 16 бар (1,6 МПа)

Рабочая температура среды: -25… +200°С

Среда: воздух, вода, неорганические кислотные и щелочные растворы и подобные среды, не агрессивные к применяемым материалам

Температура окружающей среды: -20… +40°С

Материалы: корпус - сталь, диск - нержавеющая сталь, уплотнение седла диска - PTFE

Способ крепления: межфланцевый

Герметичность: класс "А", без протечек

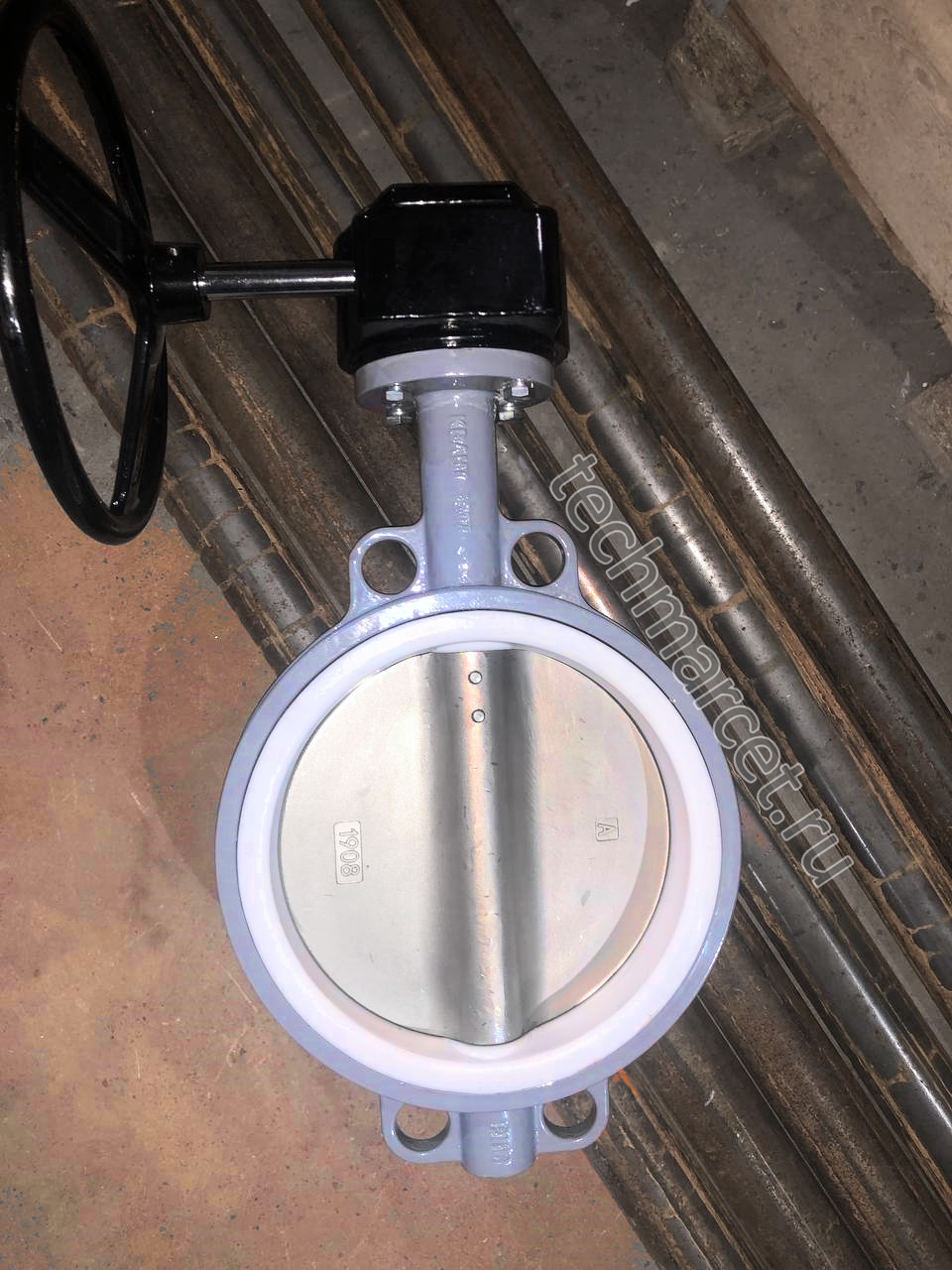

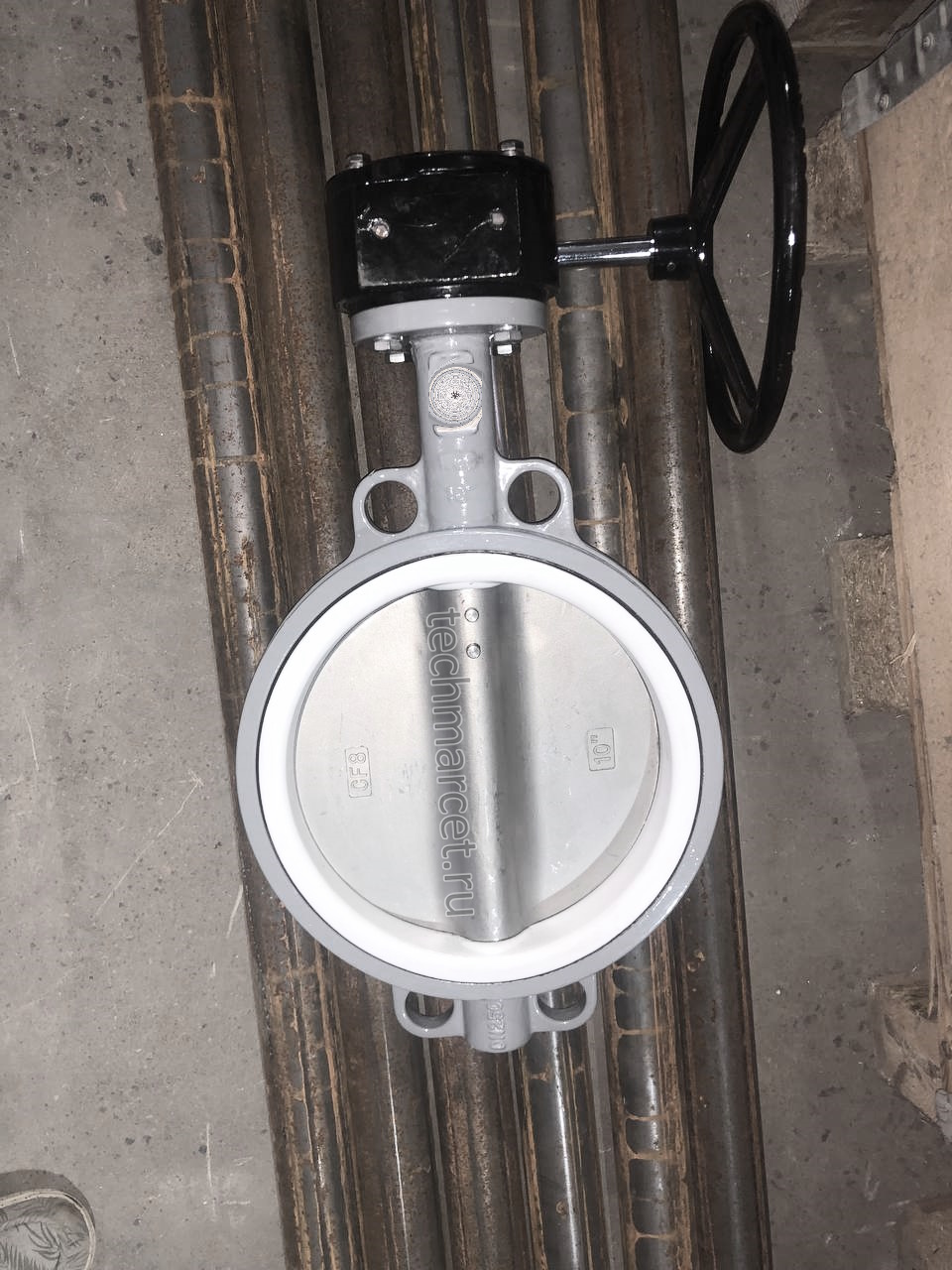

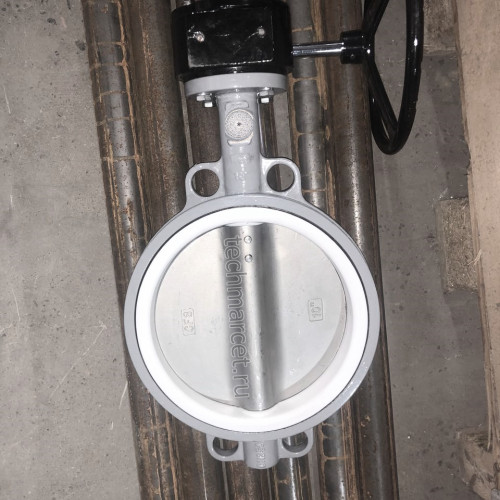

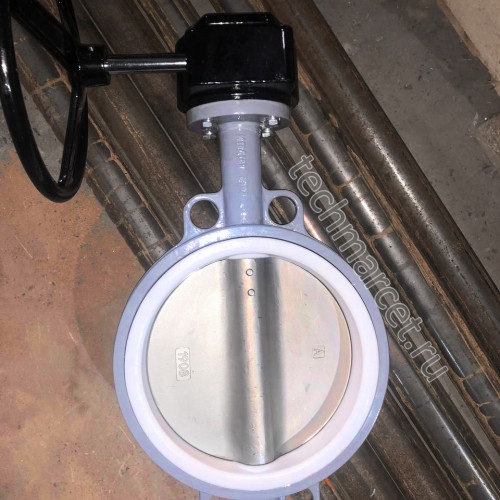

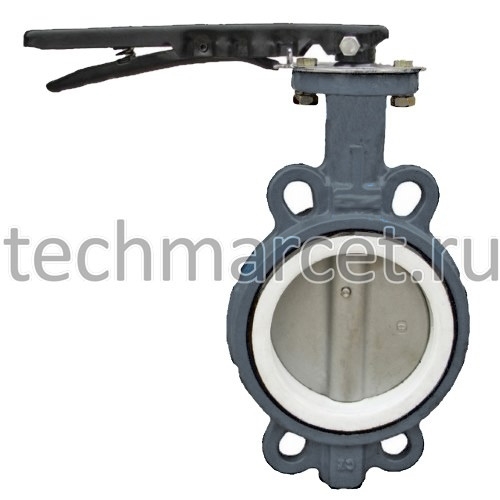

Управление: ручное (рычаг) с возможностью фиксации диска с дискретностью 9° (для DN40-200). Для затворов DN200-300 - редуктор самотормозящийся с возможностью фиксации диска в любом положении.

По запросу возможна комплектация ответными фланцами и крепежом.

Рекомендуемое монтажное положение на трубопроводе: ось горизонтально. Допускается установка затвора исполнительным механизмом вверх. Монтаж на трубопровод должен производиться без перекосов. Конструктивная особенность затворов дает возможность монтажа без использования дополнительных межфланцевых уплотнений.

Гарантируется безотказная работа затвора в течение 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня поставки,при соблюдении потребителем правил хранения, транспортирования, монтажа и эксплуатации.
