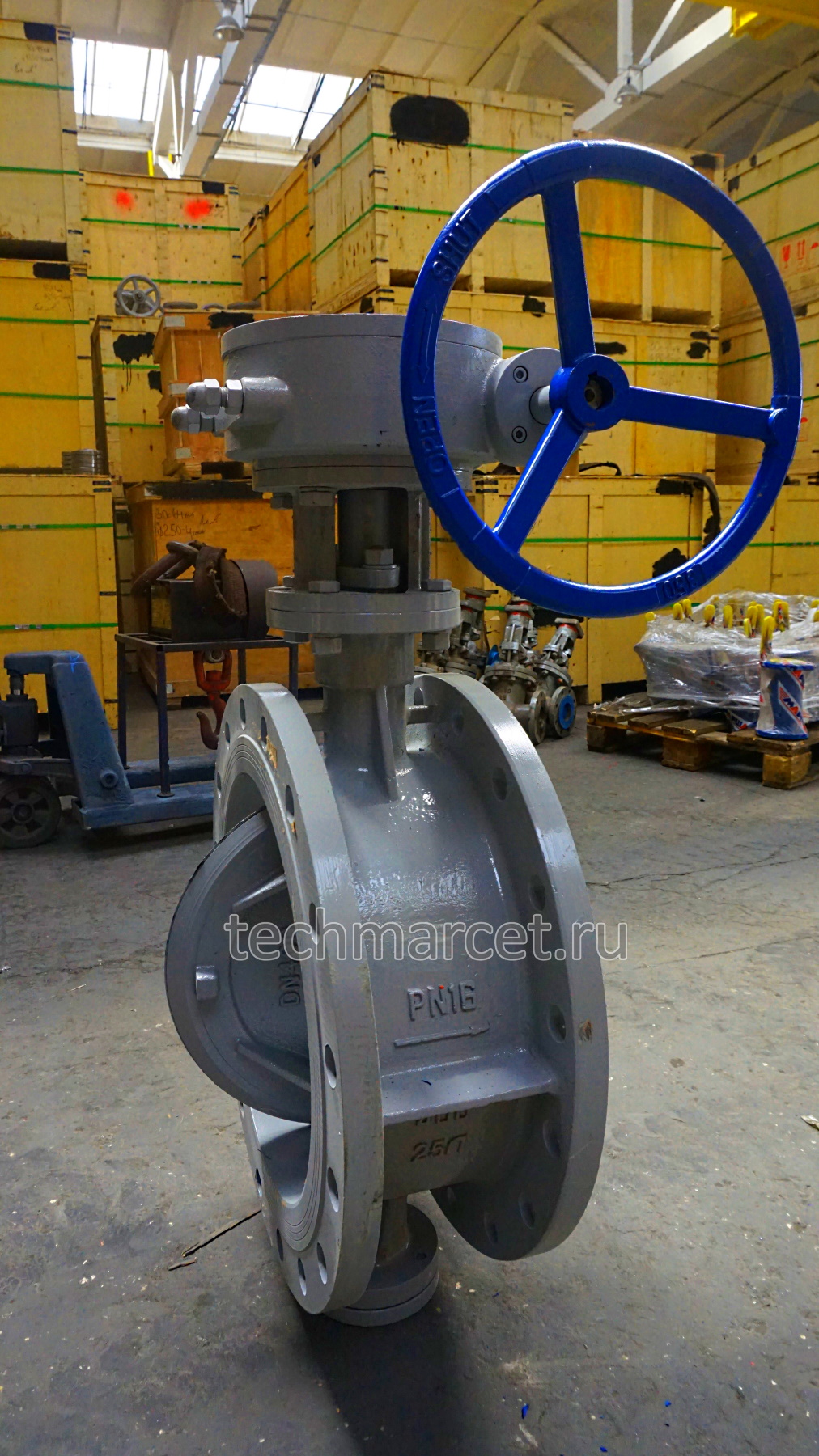

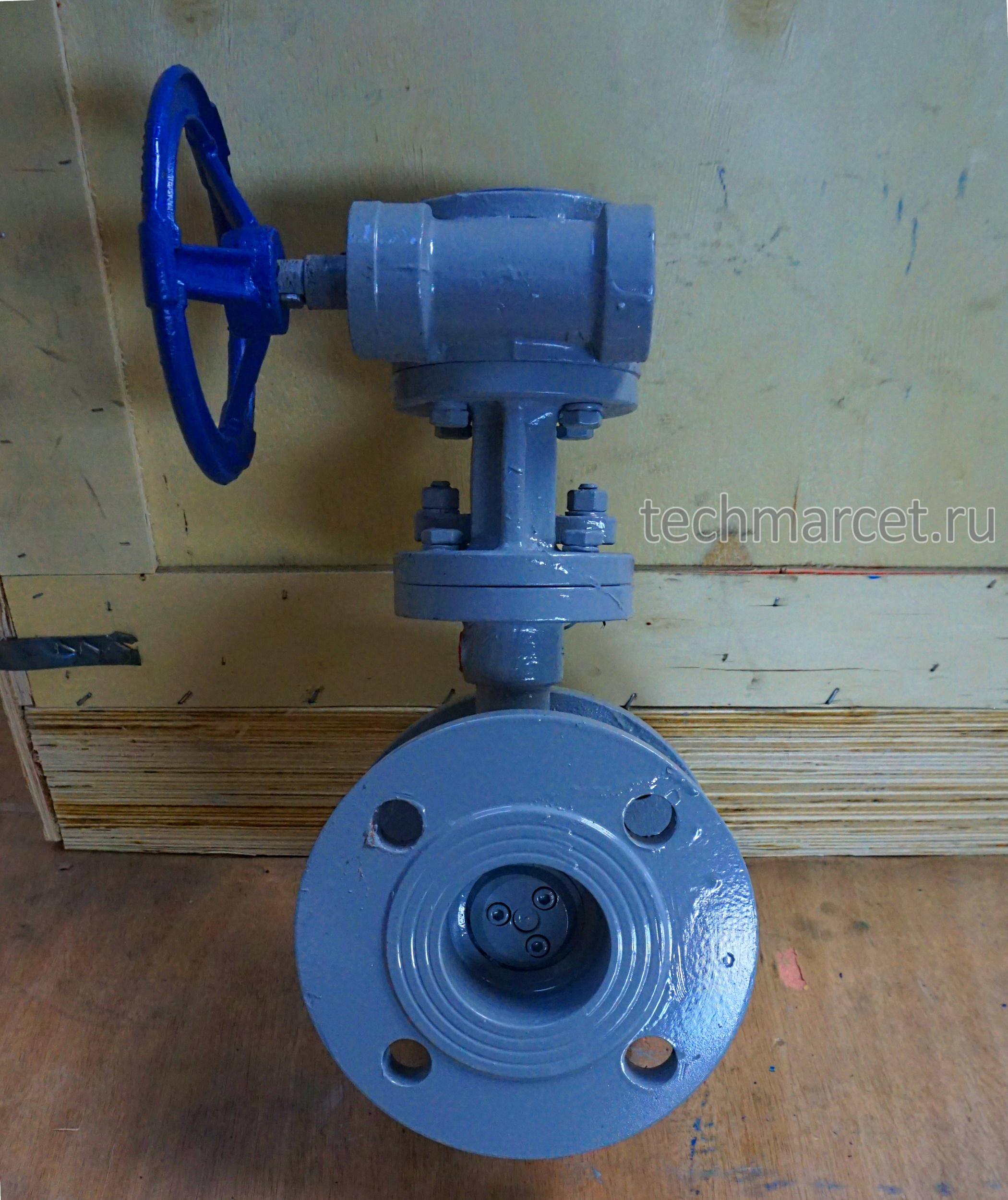

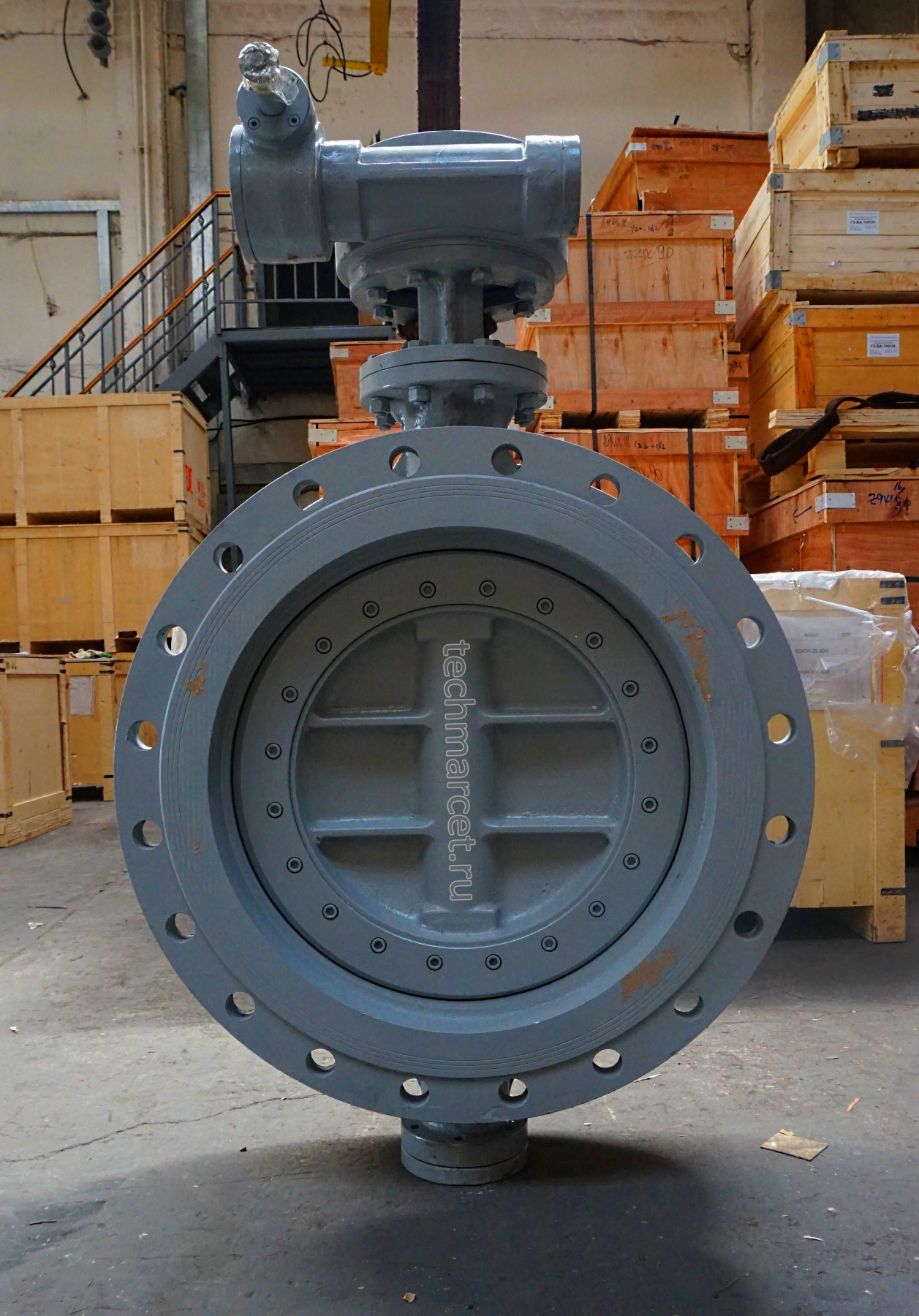

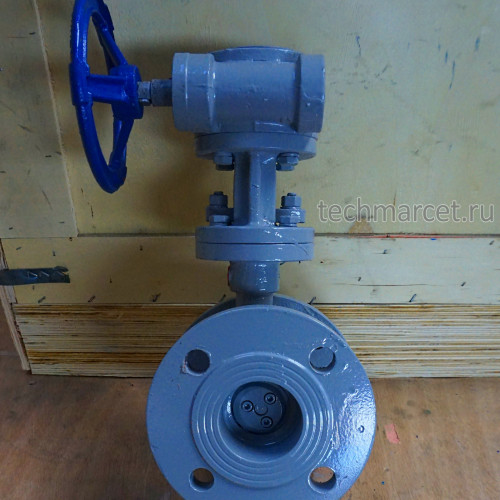

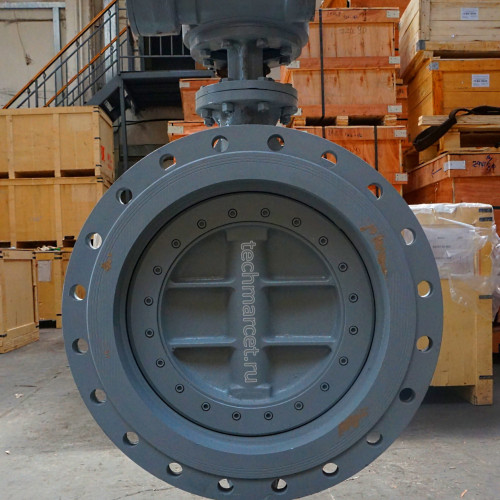

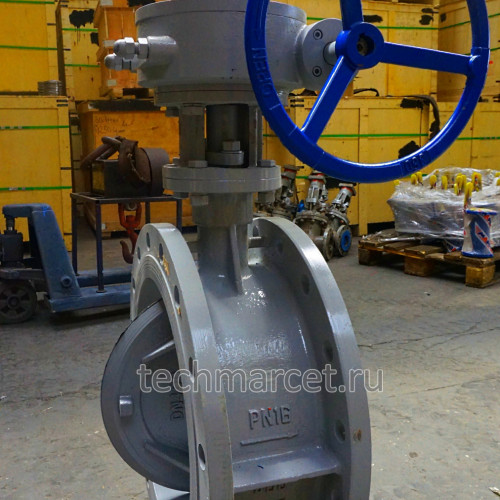

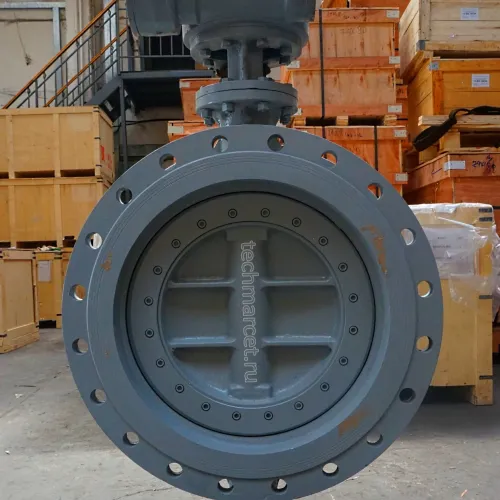

Затвор дисковый c тремя эксцентриситетами, стальной, уплотнение ТРГ, с редуктором, фланцевый, PN 10-25 бар | CV527-61 |
CV527-61050 | DN 050 PN 16 | 9 411 руб. |
CV527-61065 | DN 065 PN 16 | 10 357 руб. |
CV527-61080 | DN 080 PN 16 | 11 580 руб. |
CV527-61100 | DN 100 PN 16 | 14 435 руб. |
CV527-61125 | DN 125 PN 16 | 19 231 руб. |
CV527-61150 | DN 150 PN 16 | 24 415 руб. |
CV527-61200 | DN 200 PN 16 | 36 243 руб. |
CV527-61250 | DN 250 PN 16 | 45 000 руб. |
CV527-61300 | DN 300 PN 16 | 60 840 руб. |
CV527-61400 | DN 400 PN 16 | 107 651 руб. |
CV527-61500 | DN 500 PN 16 | 177 020 руб. |
CV527-61600 | DN 600 PN 16 | 250 223 руб. |
CV527-61800 | DN 800 PN 16 | 432 820 руб. |
CV527-61A10 | DN 1000 PN 16 | 763 977 руб. |
CV527-61A12 | DN 1200 PN 16 | 1 148 112 руб. |
Затвор дисковый, поворотный с дисковым запирающим элементом и тремя эксцентриситетами, предназначен для использования в качестве запорно-регулирующего устройства для трубопроводов водо- и теплоснабжения, систем водоотведения, а также систем вентиляции и кондиционирования. Управление потоком среды осуществляется путем поворота запорного диска вокруг своей оси внутри рабочего канала затвора.
Отличается надежностью конструкции, большим запасом прочности и широким температурным диапазоном рабочей среды.
Давление: PN 16 PN10, 25 бар под заказ
Температура рабочей среды: -40… +425°С
Среда: воздух, вода, пар, газ и подобные среды, не агрессивные к применяемым материалам
Температура окружающей среды: -40… +40°С (-60 по запросу)
Материалы: корпус - сталь, диск - сталь, уплотнение седла диска - ТРГ
Способ крепления: фланцевый по ГОСТ 12815-80
Герметичность: без видимых протечек, класс герметичности - А по ГОСТ 9544
Управление: Ручной редуктор
По запросу затвор может быть поставлен в комплекте с электрическим приводом напряжением AC 220В/380В или пневматическим приводом в стандартном или взрывозащищенном исполнении, а также с токовым датчиком положения.
Страна-производитель: Россия
Цены указаны на затворы в стандартном исполнении с рабочим давлением PN16. Информация по затворам с давлением PN10 и РN25 предоставляется по запросу.
По запросу возможна комплектация ответными фланцами и крепежом.
Рекомендуемое монтажное положение на трубопроводе: ось горизонтально. Допускается установка затвора исполнительным механизмом вверх. Монтаж на трубопровод должен производиться с межфланцевыми уплотняющими прокладками без перекосов.
Гарантийный срок эксплуатации – 12 месяцев со дня ввода в эксплуатацию.
Срок консервации – 3 года.
Срок службы – не менее 10 лет.
Срок службы корпусных деталей – не менее 30 лет, между капитальными ремонтами – не менее 5 лет.
