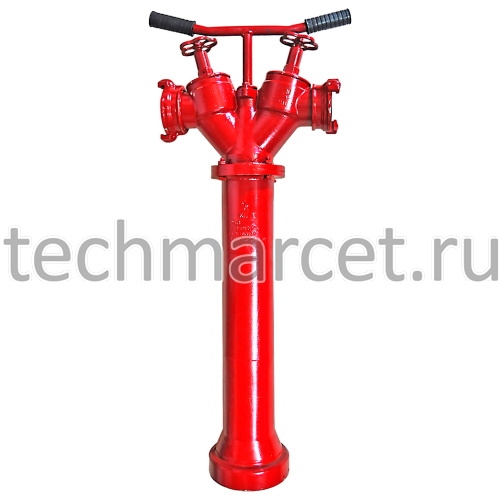

| Колонка пожарная КПА | GD107-01004 |
Пожарная подставка КПА предназначена для открывания и закрывания пожарного гидранта, а также присоединения пожарных рукавов при отборе воды из водопроводной сети на тушение пожаров.
Условное давление 10 кгс/см2;
Условный проход входного отверстия 125 мм;
Условный проход напорных патрубков 80 мм;
Расстояние от резьбового кольца до центра головки 852 мм;
Габаритные размеры
Ширина по клыкам соединительных головок 430 мм;
Ширина по корпусу 190 мм;
Высота 1090 мм;
Масса 18 кг

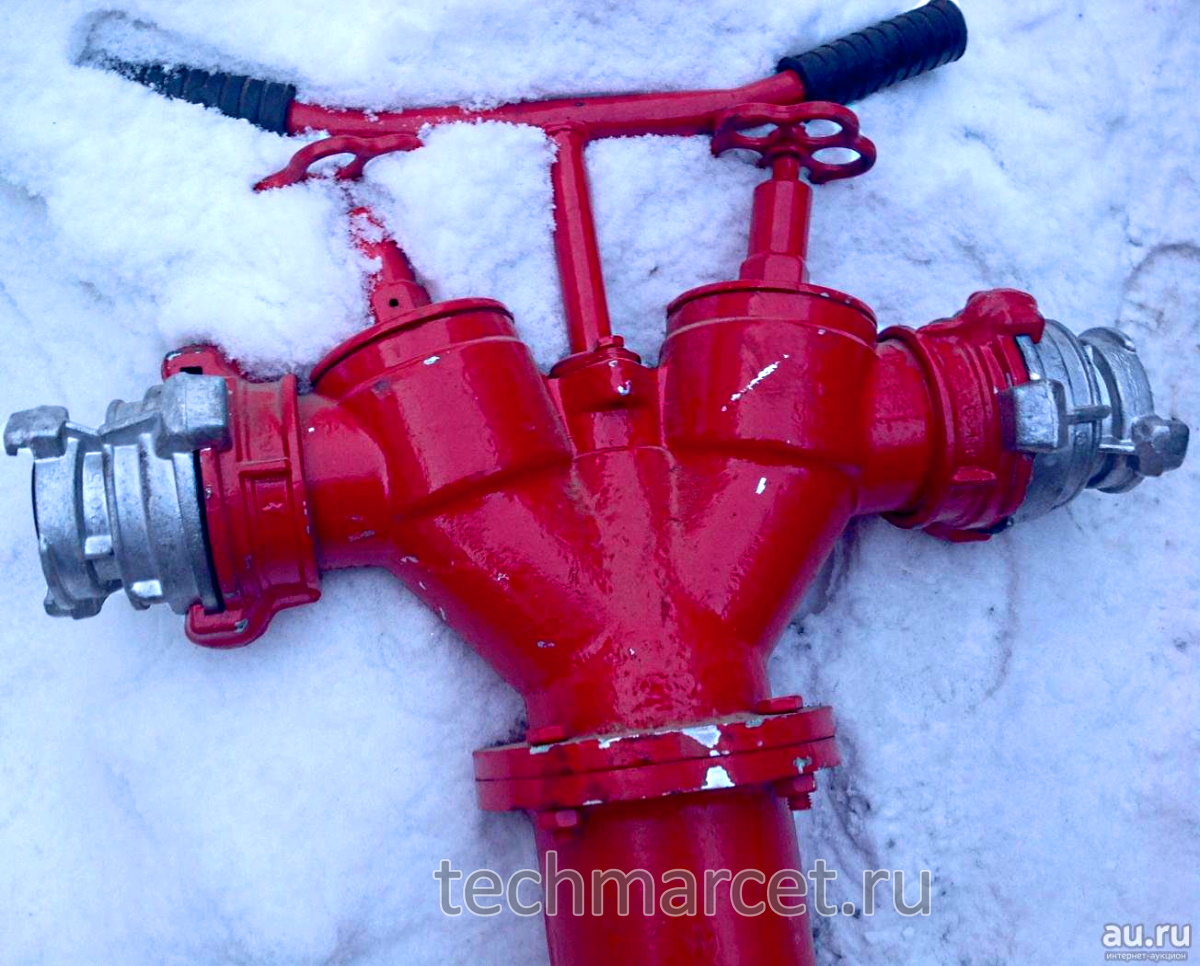

Основные части колонки - корпус 1 и головка 2. В нижней части корпуса 1 колонки установлено бронзовое кольцо 6 со специальной треугольной шестидюймовой резьбой 3 для установки на гидрант. На головке колонки 2 расположены два напорных патрубка 16 с муфтовыми соединительными головками ГМ-80 . Открывание и закрывание патрубка осуществляется вентилями, которые состоят из крышки 12, шпинделя 13, тарельчатого клапана 9, маховичка 10 и сальникового набивочного уплотнения. В верхней части головки колонки 2 через сальник проходит центральный (торцовый) ключ (трубчатая штанга) 5 с квадратной муфтой 4 для вращения штанги гидранта. Рукоятка 11 вращается при закрытых вентилях напорных патрубков, при открытых вентилях маховички 10 попадают в поле вращения рукоятки.
Принцип действия:

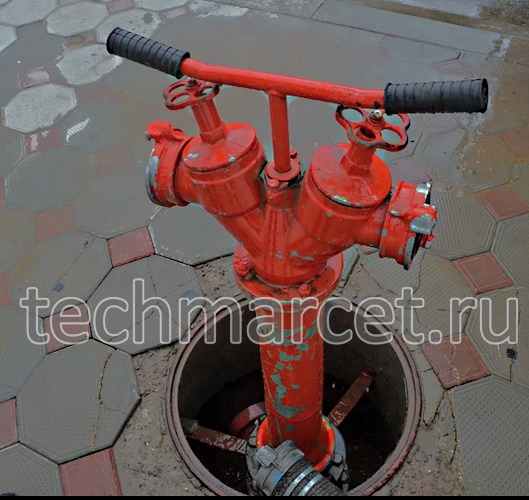

Пожарная колонка устанавливается на гидрант таким образом, чтобы квадратный конец штока гидранта вошел в квадратную муфту торцового ключа колонки. Пожарная колонка навинчивается на гидрант вращением ее корпуса по часовой стрелке (торцовый ключ при этом не поворачивается). После этого открывается клапан гидранта (при закрытых вентилях колонки) вращением против часовой стрелки торцового ключа (клапан гидранта полностью открывается при 10-14 оборотах торцового ключа) и вода из водопроводной сети поступает в полость пожарной колонки. После присоединения рукавов к патрубкам пожарной колонки открываются вентили и вода из пожарной колонки поступает в рукавную линию..
