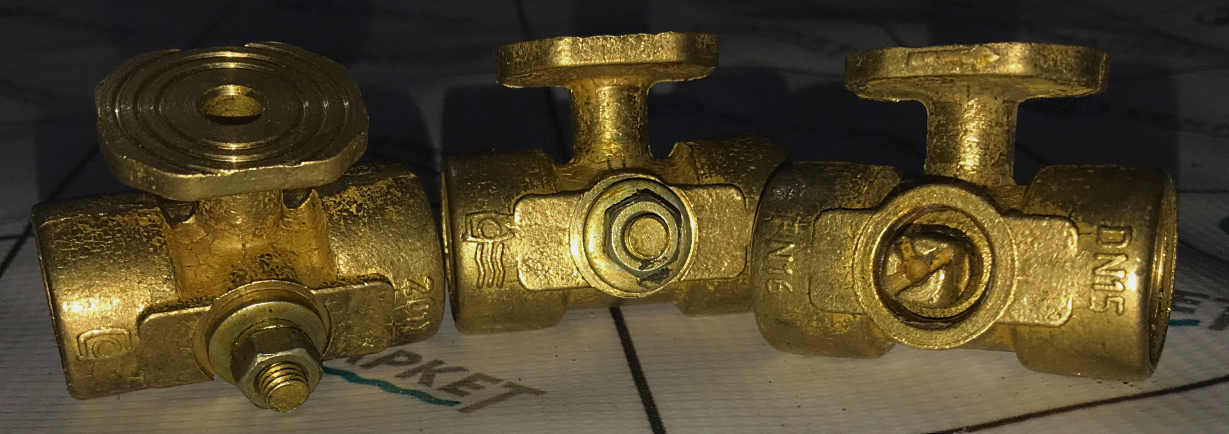

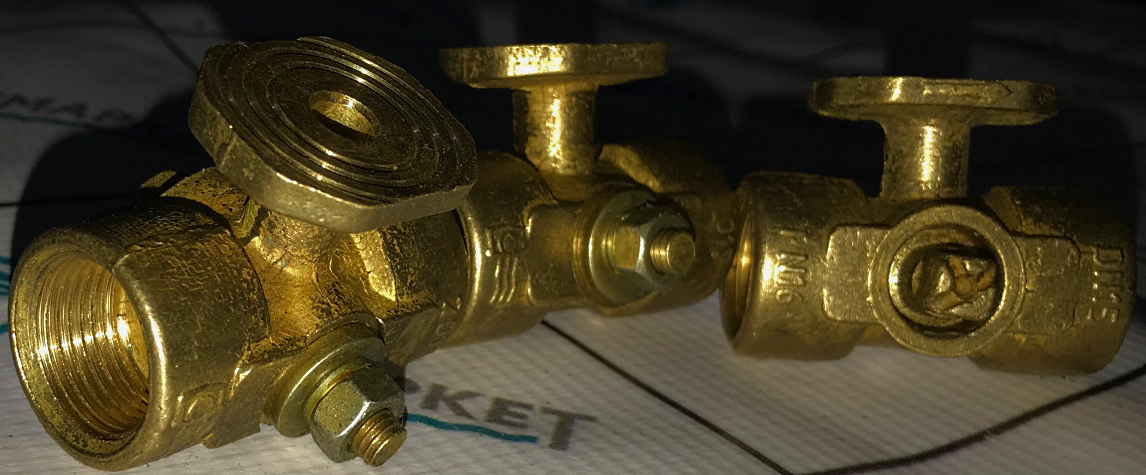

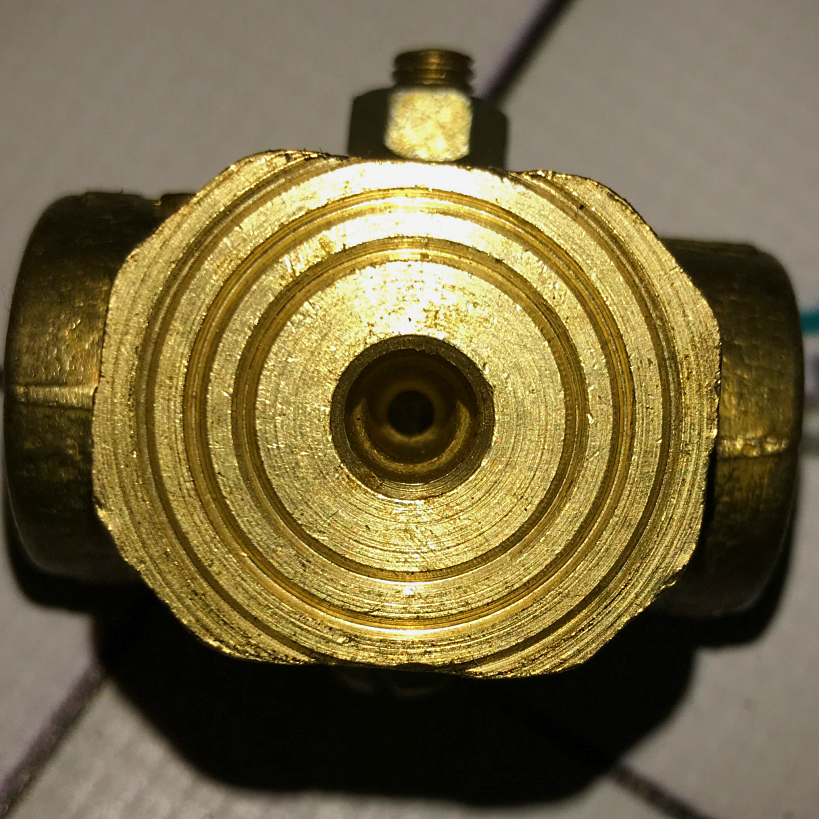

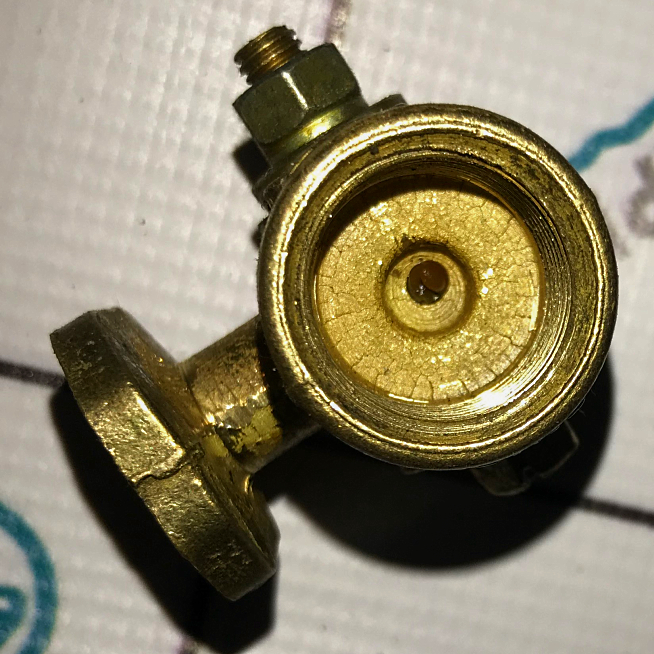

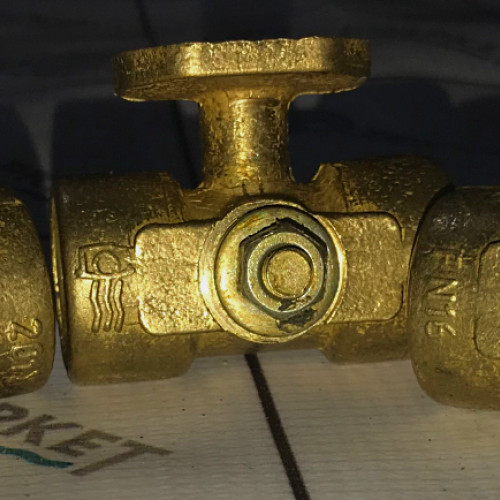

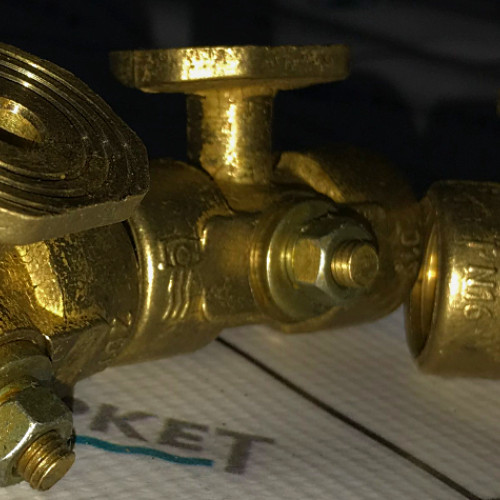

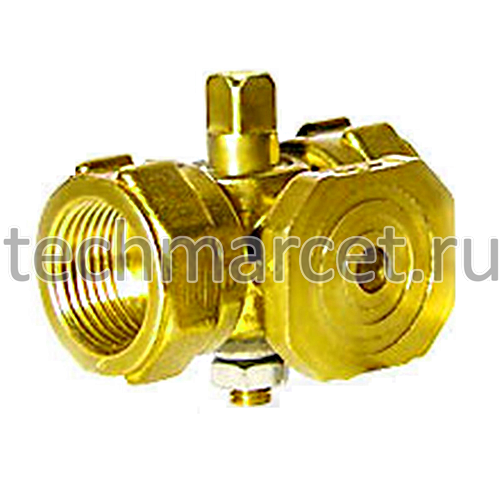

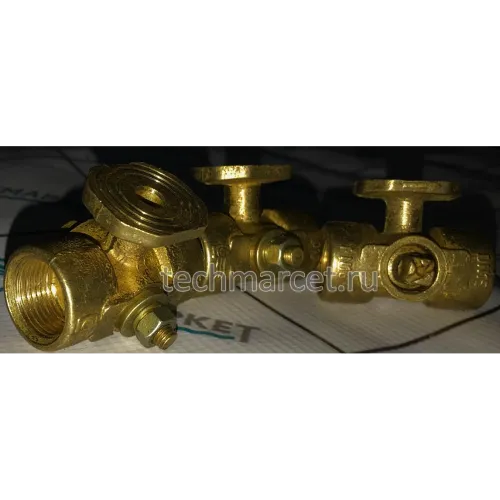

Кран 11б18бк/11б38бк латунный, трехходовой, муфтовый, с контрольным фланцем для манометра, PN 16 бар
BN018
0 ₽
Кол-во
Кран 11б18бк (старое обозначение) / 11б38бк (новое обозначение) предназначен для присоединения к магистрали рабочего маноментра и проверки его показаний с помощью контрольного манометра, присоединяемого к фланцу крана.

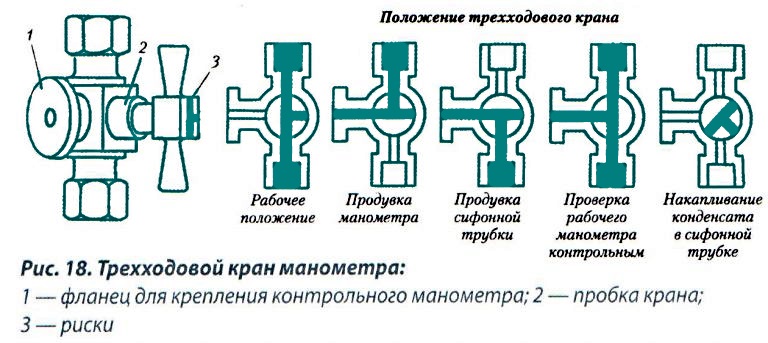

1. Первое – рабочее положение, прибор соединен с сосудом в котором измеряется давление.
2. Второе положение – проверка прибора, проверка рабочего манометра постановкой стрелки на нуль, прибор разобщен с сосудом и соединен с наружным воздухом;
3. Третье положение – продувка соединительной линии, прибор отключен, а подводка к прибору соединяется с наружным воздухом и происходит продувка подводки. (продувка сифонной трубки, источник давления соединен с атмосферой);
4. Четвертое положение – проверка рабочего прибора контрольным, имеющим одинаковые с проверяемым прибором шкалу, с записью результатов в журнале контрольных проверок. (все отверстия в пробке при этом совпадают с отверстиями в корпусе крана);
5. Пятое положение – нейтральное положение для накопления воды или конденсации пара в сифонной трубке (отверстия в пробке и корпусе не совпадают). В этом положении можно заменить неисправный манометр. Все переключения следует производить медленно и осторожно.
Положение на трубопроводе произвольное. Монтаж на трубопровод должен производится с уплотнением резьбы без перекосов. Рабочая среда должна быть свободна от механических загрязнений.
Гарантируется безотказная работа шарового крана в течение 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня поставки, при соблюдении потребителем правил хранения, транспортирования, монтажа и эксплуатации.
Давление, бар
10, 16,
Способ присоединения
муфтовый,
Материал корпуса
латунь,
Марка материала
ЛЦ40С,
Исполнение
стандартный проход,
Температура, max
+225,
Температура, min
-30,
Уплотнение
PTFE,
Конструкция
трехходовой, шаровой, Т-образное,
Норма герметичности
класс D,
Управление
рукояткой, под ключ,
Вид оборудования
краны шаровые,
Функция
запорная,
Тип
неразборный корпус (1PC),
Гарантия
1 год,
Размер резьбы
G1/2, М20,
Рабочая среда
вода, воздух, пар,
