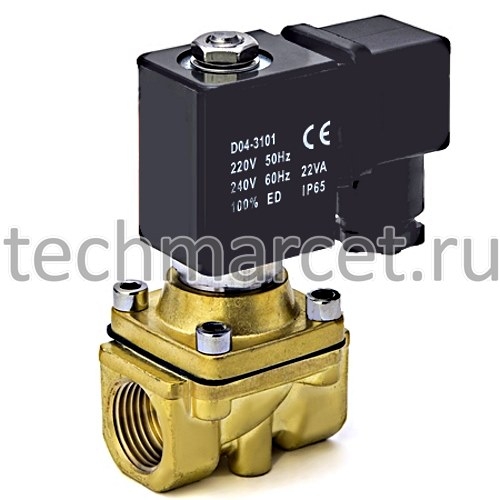

Клапан электромагнитный (соленоидный) нормально-закрытый, латунный, прямого действия, муфтовый, с катушкой, PN 20 барKV313

АртикулЦена в рублях с учетом НДС
KV313-01008DN 08 (G 1/4")по запросу
KV313-01010DN 10 (G 3/8")13 808 руб.
KV313-01015DN 15 (G 1/2")по запросу
Купить
В НАЛИЧИИ
В НАЛИЧИИ

Оформить заказ

Количество
Имя
Электронная почта
Телефон
Прикрепить файл
Максимальный размер одного файла: 8 MB
Сообщение
Нажимая на кнопку "Отправить", я даю согласие на обработку персональных данных

Технические характеристики клапана KV313, руководство по монтажу и эксплуатации


Клапан электромагнитный KV313, латунный, муфтовый, нормально-закрытый, применяется для дистанционного управления потоком рабочей среды: вода, воздух, нефтепродукты, спирты, масла, газы и другие среды, не агрессивные к применяемым материалам. Комплектуется катушкой AC 220В. Возможна поставка с катушкой DC 24 В, AC 110 В, AC 24 В, DC 12 В.

Клапан прямого действия, т.е. не требует для срабатывания наличия перепада давления и используется для рабочей среды с максимальной вязкостью 20 сСт. Время срабатывания и пропускная способность зависят от перепада давления. Подача рабочей среды односторонняя, в соответствии с указателем на корпусе. Установка клапана на трубопровод - катушкой вверх. Катушка клапана съемная, с выводом кабеля и винтовым зажимом. Управление клапаном осуществляется непрерывно, подачей рабочего напряжения на катушку. На вводе в систему перед клапаном рекомендуется установка сетчатого фильтра соответствующего номинального диаметра.

Особенностью клапана KV311 является большая разница в перепаде давлении до 20 атм, но пропускная способность всего 2,28 м3/ч. Вне зависимо от диаметра клапана

Исполнение: нормально-закрытый (НЗ) - клапан открывается при подаче напряжения

Номинальное давление: 20 бар

Перепад давления: 0..20 бар (с катушкой DC24 0..16 бар)

Рабочая температура: -10...+120°С

Среда: жидкая и газообразная, не агрессивная к применяемым материалам

Материалы: корпус и крышка - латунь, шток и плунжер - нержавеющая сталь, поршень FKM

Способ крепления: внутренняя трубная резьба ISO 228/1 type G

Управление: катушка AC 220В, 50/60 Гц. Возможна поставка с катушкой напряжением: DC 24В, AC 24В, DC 12В, AC 110В.
Допуск по напряжению ±10%

Номинальный режим включения: ED (ПВ) 100%

Степень защиты: IP65

Гарантийный срок - 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки, при гарантийной наработке 200 000 циклов. Условия эксплуатации при окружающей температуре от 0 до +60°С и относительной влажности до 95%, без конденсации. В процессе эксплуатации электромагнитная катушка (соленоид) клапана может нагреваться, что является нормальным режимом работы. З
