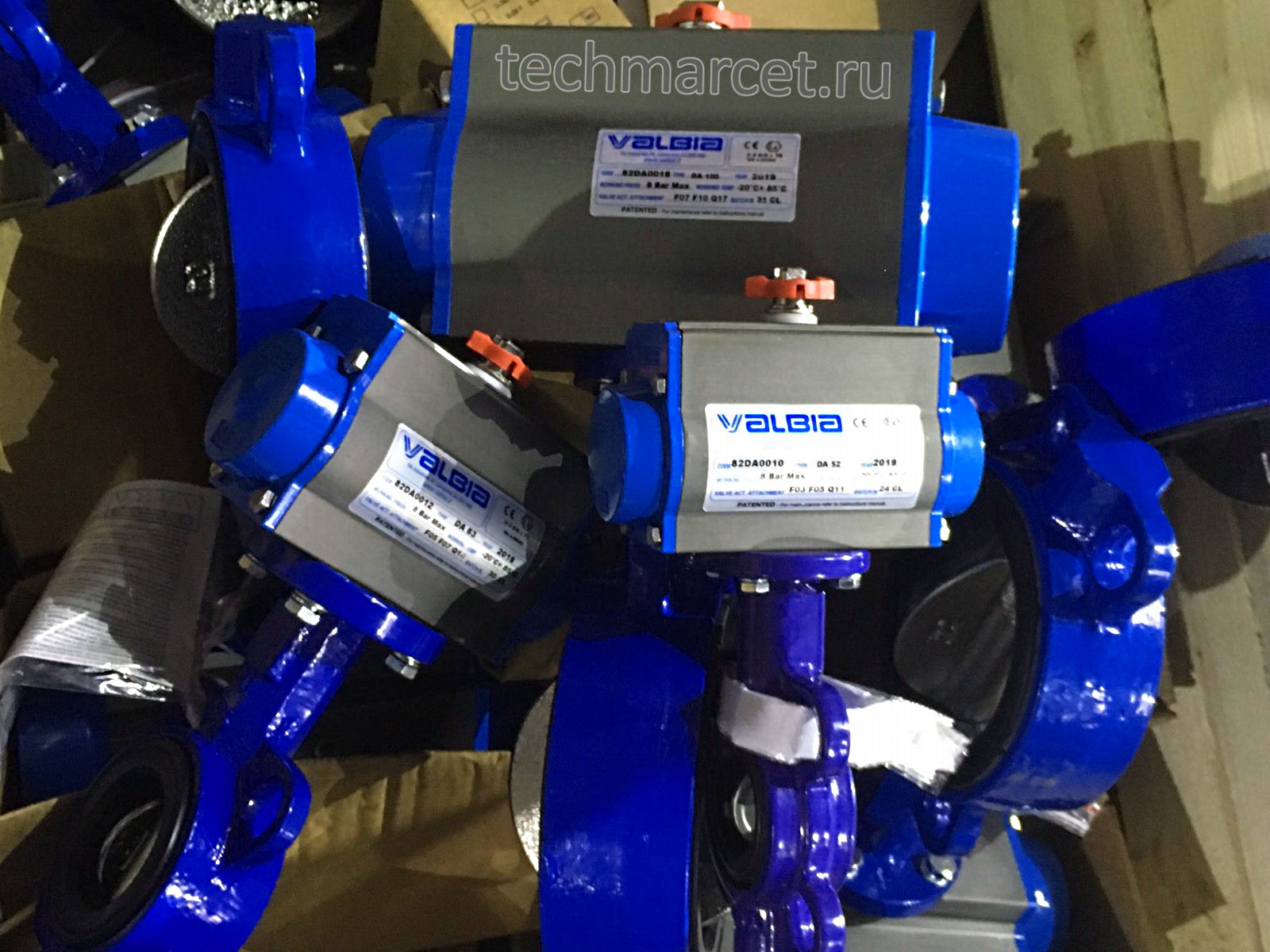

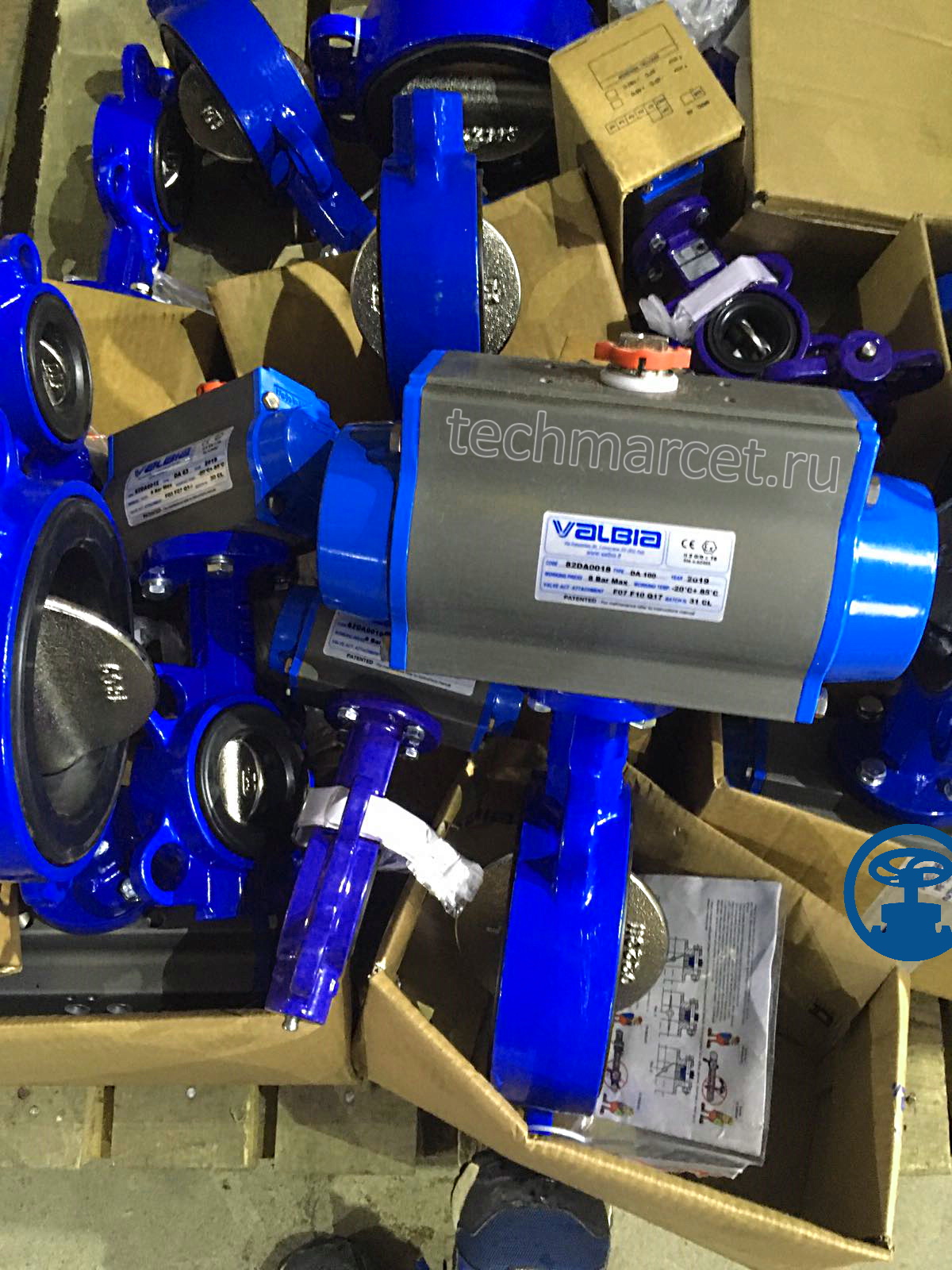

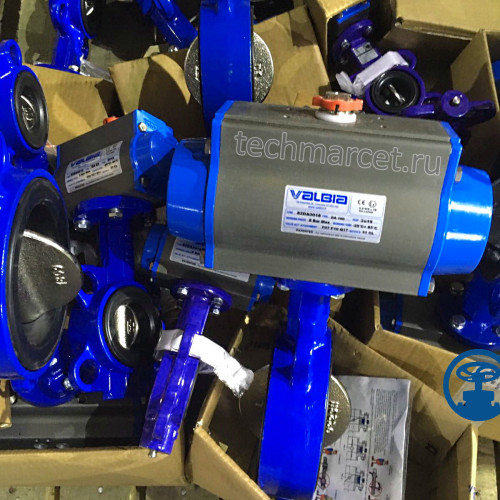

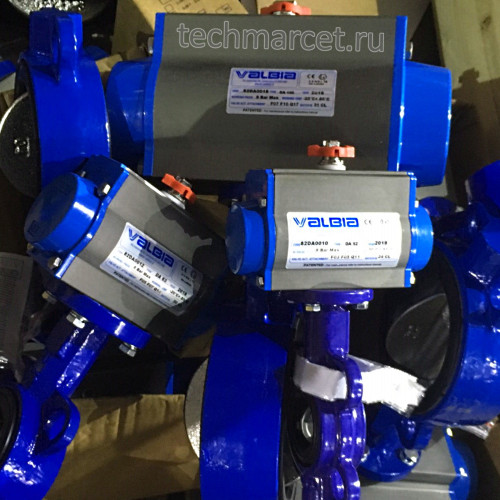

Затвор дисковый чугунный, уплотнение EPDM, с пневмоприводом VALBIA, межфланцевый, PN 16 барCV541-01

АртикулЦена в рублях с учетом НДС
CV541-01025DN 025 PN 1617 884 руб.
CV541-01032DN 032 PN 1618 090 руб.
CV541-01040DN 040 PN 1618 937 руб.
CV541-01050DN 050 PN 1620 437 руб.
CV541-01065DN 065 PN 1621 683 руб.
CV541-01080DN 080 PN 1623 355 руб.
CV541-01100DN 100 PN 1625 095 руб.
CV541-01150DN 150 PN 1644 068 руб.
CV541-01200DN 200 PN 1659 435 руб.
CV541-01250DN 250 PN 16по запросу
Заказать

Оформить заказ

Количество
Имя
Электронная почта
Телефон
Прикрепить файл
Максимальный размер одного файла: 8 MB
Сообщение
Нажимая на кнопку "Отправить", я даю согласие на обработку персональных данных

Инструкция по монтажу межфланцевых затворов

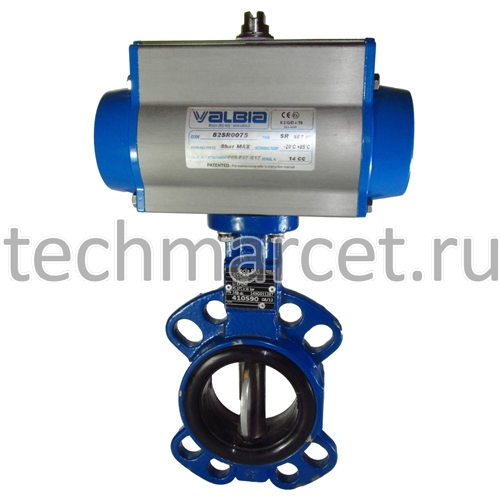

Затвор дисковый CV541, поворотный с пневмоприводом VALBIA (Италия), предназначен для использования в качестве запорно-регулирующего устройства для трубопроводов водо- и теплоснабжения, систем водоотведения, а также систем вентиляции и кондиционирования. Управление потоком среды осуществляется путем поворота электроприводом запорного диска вокруг своей оси внутри рабочего канала затвора.

Отличается надежностью конструкции, большим запасом прочности и высокой герметичностью запирающего узла.


Давление: PN 16 бар (1,6 МПа)

Рабочая температура среды: -25… +120°С

Среда: воздух, вода, гликоли, неорганические кислотные и щелочные растворы и подобные среды, не агрессивные к применяемым материалам

Температура окружающей среды: -20… +40°С

Материалы: корпус - высокопрочный чугун, диск - высокопрочный чугун с никелированным покрытием, уплотнение седла диска - EPDM
По запросу затвор может быть поставлен в стальном корпусе, а также с диском из нержавеющей стали.

Способ крепления: межфланцевый

Герметичность: класс "А", без протечек

Класс защиты: IP68

Управление: Пневматический привод, двухстороннего действия.
Опционально: привод одностороннего действия с обратной пружиной; пневмопозиционер; электропневмопозиционер; фильтр-стабилизатор давления воздуха; редуктор давления; концевые выключатели крайних положений; взрывозащищенное исполнение.

По запросу возможна комплектация ответными фланцами и крепежом.

Рекомендуемое монтажное положение на трубопроводе: ось горизонтально. Допускается установка затвора исполнительным механизмом вверх. Монтаж на трубопровод должен производиться без перекосов. Конструктивная особенность затворов дает возможность монтажа без использования дополнительных межфланцевых уплотнений.

Гарантируется безотказная работа затвора в течение 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня поставки,при соблюдении потребителем правил хранения, транспортирования, монтажа и эксплуатации.
