| Затвор дисковый чугунный, уплотнение NBR, с взрывозащищенным электроприводом ГЗ 3х380 В; 50 Гц, межфланцевый, PN 16 бар, Россия | CV529-09 |
| CV529-09040 | DN 040 PN 16 | 78 894 руб. |
| CV529-09050 | DN 050 PN 16 | 83 403 руб. |
| CV529-09065 | DN 065 PN 16 | 79 630 руб. |
| CV529-09080 | DN 080 PN 16 | 81 745 руб. |
| CV529-09100 | DN 100 PN 16 | 83 538 руб. |
| CV529-09125 | DN 125 PN 16 | 85 423 руб. |
| CV529-09150 | DN 150 PN 16 | 108 988 руб. |
| CV529-09200 | DN 200 PN 16 | 141 014 руб. |
| CV529-09250 | DN 250 PN 16 | 187 542 руб. |
| CV529-09300 | DN 300 PN 16 | 198 914 руб. |
| CV529-09350 | DN 350 PN 16 | по запросу |
| CV529-09400 | DN 400 PN 16 | по запросу |
| CV529-09500 | DN 500 PN 16 | по запросу |
| CV529-09600 | DN 600 PN 16 | по запросу |
Инструкция по монтажу межфланцевых затворов

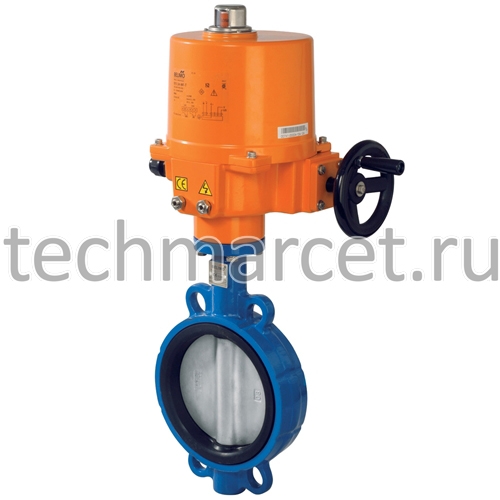

Затвор дисковый CV529-09, поворотный с электроприводом, предназначен для использования в качестве запорно-регулирующего устройства для трубопроводов водо- и теплоснабжения, систем водоотведения, а также систем вентиляции и кондиционирования. Управление потоком среды осуществляется путем поворота электроприводом запорного диска вокруг своей оси внутри рабочего канала затвора.
Отличается надежностью конструкции, большим запасом прочности и высокой герметичностью запирающего узла.
Давление: PN 16 бар (1,6 МПа)
Рабочая температура среды: -20… +90°С
Среда: воздух, вода, нефтепродукты, гликоли и подобные среды, не агрессивные к применяемым материалам
Температура окружающей среды: -20… +40°С
Материалы: корпус - высокопрочный чугун с шаровым графитом (ВЧШГ), диск - ВЧШГ с никелированным покрытием, уплотнение седла диска - NBR
Способ крепления: межфланцевый
Герметичность: класс "А", без протечек
Управление: электропривод ГЗ 3х380 В; 50 Гц с возможностью фиксации диска в любом промежуточном положении. Взрывозащищенное исполнение.
По запросу электропривод может быть поставлен с токовым датчиком положения и щитом управления затвором.
Страна-производитель: Россия
По запросу возможна комплектация ответными фланцами и крепежом.
Рекомендуемое монтажное положение на трубопроводе: ось горизонтально. Допускается установка затвора исполнительным механизмом вверх. Монтаж на трубопровод должен производиться без перекосов. Конструктивная особенность затворов дает возможность монтажа без использования дополнительных межфланцевых уплотнений.
Гарантируется безотказная работа затвора в течение 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня поставки,при соблюдении потребителем правил хранения, транспортирования, монтажа и эксплуатации.
