| Клапан электромагнитный (соленоидный) нормально-закрытый, нерж сталь, прямого действия, фланцевый, с катушкой, PN 10 бар | KV335 |
| KV335-01015 | DN 15 | 25 237 руб. |
| KV335-01020 | DN 20 | 27 698 руб. |
| KV335-01025 | DN 25 | 46 699 руб. |
| KV335-01032 | DN 32 | 66 993 руб. |
| KV335-01040 | DN 40 | 74 594 руб. |
| KV335-01050 | DN 50 | 89 091 руб. |
| KV335-01065 | DN 65 | 201 856 руб. |
| KV335-01080 | DN 80 | 237 409 руб. |
| KV335-01100 | DN 100 | 283 614 руб. |
Технические характеристики клапана KV335 диаметр от 65 до 100, руководство по монтажу и эксплуатации

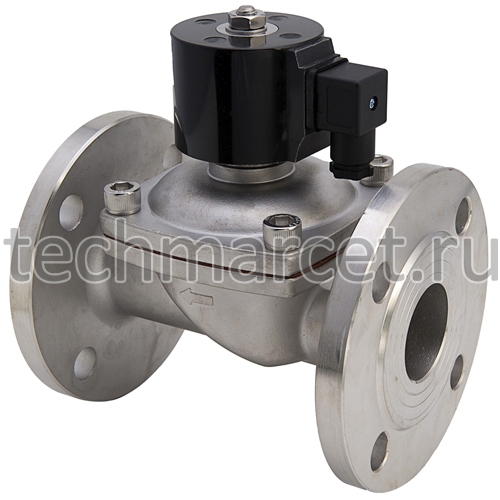

Клапан электромагнитный KV335, нержавеющая сталь, фланцевый, нормально-закрытый, применяется для дистанционного управления потоком рабочей среды: вода, воздух, нефтепродукты, спирты, масла, газы и другие среды, не агрессивные к применяемым материалам. Штатно комплектуется катушкой AC 220В. Возможна поставка с катушкой DC 24 В, AC 24 В, DC 12 В.
Клапан прямого действия, т.е. не требует для срабатывания наличия перепада давления и используется для рабочей среды с максимальной вязкостью 20 сСт. Время срабатывания и пропускная способность зависят от перепада давления. Подача рабочей среды односторонняя, в соответствии с указателем на корпусе. Установка клапана на трубопровод - катушкой вверх. Катушка клапана съемная, с выводом кабеля и винтовым зажимом. Управление клапаном осуществляется непрерывно, подачей рабочего напряжения на катушку. На вводе в систему перед клапаном рекомендуется
установка сетчатого фильтра соответствующего номинального диаметра.
Исполнение: нормально-закрытый (НЗ) - клапан открывается при подаче напряжения
Номинальное давление: 10 бар
Перепад давления: 0...10 бар
Рабочая температура: с мембраной FKM -20...+120°С, с мембраной NBR -10...+90°С
Среда: жидкая и газообразная, не агрессивная к применяемым материалам
Материалы: корпус и крышка - нержавеющая сталь AISI 304, шток и плунжер - нержавеющая сталь, мембрана FKM (NBR по запросу)
Способ крепления: фланцевый по ГОСТ 12815-80
Управление: катушка AC 220 В, 50/60 Гц. Возможна поставка с катушкой напряжением: DC 24 В, AC 24 В, DC 12 В.
Допуск по напряжению ±10%
Мощность: переменный ток (AC) - 33VA (DN 15-25), 70VA (DN 32-50), 55VA (DN 65-100); постоянный ток (DC) - 20W (DN 15-25), 40W (DN 32-50), 64W (DN 65-100)
Номинальный режим включения: ED (ПВ) 100%
Степень защиты: IP65
Гарантийный срок - 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки, при гарантийной наработке 200 000 циклов. Условия эксплуатации при окружающей температуре от 0 до +60°С и относительной влажности до 95%, без конденсации. В процессе эксплуатации электромагнитная катушка (соленоид) клапана может нагреваться, что является нормальным режимом работы. Запасные плунжеры, штоки и мембраны поставляются опционально, необходимо указать при заказе.
