Сетчатые фильтры

Фильтры сетчатые – специальные дренажные фильтрующие элементы фланцевого типа для грубой очистки воздуха или жидкости, широко применяемые в промышленных и бытовых трубопроводах. Сетчатый фильтр имеет плотную конструкцию и механический способ фильтрации содержимого трубопровода, очищая его от крупных и мелких частиц грязи, примесей, окалины, ржавчины, а также механической стружки.

Сетчатые фильтры устанавливаются на входных отверстиях трубопроводов, так как выполняют функцию первой и основной степени фильтрации воды, пара, воздуха и газа от наиболее крупных загрязняющих частиц и включений. Огромные фильтрационные системы сетчатой конструкции служат главным барьером в процессе прохода жидкости из основных источников забора в водопровод – на бытовом уровне вода из колодца фильтруется с помощью сетчатого фильтра от ила, песка, камней и органических элементов, попадая в водопровод уже без наличия крупных элементов грязи.

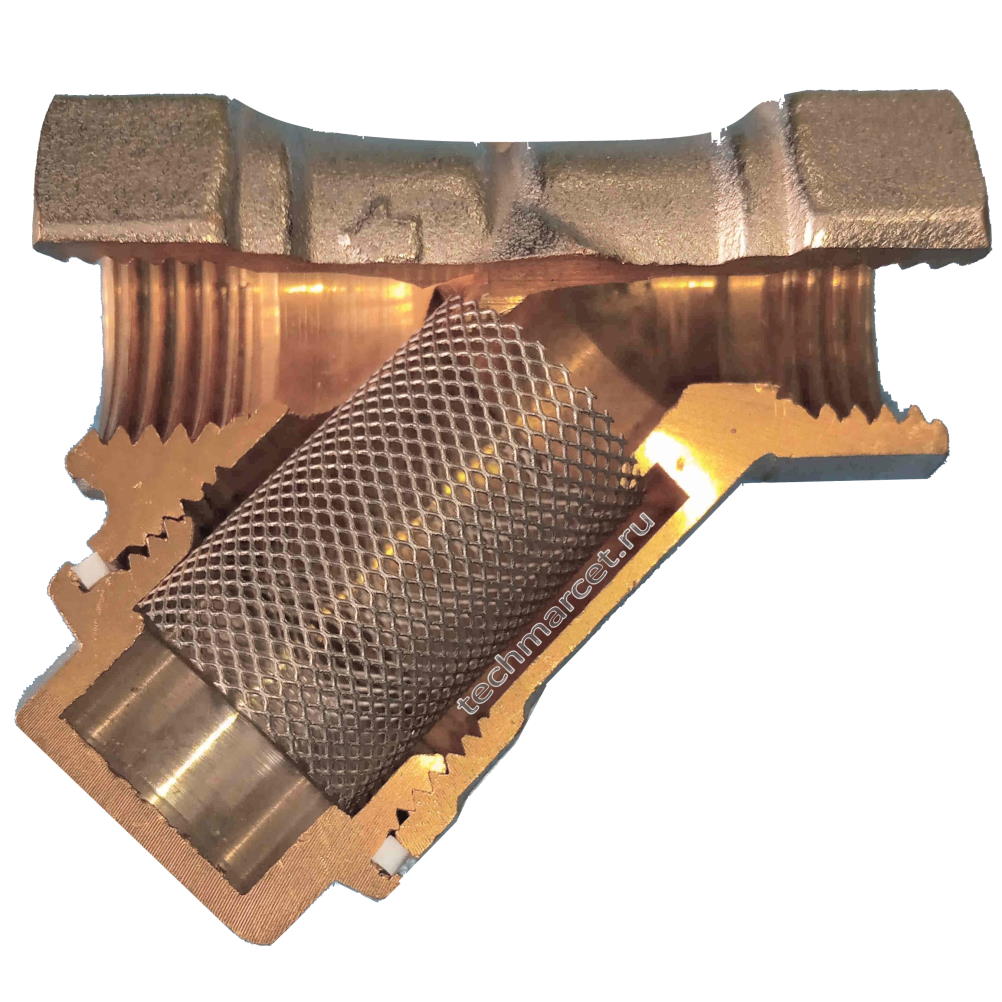

сетчатые фильтры

Устройство и принцип работы сетчатых фильтров

По своему внешнему виду, сетчатые фильтры могут иметь различия. Это касается конструктивного исполнения, а также габаритных размеров. Основная часть конструкции – это массивный металлический корпус с установленной внутри фильтрационной сеткой. Корпус фильтра изготавливается из стали, латуни, меди или чугуна. В промышленных и некоторых современных бытовых системах очистки водного снабжения устанавливаются усиленные дренажные или фланцевые фильтры из смеси металла и композитных материалов.

Сетчатый фильтр в профессиональных и бытовых кругах нередко называют «грязевиком». Данное изделие имеет самый простой функционал и конструкцию из всех представленных на рынке комплектующих для очистных систем трубопровода. Принцип действия фильтра заключается в обыкновенном отсеивании крупных загрязняющих частиц с объемом свыше 0,2 мм – именно такой минимальный размер отверстия имеет плотная металлическая сетка, которая устанавливается внутри массивного корпуса арматуры.

Как правило, вода пропускается через систему грубой механической очистки, когда степень мутности и количество присутствующих в ней загрязнений составляет свыше 1,5мг/л. Фильтры промышленного изготовления рассчитаны на установку в трубопроводы диаметром от 80 до 500 мм. Рабочая среда, в которую монтируется сетчатый фильтр со специальной запорной арматурой, имеет показатели давления 1,6-6,3 МПа.

Стандартизированное качество фильтров

Производство фильтров на территории РФ регулируется нормативной документацией ТУ 3683-016-00220322-99. Качество фильтрационных инструментов для различных по габаритам и применению трубопроводных систем, также регламентируется на законодательном уровне и должно соответствовать нормативам, указанным в ГОСТ 15151. Правила безопасности при монтаже и эксплуатации фильтров сетчатых на особо крупных промышленных объектах, а также бытовых узлах, регулируются ПБ 03-576-03 и ПБ 03-584-03.

Классификация сетчатых фильтров

Фильтры сетчатой конструкции классифицируются в зависимости от расположения отстойника, способа присоединения к водопроводу, а также используемого типа очистки. Первая градация делит фильтры сетчатые на косые и прямые.

Корпус с прямой конструкцией фильтра устанавливается строго на горизонтальные участки трубопроводных систем. Для этого необходимо наличие открытого пространства над трубами. Косые фильтры – более универсальные. Они могут устанавливаться по диагонали или под углом, поэтому не требуют много свободного пространства для монтажа. В двух упомянутых видах фильтров отстойник соответственно расположен по-разному. Более надежной считается конструкция прямого фильтра, поскольку отстойник в нем располагается под углом в 90 градусов к потоку содержимого трубы. По этой причине он может иметь более объемный резервуар для грязевых накоплений.

Фильтры в зависимости от способа соединения с трубой могут быть фланцевыми и муфтовыми. Муфтовые модели имеют более простую конструкцию – корпус с фильтром просто вкручивается в отверстие трубы, закрепляясь гайками. Применяются они в трубопроводных сетях, в которых отверстие для крепления имеет диаметр не более 2 дюймов.

сетчатые фильтры

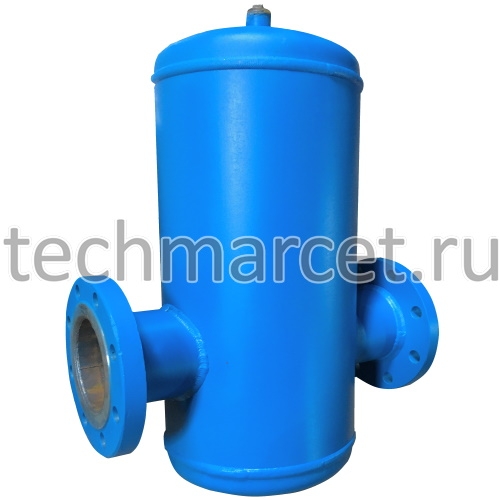

Фланцевые фильтры крепятся при помощи шпилек или болтов. Такие механизмы имеют сложную, но при этом, более удобную конструкцию. Фильтры с фланцевыми креплениями можно легко снимать для очистки и замены. Они имеют объем монтажного отверстия более 2 дюймов в диаметре и устанавливаются на магистральных трубопроводах.

сетчатые фильтры

Следующая классификация делит сетчатые фильтры на промывные и непромывные. Промывные фильтры – это изделия многоразового использования, которые очищаются автоматической промывкой в системе. В них не предусмотрена съемная конструкция, а процесс очистки осуществляется паром или водой при помощи выпускного крана. Непромывные фильтры могут очищаться только посредством ручной чистки. Они монтируются вместе со съемной крышкой, используемой для снятия и очистки изделия. Фильтры промывные имеют вертикальный отстойник, а непромывные – горизонтальный. Колбы для отстойников изготавливаются как из металла, так и из прочного пластика.

Общая спецификация фильтров грубой очистки

Фильтры грубой механической очистки применяются для систем трубопроводов с различным содержимым. На бытовом и промышленном уровне, сетчатые фильтры устанавливаются в трубопроводы, по которым протекает:

  • транспортируемый газ;
  • неагрессивные жидкости;
  • нефтепродукты;
  • пар.

Система грубой очистки с сетчатыми СДЖ фильтрами применяется для нефтепродуктов на АЗС и нефтеперерабатывающих промышленных предприятиях. Для воды, пара и газа используются фильтры такой же конструкции, но с меньшим диаметром.

На бытовом уровне очистки систем водного снабжения применяются сетчатые фильтры, в которых пропускная способность сетки соответствует 20-100 мкм, в промышленных - 400-500мкм. Плотная сетка на металлическом фильтре выдерживает давление водного напора до 20 бар и рассчитана на работу, как в горячем, так и в холодном контуре водоснабжения. Максимальная температура воды, которую выдерживает фильтр в инженерных системах общего водопровода, составляет 120С.

сетчатые фильтры

На промышленном уровне принято также устанавливать простейшие системы грубой очистки с автоматическим принципом действия. Специальная запорная арматура в бытовых системах имеет обыкновенный вентиль, функционирующий по принципу откручивания/закручивания. В промышленных – вентиль регулируется автоматически при помощи привода. Самые современные системы грубой фильтрации могут быть оснащены устройством автоматической очистки, когда фильтр не нужно снимать или менять для восстановления его работоспособности – он омывается от накопленных загрязнений посредством работы автоматической системы, управляемой оператором. Наряду с сетчатыми фильтрами применяются картриджные фильтры с другим, более емким и сложным устройством.

Преимущества использования сетчатых фильтров

Основное и первоочередное назначение фильтрационных систем первой степени очистки воды и другого содержимого трубопроводов, является осуществление фильтрации грубых механических частиц. Отсюда следует целый спектр преимуществ от их применения, как для частных пользователей, так и для фирм по обслуживанию подобных систем:

  • высокое качество фильтрации с точной очисткой от загрязнений крупных включений;
  • низкая стоимость монтажа и обслуживания простых по комплектации систем;
  • широкий диапазон температурных значений для установки;
  • высокая выдержка по значению давления рабочей среды жидкости и газа;
  • увеличение срока эксплуатации трубопроводной и запорной арматуры;
  • предотвращение попадания в систему опасных крупных частиц, которые могут испортить целостность трубопровода и нанести значительные убытки на бытовом и промышленном уровне.

Установка сетчатых фильтров является обязательной мерой для качественной очистки и обеспечения необходимого уровня безопасной эксплуатации трубопроводов любых габаритов и диаметра. Первая степень фильтрации позволяет добиться надежной и эффективной очистки содержимого трубопровода на последующих этапах, для получения на выходе максимально чистой консистенции, используемой в быту и производстве.

Выбор сетчатых фильтров

При выборе сетчатых фильтрационных систем следует учитывать следующие параметры:

  • диаметр и спецификацию трубопровода;
  • цель установки (обычная фильтрация, защита от коррозии);
  • размер крепежного отверстия;
  • объем ячейки в сетке фильтра – могут быть от 20 до 500 мкм (оптимальное значение на бытовом уровне 50-100 мкм);
  • положение труб (вертикальное или горизонтальное);
  • наличие монтажного пространства вокруг трубопровода – в зависимости от этого определяется оптимальный тип устанавливаемого фильтра (горизонтальный или вертикальный, угловой или прямой, промывной или непромывной).

В условиях ограниченного пространства в бытовых системах специалисты рекомендуют устанавливать косой непромывной фильтр. По правилам эксплуатации его следует чистить не реже 4-5 раз в год с постоянным контролем показателей давления содержимого и использовать в комплексе с запорной арматурой.
