Клапан обратный поворотный

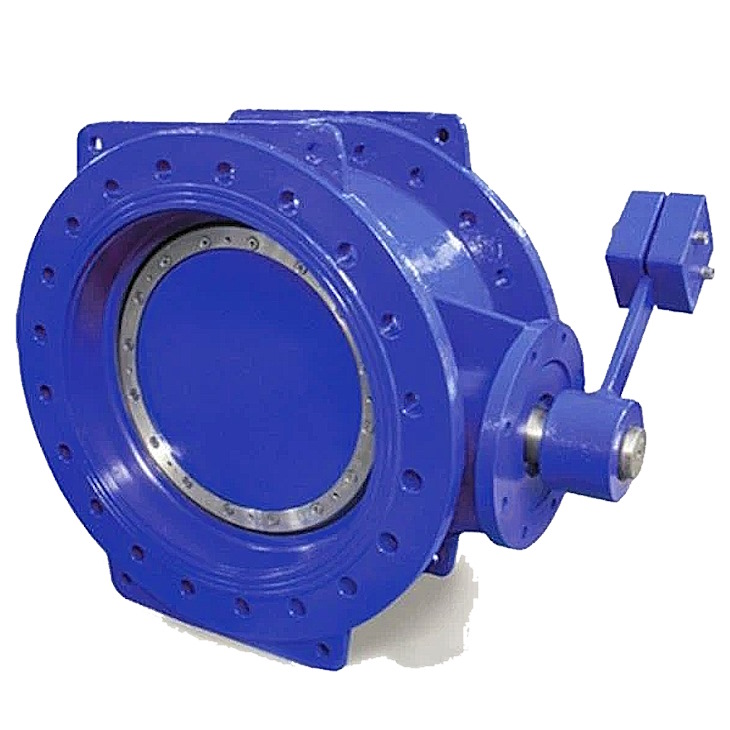

Клапан обратный поворотный с противовесом или с подпружиненным диском.
В каталоге обратных клапанов можно выделить клапан обратный поворотный и подъемный. Поворотные клапаны обратные подразделяются на простые (с противовесом) и с подпружиненным диском. Поворотные клапаны менее чувствительны к загрязненности среды, чем подъемные, они позволяют контролировать положение захлопки и устанавливаются в любом положении на трубопроводе. Подъемные клапаны обратные обычно используются для малых условных диаметров прохода и только на горизонтальных участках трубопроводов.
Принцип действия:
Запорным элементом является золотник ("захлопка"), закрепленный на оси выше центра проходного отверстия.
Противовес жестко закреплен на внешнем рычаге золотника. Его задача — создавать дополнительный момент силы, помогающий золотнику закрыться.
Под действием потока среды золотник поднимается (открывается). Когда прямой поток прекращается или возникает обратный поток, золотник под действием силы тяжести самого золотника и момента силы от противовеса падает и захлопывается.
Ключевые особенности:
Работа от гравитации: Основная сила для закрытия — это вес золотника и противовеса.
Ориентация монтажа: Критически важна! Такой клапан можно устанавливать только на горизонтальных трубопроводах, причем ось вращения золотника должна находиться строго выше седла клапана, чтобы золотник мог упасть и закрыться под собственным весом.
Противовес используется для тонкой настройки момента закрытия. Им можно регулировать чувствительность клапана и усилие, необходимое для его открытия.
Для получения подробной технической информации обращайтесь в отдел продаж нашей компании по т/ф (812) 337-10-80. Осуществляем комплектацию обратных клапанов для трубопроводов воды и пара. Клапан обратный для канализации представлен в соответствующем каталоге нашей продукции.
