Назначение обратного клапана
Зачастую даже опытным специалистам не всегда ясно, что же выбрать для достижения оптимальной регуляции жидкостей или газов и защиты оборудования в трубопроводных системах.

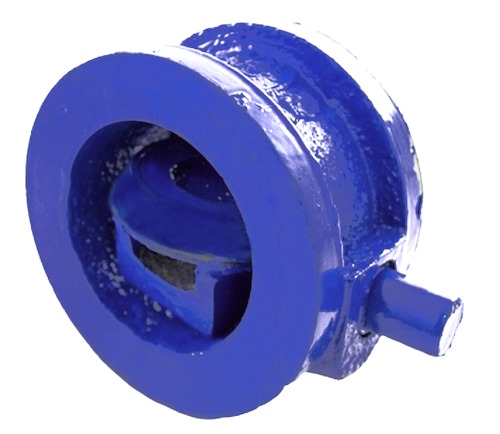

Как и любой другой клапан, обратный производится из различных видов металлов (сталь, латунь, чугун и т.д.), а также из пластмассы и рассчитан на различный уровень давления в трубах. Устанавливаются они непосредственно на трубопроводах и главное их предназначение – пропускать жидкость или воздух только в одном направлении, а также предотвращать гидроудары. Каждый клапан обратный может быть подъемным, поворотным или шаровым, которые в свою очередь делятся на горизонтальные и вертикальные (в зависимости от места установки обратного клапана на трубопроводе), а также дисковые и пружинные. Все обратные клапаны монтируются на трубе с учетом направления движения рабочей среды. Можно выделить такую, относительно новую продукцию, как клапаны.
Ключевые функции и цели установки обратного клапана:
Предотвращение обратного потока (основная функция) Это самая важная задача. Клапан не дает рабочей среде двигаться в противоположном направлении, что может быть опасно или недопустимо в технологическом процессе.
Защита оборудования Обратный клапан защищает насосы, компрессоры, фильтры, счетчики и другое оборудование от повреждений, которые могут вызвать гидравлические удары или работа в неправильном режиме из-за обратного тока среды.
Сохранить давление в системе В таких системах, как водоснабжение или отопление, обратные клапаны устанавливаются, например, после насосов, чтобы при их остановке вода под давлением не уходила обратно в скважину или колодец. Это позволяет поддерживать давление в системе и избежать повторного завоздушивания.
Предотвращение смешивания сред В системах с несколькими источниками подачи среды (например, в котельных с несколькими котлами или в системах водоподготовки) обратные клапаны устанавливаются на выходе каждого аппарата. Это не позволяет среде из одного аппарата попасть в другой, когда он отключен.
Обеспечение правильной последовательности работы В сложных технологических линиях обратные клапаны обеспечивают движение среды по строго заданному пути, не позволяя ей пойти по короткому или неправильному контуру шаровые, предназначенные для канализации и установки на сточных водах. В открытом положении проход клапана полностью свободен для циркуляции, что делает их установку предпочтительной для среды с механическими включениями.
Стоит отдельно подчеркнуть, что не для каждой среды подойдет тот или иной клапан: обратный подъемный лучше использовать для малых диаметров труб и чистых сред, поскольку в противном случае возможно заедание затвора. Поворотный клапан обратный, хоть и имеет более сложную конструкцию, но и более надежен для использования.
