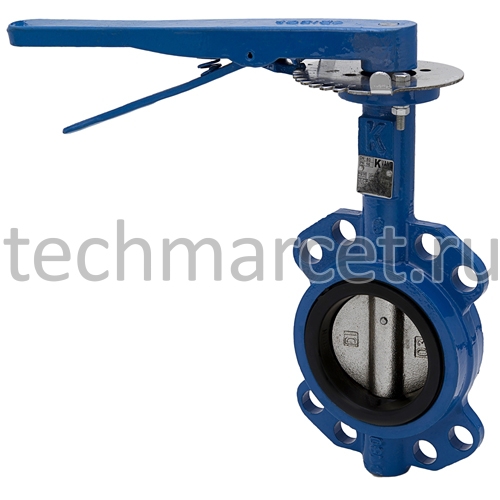

| Затвор дисковый чугунный, уплотнение NBR, с ручкой/редуктором, межфланцевый, PN 16 бар, Россия | CV518-03 |
| CV518-03032 | DN 032 PN 16 | по запросу |
| CV518-03040 | DN 040 PN 16 | 3 251 руб. |
| CV518-03050 | DN 050 PN 16 | 3 793 руб. |
| CV518-03065 | DN 065 PN 16 | 4 119 руб. |
| CV518-03080 | DN 080 PN 16 | 4 704 руб. |
| CV518-03100 | DN 100 PN 16 | 6 821 руб. |
| CV518-03125 | DN 125 PN 16 | 8 089 руб. |
| CV518-03150 | DN 150 PN 16 | 9 294 руб. |
| CV518-03200 | DN 200 PN 16 | 13 474 руб. |
| CV518-03250 | DN 250 PN 16 | 22 024 руб. |
| CV518-03300 | DN 300 PN 16 | 31 305 руб. |
| CV518-13350 | DN 350 PN 16 редукт | по запросу |
| CV518-13400 | DN 400 PN 16 редукт | по запросу |
| CV518-13500 | DN 500 PN 16 редукт | по запросу |
| CV518-13600 | DN 600 PN 16 редукт | по запросу |
| CV518-13700 | DN 700 PN 16 редукт | по запросу |
| CV518-13800 | DN 800 PN 16 редукт | по запросу |
| CV518-13900 | DN 900 PN 16 редукт | по запросу |
| CV518-13A10 | DN 1000 PN 16 редукт | по запросу |
Инструкция по монтажу межфланцевых затворов
Затвор дисковый, поворотный с дисковым запирающим элементом, предназначен для использования в качестве запорно-регулирующего устройства для трубопроводов водо- и теплоснабжения, систем водоотведения, а также систем вентиляции и кондиционирования. Управление потоком среды осуществляется путем поворота запорного диска вокруг своей оси внутри рабочего канала затвора.
Отличается надежностью конструкции, большим запасом прочности и высокой герметичностью запирающего узла.
Давление: PN 16 бар (1,6 МПа)
Рабочая температура среды: -15… +90°С
Среда: воздух, вода, нефтепродукты, масла, гликоли и подобные среды, не агрессивные к применяемым материалам
Температура окружающей среды: -20… +40°С
Материалы: корпус - высокопрочный чугун с шаровым графитом (ВЧШГ), диск - ВЧШГ с никелированным покрытием, уплотнение седла диска - NBR
Способ крепления: межфланцевый
Герметичность: класс "А", без протечек
Управление: ручное (рычаг) с возможностью фиксации диска с дискретностью 9° (для DN32-300). Для затворов DN350-1000 - редуктор самотормозящийся с возможностью фиксации диска в любом положении.
По запросу затвор может быть поставлен в комплекте с электрическим приводом напряжением AC 220В/380В в стандартном или взрывозащищенном исполнении, а также с токовым датчиком положения.
Страна-производитель: Россия
По запросу возможна комплектация ответными фланцами и крепежом.
Рекомендуемое монтажное положение на трубопроводе: ось горизонтально. Допускается установка затвора исполнительным механизмом вверх. Монтаж на трубопровод должен производиться без перекосов. Конструктивная особенность затворов дает возможность монтажа без использования дополнительных межфланцевых уплотнений.
Гарантируется безотказная работа затвора в течение 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня поставки,при соблюдении потребителем правил хранения, транспортирования, монтажа и эксплуатации.
