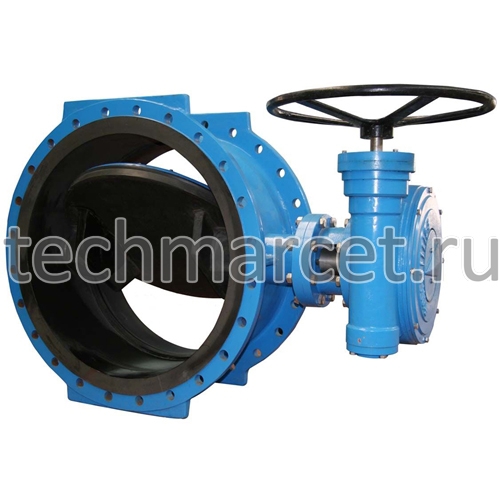

| Затвор дисковый c двумя эксцентриситетами, чугунный, 023F, уплотнение EPDM, с редуктором, фланцевый, PN 16 бар, Польша | CV523-12 |
| CV523-12300 | DN 300 PN 16 | 190 203 руб. |
| CV523-12400 | DN 400 PN 16 | 295 068 руб. |
| CV523-12500 | DN 500 PN 16 | 444 696 руб. |
| CV523-12600 | DN 600 PN 16 | 560 225 руб. |
| CV523-12700 | DN 700 PN 16 | по запросу |
| CV523-12800 | DN 800 PN 16 | 1 101 031 руб. |
| CV523-12900 | DN 900 PN 16 | по запросу |
| CV523-12A10 | DN 1000 PN 16 | 1 802 276 руб. |
| CV523-12A12 | DN 1200 PN 16 | по запросу |
| CV523-12A14 | DN 1400 PN 16 | по запросу |
| CV523-12A16 | DN 1600 PN 16 | по запросу |
| CV523-12A18 | DN 1800 PN 16 | по запросу |
| CV523-12A20 | DN 2000 PN 16 | по запросу |
Затвор дисковый, поворотный 023F с дисковым запирающим элементом и двумя эксцентриситетами, предназначен для использования в качестве запорно-регулирующего устройства для трубопроводов водо- и теплоснабжения, систем водоотведения, а также систем вентиляции и кондиционирования. Управление потоком среды осуществляется путем поворота запорного диска вокруг своей оси внутри рабочего канала затвора.
Отличается надежностью конструкции, большим запасом прочности и высокой герметичностью запирающего узла.
Давление: PN 16 бар (1,6 МПа)
Рабочая температура среды: -25… +120°С
Среда: воздух, вода, неорганические кислотные и щелочные растворы и подобные среды, не агрессивные к применяемым материалам
Температура окружающей среды: -20… +40°С
Материалы: корпус - высокопрочный чугун с шаровым графитом (ВЧШГ), диск - ВЧШГ с никелированным покрытием, уплотнение седла диска - EPDM
Способ крепления: фланцевый по ГОСТ 12815-80
Герметичность: класс "А", без протечек
Управление: редуктор самотормозящийся с возможностью фиксации диска в любом положении.
По запросу затвор может быть поставлен в комплекте с электрическим приводом напряжением AC 220В/380В, а также с токовым датчиком положения.
Страна-производитель: Польша
По запросу возможна комплектация ответными фланцами и крепежом.
Рекомендуемое монтажное положение на трубопроводе: ось горизонтально. Допускается установка затвора исполнительным механизмом вверх. Монтаж на трубопровод должен производиться с межфланцевыми уплотняющими прокладками без перекосов.
Гарантируется безотказная работа затвора в течение 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня поставки,при соблюдении потребителем правил хранения, транспортирования, монтажа и эксплуатации.
