| Кран шаровый стальной TEMPER тип 282, стандартнопроходной, под приварку, PN 16-40 бар | BN851 |
| BN851-01015 | DN 15 PN 40 | 1 339 |
| BN851-01020 | DN 20 PN 40 | 1 447 |
| BN851-01025 | DN 25 PN 40 | 1 554 |
| BN851-01032 | DN 32 PN 40 | 1 635 |
| BN851-01040 | DN 40 PN 40 | 1 876 |
| BN851-01050 | DN 50 PN 40 | 2 278 |
| BN851-01065 | DN 65 PN 25 | 3 697 |
| BN851-01080 | DN 80 PN 25 | 4 561 |
| BN851-01100 | DN 100 PN 25 | 5 392 |
| BN851-01125 | DN 125 PN 25 | 11 751 |
| BN851-01150 | DN 150 PN 25 | 13 741 |
| BN851-01200 | DN 200 PN 25 | 28 046 |
| BN851-01250 | DN 250 PN 25 | по запросу |
| BN851-01300 | DN 300 PN 16 | по запросу |
Технические характеристики кранов шаровых и габаритные размеры

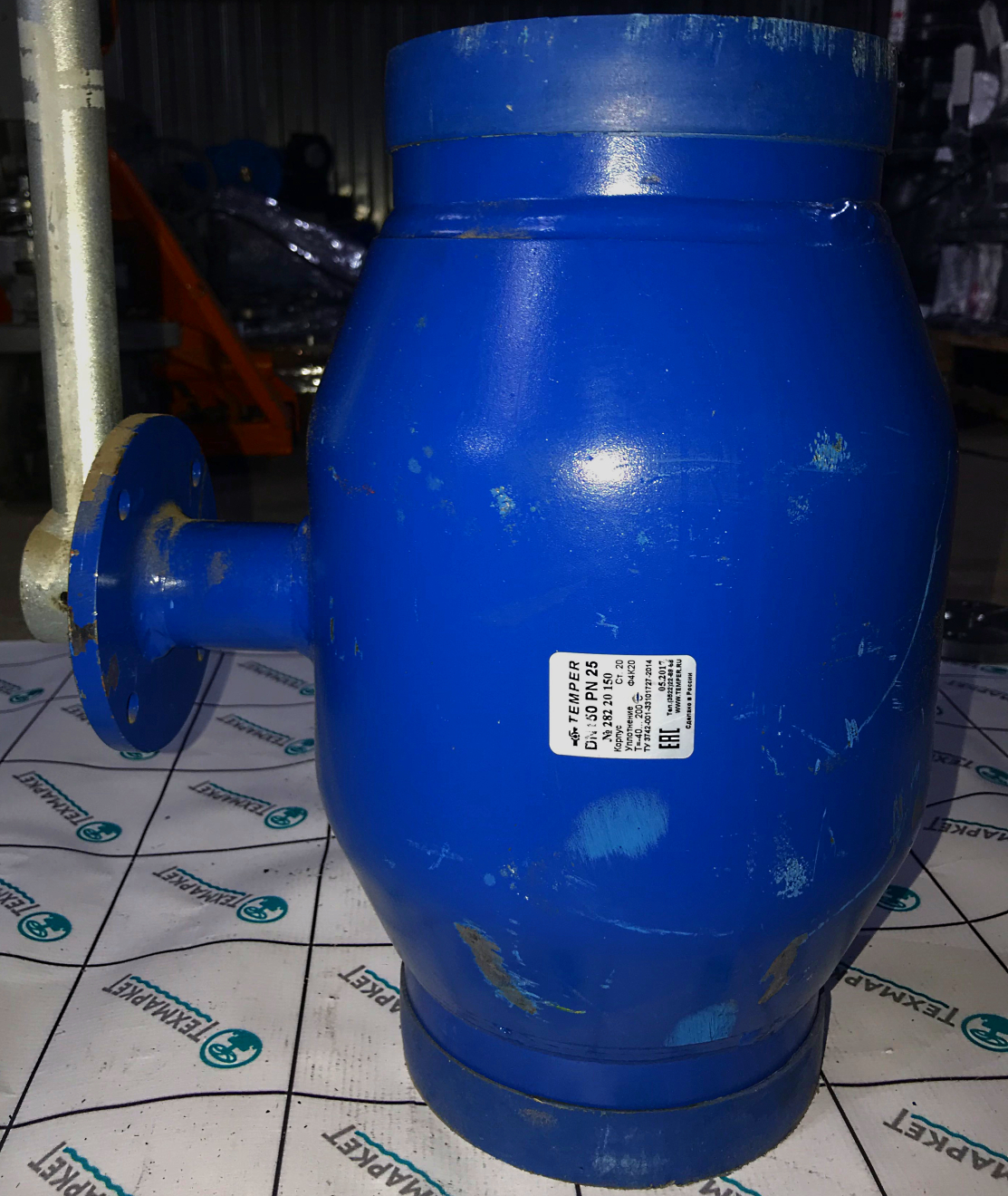

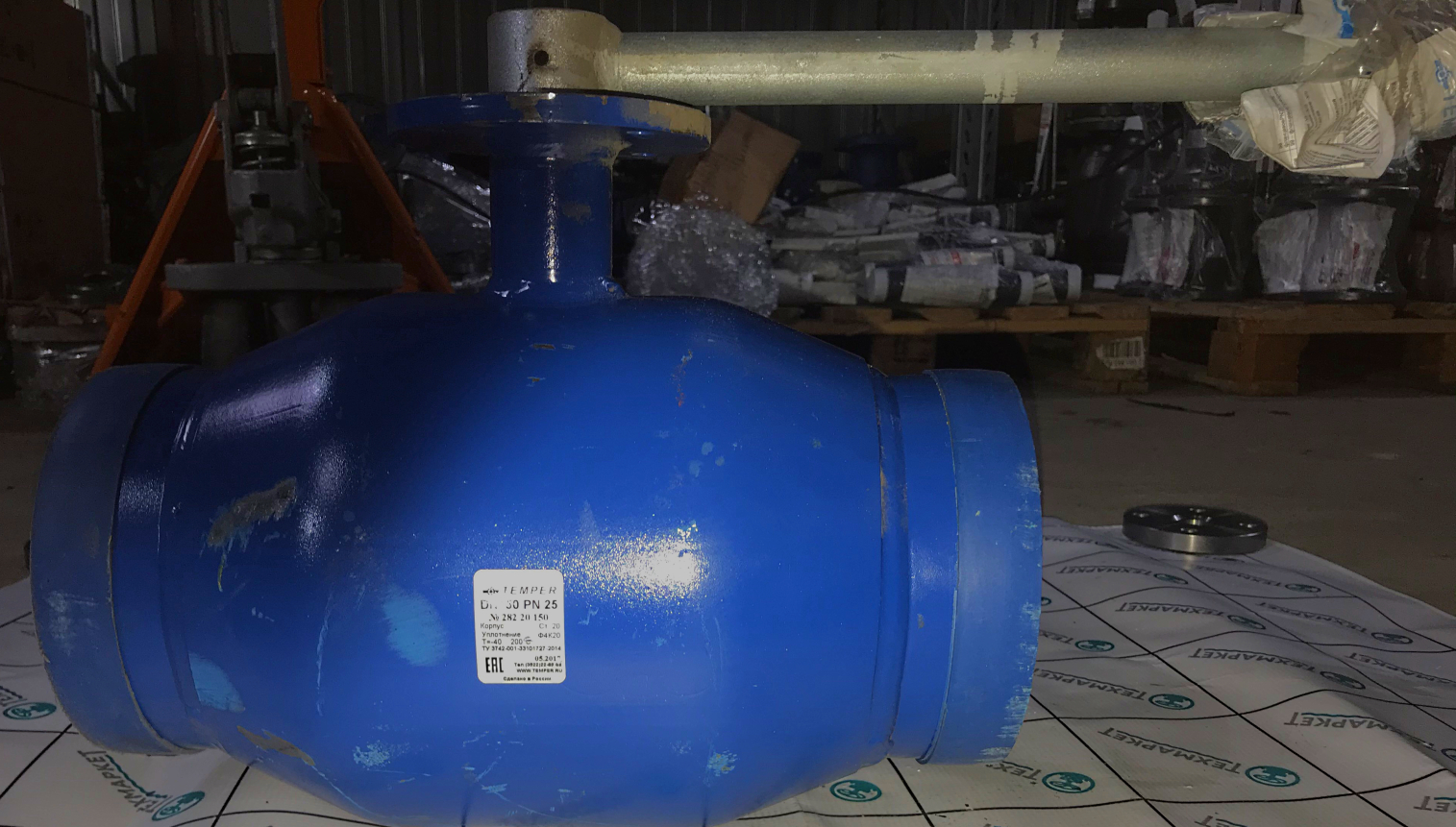

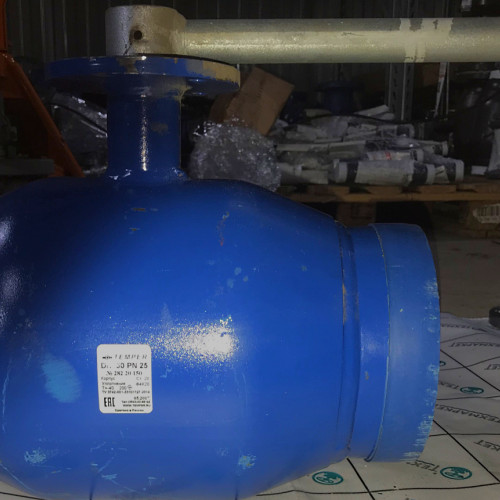

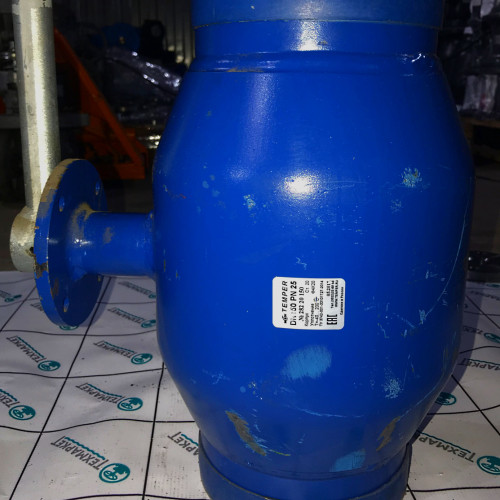

Руководство по эксплуатации и инструкция по монтажу стальных крановКраны шаровые, цельносварные, стандартнопроходные TEMPER тип 282 из углеродистой стали под приварное соединение, используются как запорное устройство для трубопроводов водо- и теплоснабжения, также нефте- и газопроводов. Редуцирование потока не допускается. Отличаются надежностью конструкции, большим запасом прочности и повышенной устойчивостью к коррозии. Краны с условным диаметром DN125 и выше по умолчанию комплектуются ISO-фланцем для установки электропривода.
Давление: PN 16, 25, 40 бар (1,6; 2,5; 4,0 МПа)
Рабочая температура: -40… +200°С (исп. У)
Среда: воздух, вода, нефтепродукты, природный газ и подобные среды, не агрессивные к применяемым материалам
Материалы: корпус - ст.20, шток - 20Х13, шар - нерж.сталь AISI 304, уплотнение шара - PTFE+C
Способ крепления: под приварку
Исполнение: стандартнопроходной, цельносварной
Герметичность: класс "А", без протечек
Управление: ручное (рычаг), поворот рукоятки на угол 90°
Страна-производитель: Россия
По запросу, кран может быть поставлен в комплекте с электрическим приводом напряжением AC 220В/380В в стандартном или взрывозащищенном исполнении, а также с токовым датчиком положения.
Положение на трубопроводе произвольное. Монтаж на трубопровод должен производиться без перекосов. Рабочая среда должна быть свободна от механических загрязнений.
Гарантируется безотказная работа шарового крана в течение 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня поставки, при соблюдении потребителем правил хранения, транспортирования, монтажа и эксплуатации.
