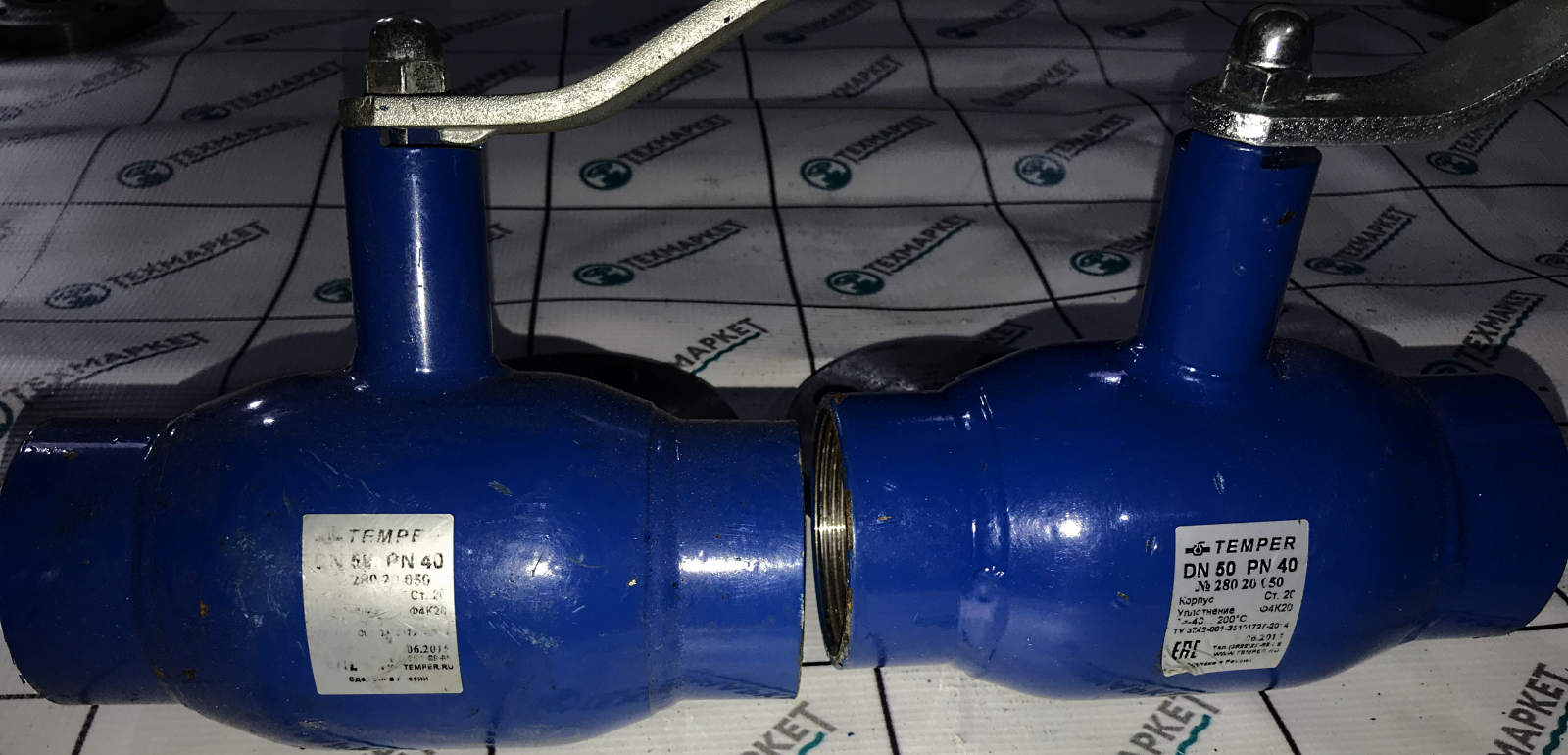

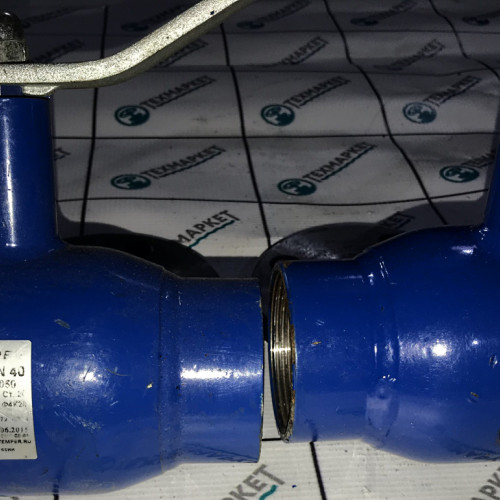

| Кран шаровый стальной TEMPER тип 280, стандартнопроходной, муфтовый, PN 40 бар | BN850 |
| BN850-01015 | DN 15 (G 1/2") | 1 673 |
| BN850-01020 | DN 20 (G 3/4") | 1 808 |
| BN850-01025 | DN 25 (G 1") | 1 941 |
| BN850-01032 | DN 32 (G 1 1/4") | 2 043 |
| BN850-01040 | DN 40 (G 1 1/2") | 2 343 |
| BN850-01050 | DN 50 (G 2") | 2 847 |
Технические характеристики кранов шаровых и габаритные размеры
Руководство по эксплуатации и инструкция по монтажу крановКраны шаровые, цельносварные, муфтовые, стандартнопроходные TEMPER тип 280 из углеродистой стали используются как запорное устройство для трубопроводов. Редуцирование потока не допускается. Отличаются надежностью конструкции, большим запасом прочности и повышенной устойчивостью к коррозии.
Давление: PN 40 бар (4,0 МПа)
Рабочая температура: -40… +200°С (исп. У)
Среда: воздух, вода, нефтепродукты, природный газ и подобные среды, не агрессивные к применяемым материалам
Материалы: корпус - ст.20, шток - 20Х13, шар - нерж.сталь AISI 304, уплотнение шара - PTFE+C

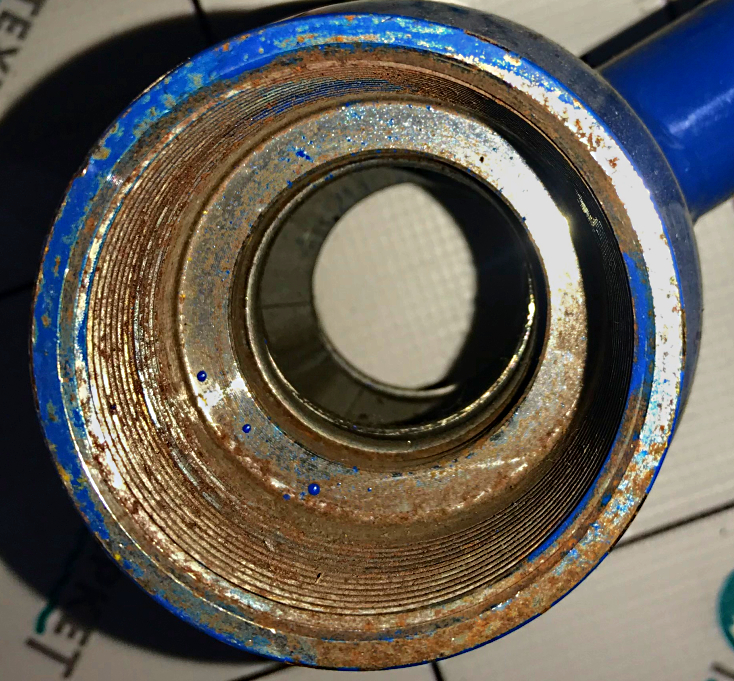

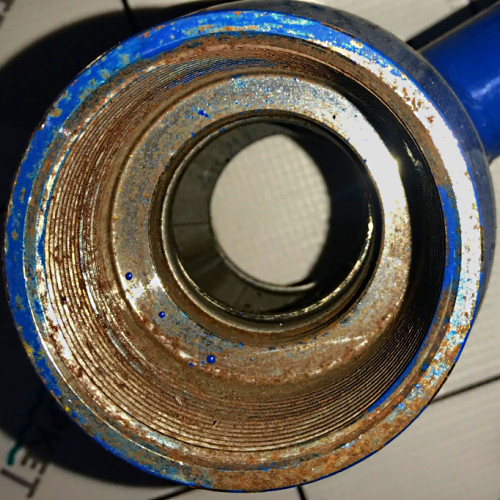

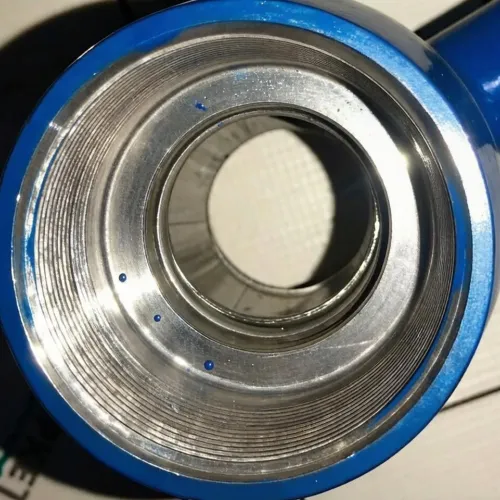

Способ крепления: муфтовый, внутренняя трубная резьба ISO 228/1 type G
Исполнение: стандартнопроходной, цельносварной
Герметичность: класс "А", без протечек
Управление: ручное (рычаг), поворот рукоятки на угол 90°
Страна-производитель: Россия
По запросу, кран может быть поставлен в комплекте с электрическим приводом напряжением AC 220В/380В в стандартном или взрывозащищенном исполнении, а также с токовым датчиком положения.
Положение на трубопроводе произвольное. Монтаж на трубопровод должен производится с уплотнением резьбы без перекосов. Рабочая среда должна быть свободна от механических загрязнений.
Гарантируется безотказная работа шарового крана в течение 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня поставки, при соблюдении потребителем правил хранения, транспортирования, монтажа и эксплуатации.
