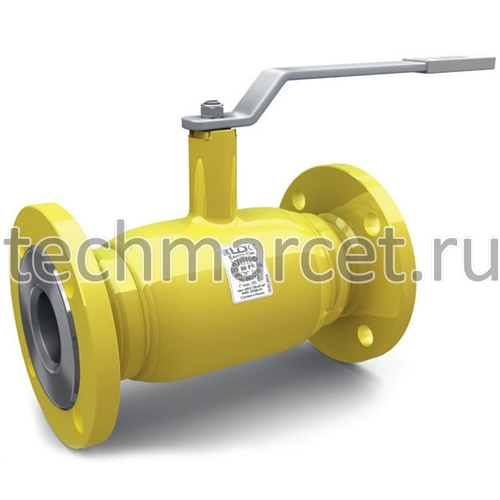

Кран шаровый стальной LD, стандартнопроходной, фланцевый, для природного газа, PN 16-40 бар | BN880 |
BN880-01015 | DN 15 PN 40 | 2 868 руб. |
BN880-01020 | DN 20 PN 40 | 3 296 руб. |
BN880-01025 | DN 25 PN 40 | 4 019 руб. |
BN880-01032 | DN 32 PN 40 | 4 365 руб. |
BN880-01040 | DN 40 PN 40 | 4 758 руб. |
BN880-01050 | DN 50 PN 40 | 5 259 руб. |
BN880-01065 | DN 65 PN 16 | 6 469 руб. |
BN880-01080 | DN 80 PN 16 | 9 315 руб. |
BN880-01100 | DN 100 PN 16 | 10 971 руб. |
BN880-01125 | DN 125 PN 16 | 27 168 руб. |
BN880-01150 | DN 150 PN 16 | 34 012 руб. |
BN880-01200 | DN 200 PN 16 | 63 837 руб. |
BN880-01250 | DN 250 PN 16 | по запросу |
BN880-01300 | DN 300 PN 16 | по запросу |
BN880-01350 | DN 350 PN 16 | по запросу |
BN880-01400 | DN 400 PN 16 | по запросу |
BN880-01500 | DN 500 PN 16 | 1 202 922 руб. |
BN880-01600 | DN 600 PN 16 | по запросу |
BN880-01700 | DN 700 PN 16 | по запросу |
Технические характеристики кранов шаровых и габаритные размеры
Руководство по эксплуатации, указание по применению и инструкция по монтажу кранов
Шаровый кран LD для природного газа с фланцевым соединением является высокотехнологичным запорным устройством, предназначенным для обеспечения надежной и безопасной работы систем газопровода. Он имеет следующие характеристики:
Фланцевое соединение позволяет легко и быстро монтировать и демонтировать кран в системе газопровода. Кроме того, шаровой кран LD имеет простую конструкцию, высокую надежность и долговечность, что обеспечивает безопасную и экономичную эксплуатацию.
К кранам с условным диаметром DN150-200 рекомендуется установка редуктора с червячной передачей. Краны с DN250-700 поставляются с ручным редуктором ProGear.
Давление: PN 16, 25, 40 бар (1,6; 2,5; 4,0 МПа)
Рабочая температура: -40… +60°С (исп.У)
Среда: природный газ, сжиженные углеводородные газы, нейтральные газы и подобные среды, не агрессивные к применяемым материалам
Материалы: корпус - ст.20, шток, шар - нерж.сталь, уплотнение шара - PTFE+C с дублирующим уплотнением.
Способ крепления: фланцевый по ГОСТ 12815-80
Исполнение: стандартнопроходной, цельносварной
Герметичность: класс "А", без протечек
Управление: ручное (рычаг), поворот рукоятки на угол 90°
Страна-производитель: Россия
На краны с условным диаметром DN65 и более -цены указаны на модели с рабочим давлением PN16. Информация по кранам с давлением PN25 предоставляется по запросу.
По запросу, кран может быть поставлен в комплекте с электрическим приводом напряжением AC 220В/380В в стандартном или взрывозащищенном исполнении, а также с токовым датчиком положения.
Возможна комплектация ответными фланцами и крепежом.
Положение на трубопроводе произвольное. Монтаж на трубопровод должен производится с межфланцевым уплотнением без перекосов. Рабочая среда должна быть свободна от механических загрязнений.
Гарантируется безотказная работа шарового крана в течение 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня поставки, при соблюдении потребителем правил хранения, транспортирования, монтажа и эксплуатации.
