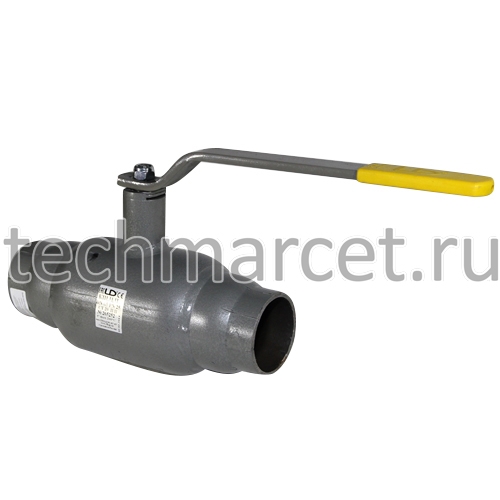

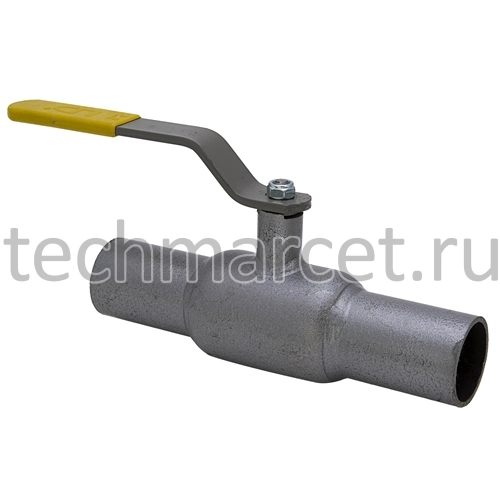

| Кран шаровый стальной LD, полнопроходной, под приварку, PN 16-40 бар | BN872 |
| BN872-01015 | DN 15 PN 40 | 2 025 |
| BN872-01020 | DN 20 PN 40 | 2 025 |
| BN872-01025 | DN 25 PN 40 | 2 153 |
| BN872-01032 | DN 32 PN 40 | 2 783 |
| BN872-01040 | DN 40 PN 40 | 3 036 |
| BN872-01050 | DN 50 PN 40 | 4 170 |
| BN872-01065 | DN 65 PN 25 | 5 062 |
| BN872-01080 | DN 80 PN 25 | 6 074 |
| BN872-01100 | DN 100 PN 25 | 12 908 |
| BN872-01125 | DN 125 PN 25 | 16 705 |
| BN872-01150 | DN 150 PN 25 | 27 829 |
| BN872-01200 | DN 200 PN 25 | 52 103 |
| BN872-01250 | DN 250 PN 16 | 217 368 |
| BN872-01300 | DN 300 PN 16 | 348 875 |
| BN872-01400 | DN 400 PN 16 | 1 112 994 |
| BN872-01500 | DN 500 PN 25 | 191 881 |
| BN872-01600 | DN 600 PN 25 | по запросу |
Технические характеристики кранов шаровых и габаритные размеры
Руководство по эксплуатации, указание по применению и инструкция по монтажу крановКраны шаровые, цельносварные, полнопроходные LD из углеродистой стали под приварное соединение, используются как запорное устройство для трубопроводов водо- и теплоснабжения, а также нефтепроводов. Редуцирование потока среды не допускается. Отличаются надежностью конструкции, большим запасом прочности и высоким уровнем герметичности. К кранам с условным диаметром DN150-250 рекомендуется установка редуктора с червячной передачей. Краны с DN300-700 поставляются с ручным редуктором.
Давление: PN 16, 25, 40 бар (1,6; 2,5; 4,0 МПа)
Рабочая температура: -40… +200°С (исп. У)
Среда: вода, нефтепродукты и подобные среды, не агрессивные к применяемым материалам
Материалы: корпус - ст.20, шток, шар - нерж.сталь, уплотнение шара - PTFE
Способ крепления: под приварку
Исполнение: полнопроходной, цельносварной
Герметичность: класс "А", без протечек
Управление: ручное (рычаг), поворот рукоятки на угол 90°
Страна-производитель: Россия
По запросу, кран может быть поставлен в комплекте с электрическим приводом напряжением AC 220В/380В в стандартном или взрывозащищенном исполнении, а также с токовым датчиком положения.
Положение на трубопроводе произвольное. Монтаж на трубопровод должен производиться без перекосов. Рабочая среда должна быть свободна от механических загрязнений.
Гарантируется безотказная работа шарового крана в течение 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня поставки, при соблюдении потребителем правил хранения, транспортирования, монтажа и эксплуатации.
