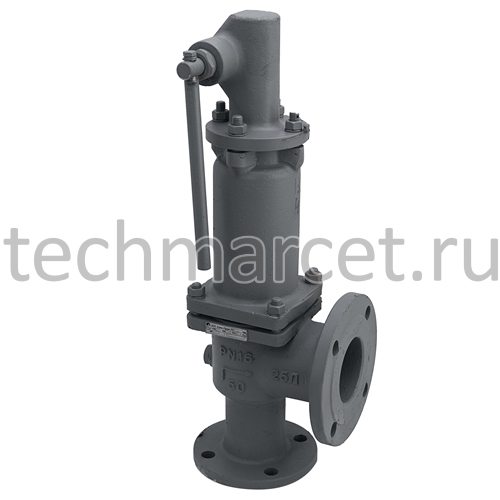

Клапан предохранительный сбросной СППК4р 17нж6нж, 17нж17нж, пружинный, нерж. сталь, с узлом ручного подрыва, фланцевый, PN 16 барPC206

АртикулЦена в рублях с учетом НДС
PC206-06025DN 2541 695
PC206-06032DN 3245 892
PC206-10040DN 4048 308
PC206-10050DN 5038 357
PC206-30080DN 8050 858
PC206-50100DN 10064 517
PC206-70150DN 150114 615
PC206-72200DN 200267 596
Заказать

Оформить заказ

Количество
Имя
Электронная почта
Телефон
Прикрепить файл
Максимальный размер одного файла: 8 MB
Сообщение
Нажимая на кнопку "Отправить", я даю согласие на обработку персональных данных

Руководство по эксплуатации, технические характеристики клапанов предохранительных и габаритные размеры

Опросный лист для клапанов предохранительных


Клапан предохранительный, полноподъемный, 17нж6нж (для диаметра DN200 17нж17нж) защищает систему от повышения давления, автоматически сбрасывая рабочую среду в атмосферу или отводящий трубопровод до тех пор, пока давление не снизится до нужных показателей. Клапан также оснащен узлом подрыва (ручного сброса давления) и герметичен по отношению к внешней среде.


Давление: PN 16 бар (1,6 МПа)

Рабочая температура: -60...+560°С

Среда:жидкая и газообразная, не агрессивная к применяемым материалам

Материал: корпус и крышка - нержавеющая сталь 12Х18Н9ТЛ; седло, диск, шток - сталь 12Х18Н10Т

Способ крепления: фланцевый по ГОСТ 12815-80

Исполнение: с узлом ручного подрыва (сброса давления)

Температура окружающей среды: -60...+40°С

Средний срок службы: не менее 11 лет

Средний ресурс: не менее 850 циклов

Наработка на отказ: не менее 150 циклов

Класс герметичности: "А", клапан герметичен по отношению к внешней среде

Страна-производитель: Россия

При заказе необходимо указать диапазон пружины или точное давление настройки срабатывания клапана (Рн). Доступные номиналы пружины зависят от диаметра DN клапана и согласуются с менеджером. В случае указания только диапазона пружины, давление срабатывания будет равно минимальному значению давления в указанном диапазоне.

Поставляется в упаковке, в комплекте с пружиной требуемого диапазона. Возможна комплектация ответными фланцами и крепежом.

Клапан предохранительный СППК4 и СППК4Р может быть поставлен в составе переключающего устройства (ПУ) или блока предохранительных клапанов. Возможно изготовление под среду: природный газ.

Монтаж на трубопровод должен производится с уплотнительными прокладками без перекосов. Рабочая среда не должна содержать механических включений и абразивных частиц. На вводе в систему рекомендуется установка промышленного сетчатого фильтра соответствующего диаметра.

Гарантируется безотказная работа предохранительного клапана в течение 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня поставки, при соблюдении потребителем правил хранения, транспортировки, монтажа и эксплуатации.
