| Клапан предохранительный 17ч19бр (17ч5бр), сбросной, чугунный, двухрычажный, фланцевый, PN 16 бар | PR019 |
| PR019-00080 | DN 80 | по запросу |
| PR019-00125 | DN 125 | по запросу |
| PR019-00150 | DN 150 | по запросу |
Образец паспорта Справочные данные для выбора и установки грузов на рычагах предохранительных клапанов 17ч3бр (17ч18бр) и 17ч5бр (17ч19бр)

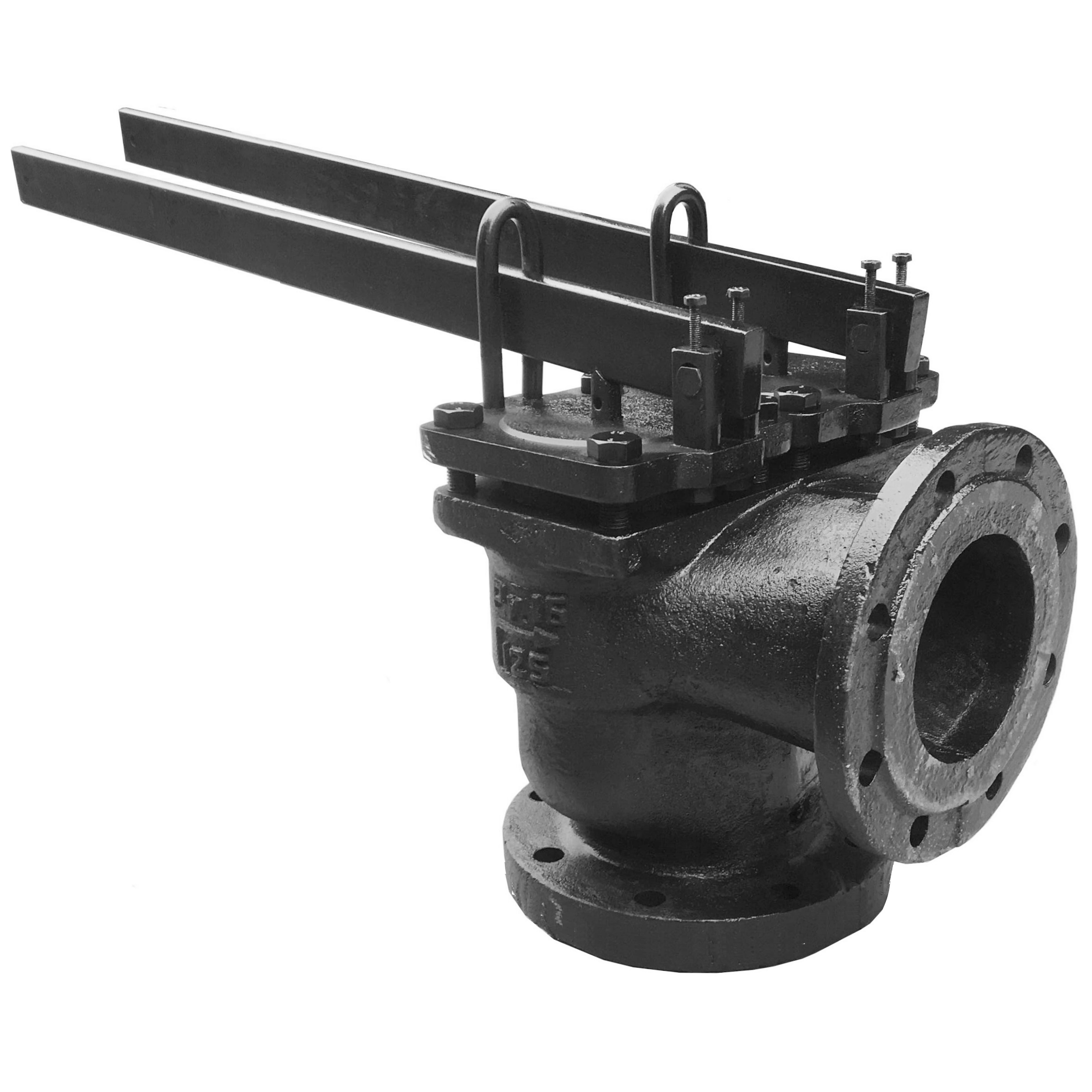

Клапан предохранительный, угловой, двухрычажный 17ч19бр (17ч5бр) защищает систему от повышения давления, автоматически сбрасывая рабочую среду в атмосферу или отводящий трубопровод до тех пор, пока давление не снизится до нужных показателей. Регулировка давления сброса осуществляется перемещением грузов на рычагах клапана.
Давление:PN 16 бар (1,6 МПа)
Рабочая температура: -15… +225°С
Диапазон давлений сброса: 2-16 бар
Среда:жидкая и газообразная, не агрессивная к применяемым материалам
Материал: корпус и крышка - серый чугун 18; уплотнение - латунь ЛС59-1
Способ крепления: фланцевый по ГОСТ 12815-80
Исполнение: двухрычажный
Температура окружающей среды: 0...+55°С
Страна-производитель: Россия
Грузы для рычажных предохранительных клапанов поставляются отдельно. Возможна комплектация ответными фланцами и крепежом.
Клапана поставляются с хранения.
Монтаж на трубопровод должен производится с уплотнительными прокладками без перекосов. Рабочая среда не должна содержать механических включений и абразивных частиц. На вводе в систему рекомендуется установка промышленного сетчатого фильтра соответствующего диаметра. Установка строго вертикальная, крышкой вверх.
