| Клапан электромагнитный (соленоидный) нормально-закрытый, пластиковый, пилотного действия, муфтовый, с катушкой, PN 7 бар | KV320 |
| KV320-01010 | DN 10 (G 3/8") | по запросу |
| KV320-01015 | DN 15 (G 1/2") | 5 486 руб. |
| KV320-01020 | DN 20 (G 3/4") | 6 518 руб. |
| KV320-01025 | DN 25 (G 1") | 8 231 руб. |
| KV320-01032 | DN 32 (G 1 1/4") | 14 539 руб. |
| KV320-01040 | DN 40 (G 1 1/2") | 18 330 руб. |
Технические характеристики клапана KV320, руководство по монтажу и эксплуатации

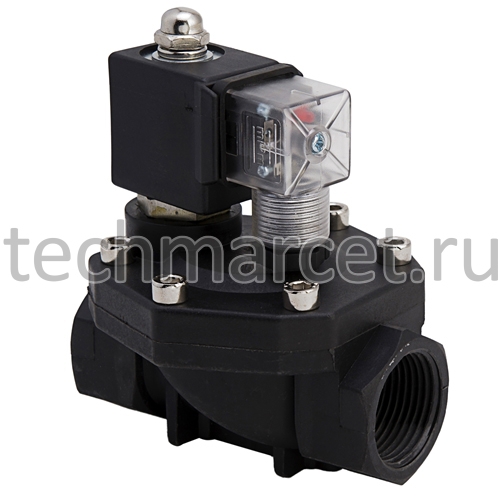

Клапан электромагнитный KV320, пластиковый, муфтовый, нормально-закрытый, применяется для дистанционного управления потоком рабочей среды:вода, воздух и другие среды, не агрессивные к применяемым материалам. Штатно комплектуется катушкой AC 220 В. Возможна поставка с катушкой DC 24 В, DC 12 В, AC 110 В.
Клапан пилотного действия работает при наличии минимального перепада давления 0,5 бар для рабочей среды с максимальной вязкостью 20 сСт. Время срабатывания и пропускная способность зависят от перепада давления. Подача рабочей среды односторонняя, в соответствии с указателем на корпусе. Установка клапана на трубопровод - катушкой вверх. Катушка клапана съемная, с выводом кабеля и винтовым зажимом. Управление клапаном осуществляется непрерывно, подачей рабочего напряжения на катушку. На вводе в систему перед клапаном рекомендуется установка сетчатого фильтра соответствующего номинального диаметра.
Исполнение: нормально-закрытый (НЗ) - клапан открывается при подаче напряжения
Номинальное давление: 7 бар
Перепад давления: 0,5..7 бар
Рабочая температура: с уплотнением NBR 0..+65°С
Среда: жидкая и газообразная, не агрессивная к применяемым материалам
Материалы: корпус и крышка - высокопрочный эколон, шток и плунжер - нержавеющая сталь, уплотнение NBR
Способ крепления: внутренняя трубная резьба ISO 228/1 type G
Управление: катушка AC 220 В, 50/60 Гц. Возможна поставка с катушкой напряжением: DC 24 В, AC 110 В, DС 12 В.
Допуск по напряжению ±10%
Мощность: переменный ток (AC) - 15VA; постоянный ток (DC) - 12W
Номинальный режим включения: ED (ПВ) 100%
Степень защиты: IP65
Гарантийный срок - 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки, при гарантийной наработке 200 000 циклов. Условия эксплуатации при окружающей температуре от 0 до +60°С и относительной влажности до 95%, без конденсации. В процессе эксплуатации электромагнитная катушка (соленоид) клапана может нагреваться, что является нормальным режимом работы. Запасные плунжеры, штоки поставляются опционально, необходимо указать при заказе.
