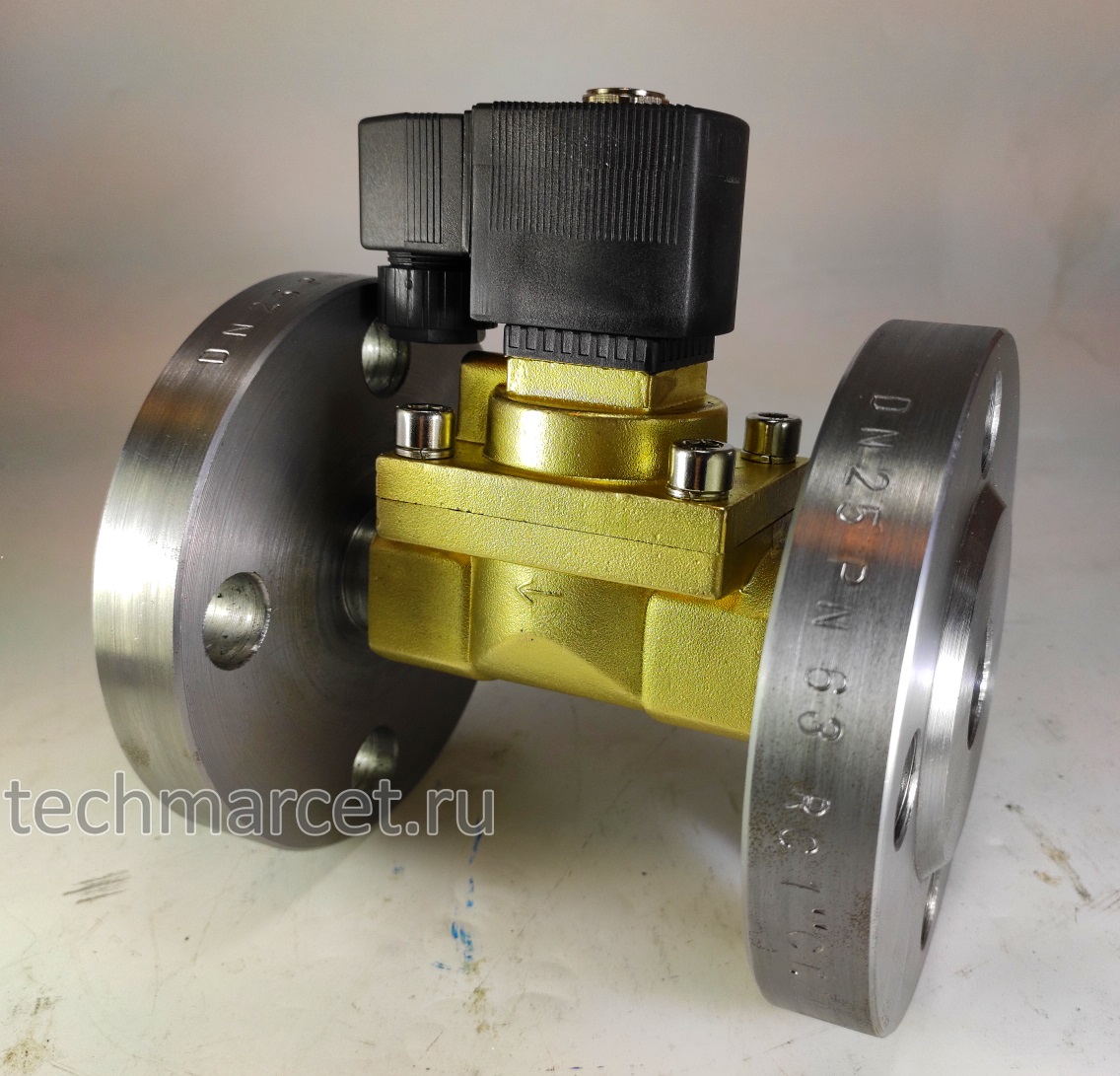

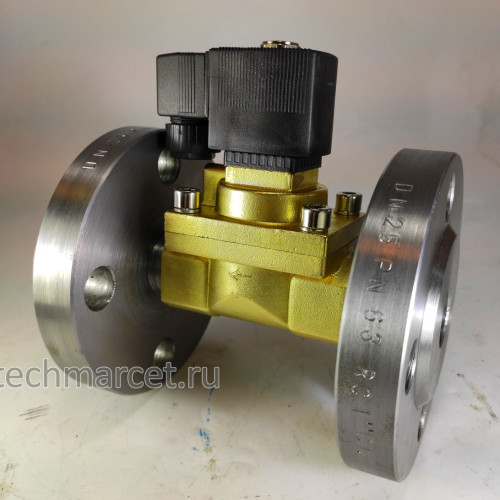

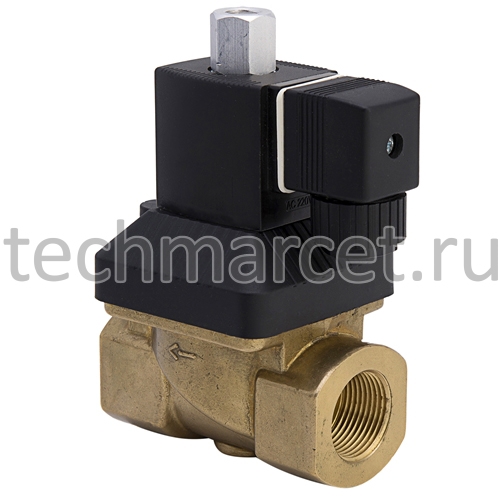

Клапан электромагнитный (соленоидный) нормально закрытый, латунный, пилотного действия, муфтовый, с катушкой, PN 75 (60) барKV315
АртикулЦена в рублях с учетом НДС
KV315-01015DN 15 (G 1/2")28 086 руб.
KV315-02020DN 20 (G 3/4")28 332 руб.
KV315-03025DN 25 (G 1")36 709 руб.
Купить
В НАЛИЧИИ
В НАЛИЧИИ

Оформить заказ

Количество
Имя
Электронная почта
Телефон
Прикрепить файл
Максимальный размер одного файла: 8 MB
Сообщение
Нажимая на кнопку "Отправить", я даю согласие на обработку персональных данных

Технические характеристики клапана KV315, руководство по монтажу и эксплуатации


Клапан электромагнитный KV315, латунный, муфтовый, нормально-закрытый, применяется для дистанционного управления потоком рабочей среды: вода, воздух, пар, нефтепродукты, гликоли и другие среды, не агрессивные к применяемым материалам. Штатно комплектуется катушкой AC 220 В. Возможна поставка с катушкой DC 24 В, DC 12 В, AC 24 В.

Клапан пилотного действия работает при наличии минимального перепада давления 1 бар для рабочей среды с максимальной вязкостью 20 сСт. Время срабатывания и пропускная способность зависят от перепада давления. Подача рабочей среды односторонняя, в соответствии с указателем на корпусе. Установка клапана на трубопровод - катушкой вверх. Катушка клапана съемная, с выводом кабеля и винтовым зажимом. Управление клапаном осуществляется непрерывно, подачей рабочего напряжения на катушку. На вводе в систему перед клапаном рекомендуется установка сетчатого фильтра соответствующего номинального диаметра.

Исполнение: нормально-закрытый (НЗ) - клапан открывается при подаче напряжения

Номинальное давление: 75 бар (DN 15), 60 бар (DN 20-25)

Перепад давления: 1..50 бар (DN 15), 1..25/1..40 бар (DN 20-25)

Рабочая температура: с уплотнением PTFE -20...+150°С

Среда: жидкая и газообразная, не агрессивная к применяемым материалам

Материалы: корпус и крышка - латунь, шток и плунжер - нержавеющая сталь, уплотнение PTFE

Способ крепления: внутренняя резьба Rc

Управление: катушка AC 220 В, 50/60 Гц. Возможна поставка с катушкой напряжением: DC 24 В, DC 12 В, AC 24 В.
Допуск по напряжению ±10%

Мощность: переменный ток (AC) - 18VA; постоянный ток (DC) - 15W.

Номинальный режим включения: ED (ПВ) 100%

Степень защиты: IP65

Гарантийный срок - 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки, при гарантийной наработке 200 000 циклов. Условия эксплуатации при окружающей температуре от 0 до +60°С и относительной влажности до 95%, без конденсации. В процессе эксплуатации электромагнитная катушка (соленоид) клапана может нагреваться, что является нормальным режимом работы. Запасные плунжеры, штоки поставляются опционально, необходимо указать при заказе.
