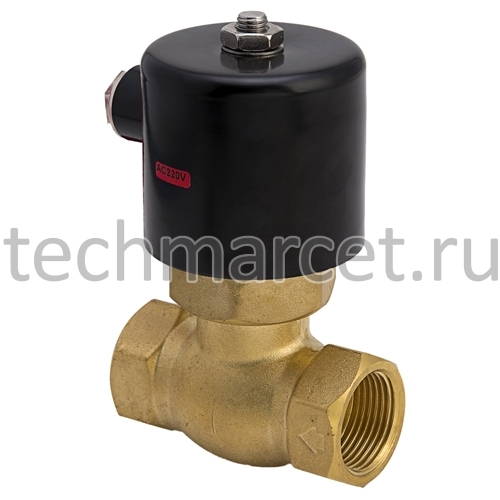

| Клапан электромагнитный (соленоидный) нормально-закрытый, латунный, пилотного действия, муфтовый, с катушкой, PN 25 бар | KV305 |
| KV305-01015 | DN 15 (G 1/2") | 19 102 руб. |
| KV305-01020 | DN 20 (G 3/4") | 20 077 руб. |
| KV305-01025 | DN 25 (G 1") | 23 722 руб. |
| KV305-01032 | DN 32 (G 1 1/4") | 38 004 руб. |
| KV305-01040 | DN 40 (G 1 1/2") | 40 494 руб. |
| KV305-01050 | DN 50 (G 2") | 63 395 руб. |
Технические характеристики клапана KV305, руководство по монтажу и эксплуатации
Клапан электромагнитный KV305, латунный, муфтовый, поршневой, нормально закрытый, с уплотнением поршня PTFE, применяется для дистанционного управления потоком рабочей среды: вода, воздух, пар, масла, нефтепродукты, гликоли, спирты и другие среды, не агрессивные к применяемым материалам. Штатно комплектуется катушкой AC 220 В. Возможна поставка с катушкой DC 24 В.
Клапан пилотного действия срабатывает при наличии минимального перепада давления 1 бар для рабочей среды с максимальной вязкостью 20 сСт. Время срабатывания и пропускная способность зависят от величины перепада давления. Подача рабочей среды односторонняя, в соответствии с указателем на корпусе. Установка клапана на трубопровод - катушкой вверх. Катушка клапана съемная, с выводом кабеля под пайку или винтовой зажим. Управление клапаном осуществляется непрерывно, подачей рабочего напряжения на катушку. Конструктивной особенностью является наличие поршня и перепускного канала, по этому на вводе в систему перед клапаном рекомендуется установка сетчатого фильтра соответствующего номинального диаметра.
Исполнение: нормально-закрытый (НЗ) - клапан открывается при подаче напряжения
Номинальное давление: 25 бар
Перепад давления: 1..15 бар
Рабочая температура: с уплотнением PTFE +80..+180 ºС
Среда: жидкая и газообразная, не агрессивная к применяемым материалам
Материалы: корпус и крышка - латунь, шток и плунжер - нержавеющая сталь, уплотнение PTFE
Способ крепления: внутренняя трубная резьба ISO 228/1 type G 1/2", 3/4", 1", 1 1/4", 1 1/2", 2"
Управление: катушка AC 220 В, 50/60 Гц. Возможна поставка с катушкой напряжением: DC 24 В. Допуск по напряжению ±10%
Мощность: переменный ток (AC) - 28VA; постоянный ток (DC) - 24W.
Номинальный режим включения: ED (ПВ) 100%
Степень защиты: IP65Гарантийный срок - 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки, при гарантийной наработке 200 000 циклов. Условия эксплуатации при окружающей температуре от 0 до +60°С и относительной влажности до 95%, без конденсации. В процессе эксплуатации электромагнитная катушка (соленоид) клапана может нагреваться, что является нормальным режимом работы. Запасные плунжеры, штоки поставляются опционально, необходимо указать при заказе.Рекомендуем посмотреть
