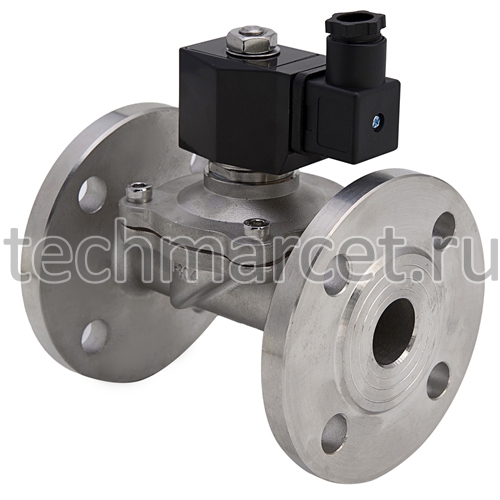

Клапан электромагнитный (соленоидный) нормально-открытый, нерж сталь, прямого действия, фланцевый, с катушкой, PN 10 барKV336

АртикулЦена в рублях с учетом НДС
KV336-01025DN 2571 146 руб.
KV336-01032DN 3274 908 руб.
KV336-01040DN 4080 179 руб.
KV336-01050DN 50109 000 руб.
Купить
В НАЛИЧИИ
В НАЛИЧИИ

Оформить заказ

Количество
Имя
Электронная почта
Телефон
Прикрепить файл
Максимальный размер одного файла: 8 MB
Сообщение
Нажимая на кнопку "Отправить", я даю согласие на обработку персональных данных

Технические характеристики клапана KV336, руководство по монтажу и эксплуатации


Клапан электромагнитный KV336, нержавеющая сталь, фланцевый, нормально-открытый, применяется для дистанционного управления потоком рабочей среды: вода, воздух, нефтепродукты, спирты, масла, газы и другие среды, не агрессивные к применяемым материалам. Штатно комплектуется катушкой AC 220В. Возможна поставка с катушкой DC 24 В, AC 24 В, DC 12 В.

Клапан прямого действия, т.е. не требует для срабатывания наличия перепада давления и используется для рабочей среды с максимальной вязкостью 20 сСт. Время срабатывания и пропускная способность зависят от перепада давления. Подача рабочей среды односторонняя, в соответствии с указателем на корпусе. Установка клапана на трубопровод - катушкой вверх. Катушка клапана съемная, с выводом кабеля и винтовым зажимом. Управление клапаном осуществляется непрерывно, подачей рабочего напряжения на катушку. На вводе в систему перед клапаном рекомендуется установка сетчатого фильтра соответствующего номинального диаметра.


Исполнение: нормально-открытый (НО) - клапан закрывается при подаче напряжения

Номинальное давление: 10 бар

Перепад давления: 0...5 бар

Рабочая температура: с мембраной FKM -20...+120°С, с мембраной NBR -10...+90°С

Среда: жидкая и газообразная, не агрессивная к применяемым материалам

Материалы: корпус и крышка - нержавеющая сталь AISI 304, шток и плунжер - нержавеющая сталь, мембрана FKM (NBR по запросу)

Способ крепления: фланцевый по ГОСТ 12815-80

Управление: катушка AC 220 В, 50/60 Гц. Возможна поставка с катушкой напряжением: DC 24 В, AC 24 В, DC 12 В.
Допуск по напряжению ±10%

Мощность: переменный ток (AC) - 33VA (DN 25), 70VA (DN 32-50); постоянный ток (DC) - 20W (DN 25), 40W (DN 32-50)

Номинальный режим включения: ED (ПВ) 100%

Степень защиты: IP65

Гарантийный срок - 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки, при гарантийной наработке 200 000 циклов. Условия эксплуатации при окружающей температуре от 0 до +60°С и относительной влажности до 95%, без конденсации. В процессе эксплуатации электромагнитная катушка (соленоид) клапана может нагреваться, что является нормальным режимом работы. Запасные плунжеры, штоки и мембраны поставляются опционально, необходимо указать при заказе.
