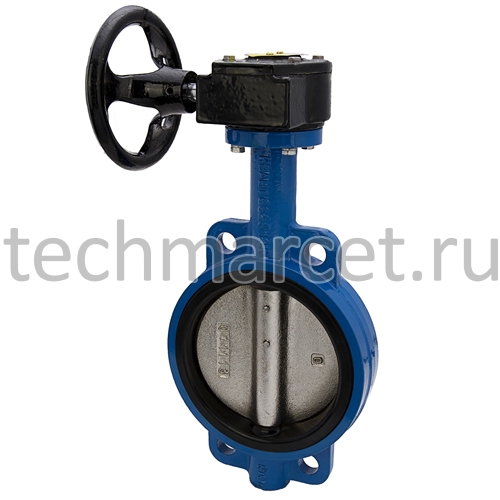

| Затвор дисковый стальной, диск нерж сталь, уплотнение VITON, с ручкой/редуктором, межфланцевый, PN 16 бар | CV542-03 |
| CV542-03040 | DN 040 PN 16 | 9 983 руб. |
| CV542-03050 | DN 050 PN 16 | 10 462 руб. |
| CV542-03065 | DN 065 PN 16 | 11 085 руб. |
| CV542-03080 | DN 080 PN 16 | 11 692 руб. |
| CV542-03100 | DN 100 PN 16 | 20 604 руб. |
| CV542-03125 | DN 125 PN 16 | 20 955 руб. |
| CV542-03150 | DN 150 PN 16 | 34 180 руб. |
| CV542-03200 | DN 200 PN 16 | 47 357 руб. |
| CV542-03250 | DN 250 PN 16 | 72 896 руб. |
| CV542-03300 | DN 300 PN 16 | 101 055 руб. |
| CV542-13350 | DN 350 PN 16 редукт | 111 405 руб. |
| CV542-13400 | DN 400 PN 16 редукт | по запросу |
| CV542-13500 | DN 500 PN 16 редукт | по запросу |
| CV542-13600 | DN 600 PN 16 редукт | по запросу |
| CV542-13700 | DN 700 PN 16 редукт | по запросу |
| CV542-13800 | DN 800 PN 16 редукт | по запросу |
| CV542-13900 | DN 900 PN 16 редукт | по запросу |
| CV542-13A10 | DN 1000 PN 16 редукт | по запросу |
Технические описание затвора поворотного и габаритные размеры
Инструкция по монтажу межфланцевых затворов
Затвор дисковый, поворотный с дисковым запирающим элементом, предназначен для использования в качестве запорно-регулирующего устройства для трубопроводов водо- и теплоснабжения, систем водоотведения, а также систем вентиляции и кондиционирования. Управление потоком среды осуществляется путем поворота запорного диска вокруг своей оси внутри рабочего канала затвора.
Отличается широким температурным диапазоном и широким спектром поддерживаемых рабочих сред.
Давление: PN 16 бар (1,6 МПа)
Рабочая температура среды: -15… +180°С
Среда: воздух, вода, кислоты, нефтепродукты, газы, щелочи и подобные среды, не агрессивные к применяемым материалам
Температура окружающей среды: -40… +50°С
Материалы: корпус - сталь, диск - нержавеющая сталь, уплотнение седла диска - VITON
Способ крепления: межфланцевый
Герметичность: класс "А", без протечек
Управление: ручное (рычаг) с возможностью фиксации диска с дискретностью 9° (для DN32-300). Для затворов DN350-1000 - редуктор самотормозящийся с возможностью фиксации диска в любом положении.
По запросу возможна комплектация ответными фланцами и крепежом.
Рекомендуемое монтажное положение на трубопроводе: ось горизонтально. Допускается установка затвора исполнительным механизмом вверх. Монтаж на трубопровод должен производиться без перекосов. Конструктивная особенность затворов дает возможность монтажа без использования дополнительных межфланцевых уплотнений.
Гарантируется безотказная работа затвора в течение 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня поставки,при соблюдении потребителем правил хранения, транспортирования, монтажа и эксплуатации.
