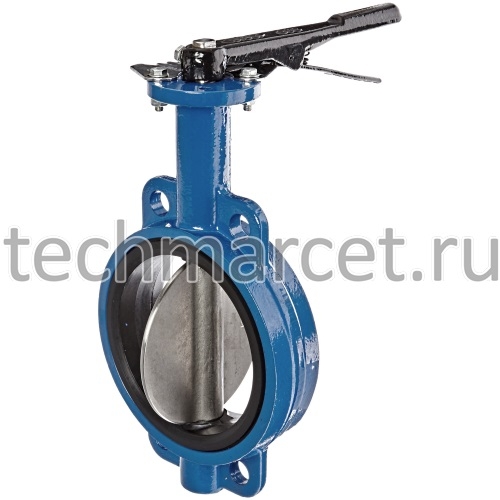

Затвор дисковый стальной, диск сталь, уплотнение EPDM, с ручкой/редуктором, межфланцевый, PN 16 барCV514-02

АртикулЦена в рублях с учетом НДС
CV514-02032DN 032 PN 165 940
CV514-02040DN 040 PN 166 320
CV514-02050DN 050 PN 166 764
CV514-02065DN 065 PN 168 879
CV514-02080DN 080 PN 169 891
CV514-02100DN 100 PN 1612 974
CV514-02125DN 125 PN 16по запросу
CV514-02150DN 150 PN 1618 740
CV514-02200DN 200 PN 1630 056
CV514-02250DN 250 PN 1642 781
CV514-02300DN 300 PN 1660 860
Заказать

Оформить заказ

Количество
Имя
Электронная почта
Телефон
Прикрепить файл
Максимальный размер одного файла: 8 MB
Сообщение
Нажимая на кнопку "Отправить", я даю согласие на обработку персональных данных

Технические характеристики затвора и габаритные размеры

Руководство по эксплуатации затвора клапана CV514


Затвор дисковый, поворотный CV514-02 с дисковым запирающим элементом, предназначен для использования в качестве запорно-регулирующего устройства для трубопроводов водо- и теплоснабжения, систем водоотведения, а также систем вентиляции и кондиционирования. Управление потоком среды осуществляется путем поворота запорного диска вокруг своей оси внутри рабочего канала затвора.

Отличается надежностью конструкции, большим запасом прочности и высокой герметичностью запирающего узла.


Давление: PN 16 бар (1,6 МПа)

Рабочая температура среды: -25… +120°С

Среда: воздух, вода, неорганические кислотные и щелочные растворы и подобные среды, не агрессивные к применяемым материалам

Температура окружающей среды: -40… +50°С

Материалы: корпус - сталь, диск - сталь, уплотнение седла диска - EPDM

Способ крепления: межфланцевый

Герметичность: класс "А", без протечек

Управление: ручное (рычаг) с возможностью фиксации диска с дискретностью 9° (для DN32-300). Для затворов DN40-1000 - редуктор самотормозящийся с возможностью фиксации диска в любом положении.

По запросу затвор может быть поставлен в комплекте с электрическим приводом напряжением AC 220В/380В, а также с токовым датчиком положения.



Для диаметров DN32-300 цены указаны на затворы с ручным управлением. Информация по затворам с редукторным управлением предоставляется по запросу.

По запросу возможна комплектация ответными фланцами и крепежом.

Рекомендуемое монтажное положение на трубопроводе: ось горизонтально. Допускается установка затвора исполнительным механизмом вверх. Монтаж на трубопровод должен производиться без перекосов. Конструктивная особенность затворов дает возможность монтажа без использования дополнительных межфланцевых уплотнений.

Гарантируется безотказная работа затвора в течение 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня поставки,при соблюдении потребителем правил хранения, транспортирования, монтажа и эксплуатации.
