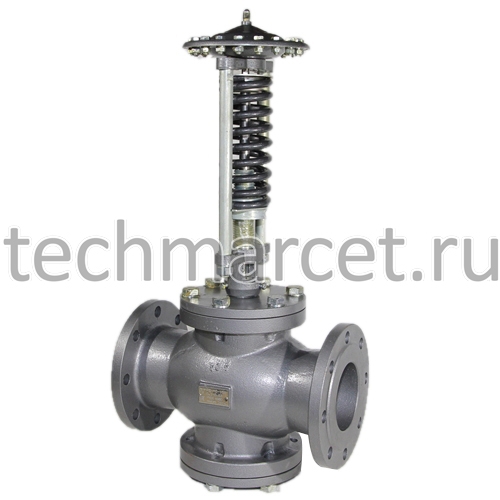

| Регулятор давления РД-НО, после себя, прямого действия, стальной, фланцевый, PN 16 бар | RD344 |
| RD344-03025 | DN 25 | 93 139 руб. |
| RD344-03032 | DN 32 | 103 300 руб. |
| RD344-03040 | DN 40 | 112 379 руб. |
| RD344-03050 | DN 50 | 121 269 руб. |
| RD344-03065 | DN 65 | 138 015 руб. |
| RD344-03080 | DN 80 | 149 364 руб. |
| RD344-03100 | DN 100 | 171 543 руб. |
| RD344-03125 | DN 125 | 245 890 руб. |
| RD344-03150 | DN 150 | 330 903 руб. |
Описание стального регулятора давления после себя и габариты
Технические характеристики регулятора РДПД и габаритные размеры (поставляться по запросу)
Опросный лист для регулятора РД-НО
Клапан, регулирующий давление, или регулятор давления РД-НО предназначен для ручного или автоматического управления технологическими процессами различных производств, с целью непрерывного регулирования давления рабочей среды. Современный регулятор давления жидких и газообразных сред применяется на теплоэнергоцентралях (ТЭЦ), на индивидуальных (ИТП) и центральных (ЦТП) тепловых пунктах в системах отопления и горячего водоснабжения, в системах кондиционирования воздуха.

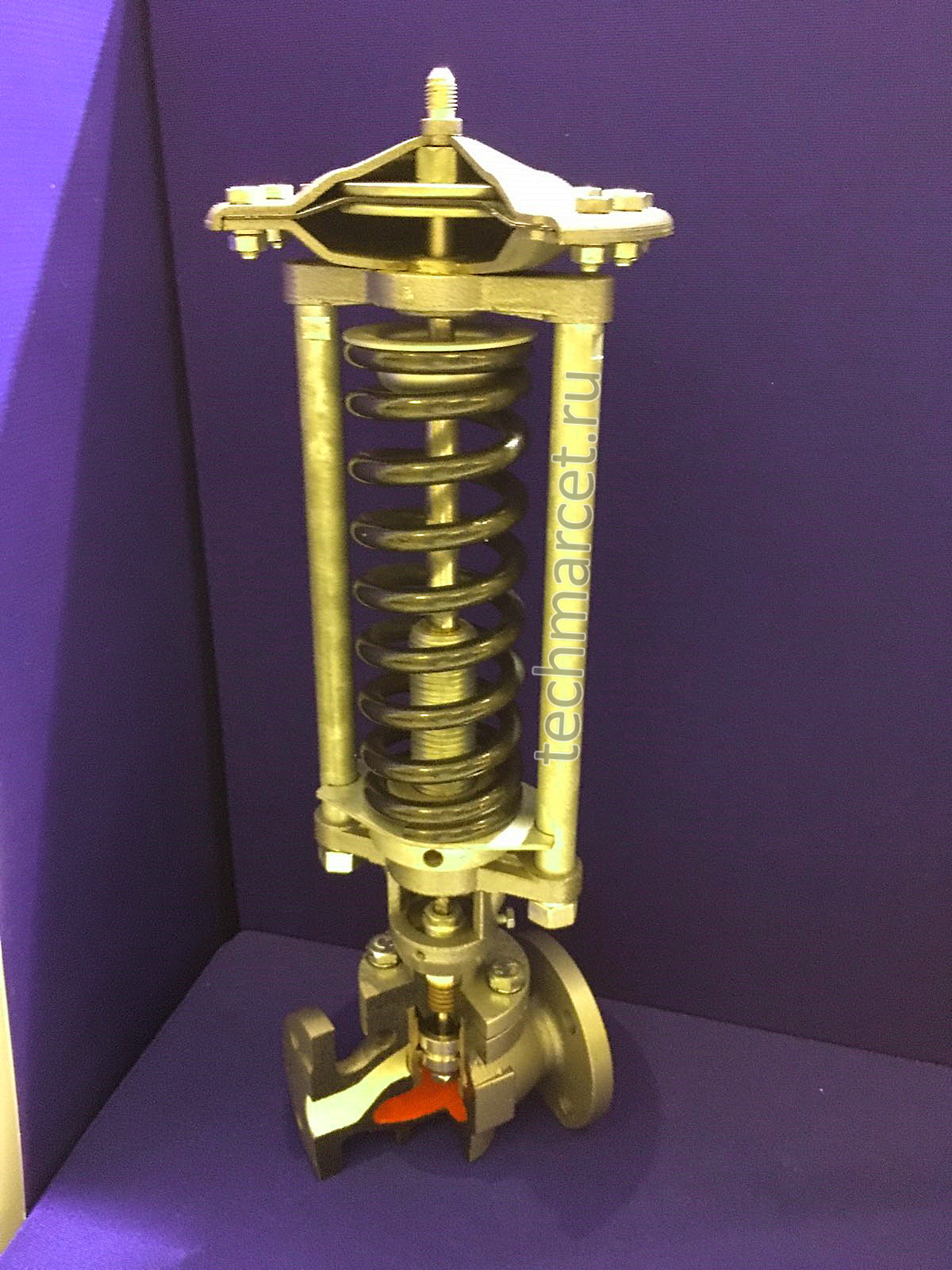

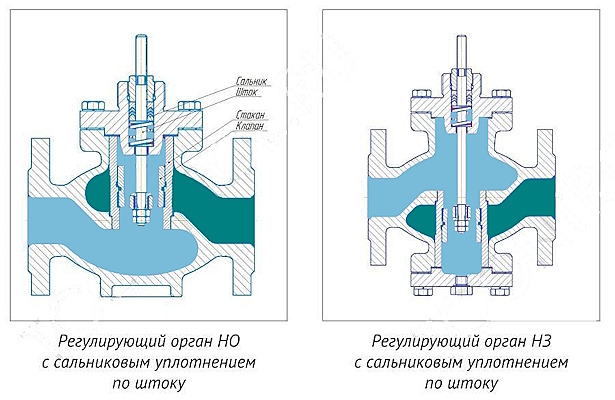

Действие регулятора давления после себя, прямого действия, основано на использовании энергии рабочей среды, транспортируемой по трубопроводу, без применения постороннего источника энергии. С изменением давления на контролируемом участке регулятор давления воды изменяет степень открытия затвора в сторону, необходимую для восстановления исходного давления «после себя». Настройка необходимого значения выходного давления осуществляется вручную, в процессе эксплуатации.
Давление: PN 16 бар (1,6 МПа)
Рабочая температура: 0... +225°С (При температуре среды свыше 90°С рекомендуется установить охладитель (водяной затвор) на импульсную трубку).
Среда: жидкая и газообразная, не агрессивная к применяемым материалам
Диапазоны давления на выходе: 0,04-0,16; 0,1-0,63; 0,4-1,0 МПа
Материал корпуса: сталь 20Л
Способ крепления: фланцевый по ГОСТ 12815-80
Температура окружающей среды: +5...+50°С
Исполнение: "после себя", нормально-открытый, прямого действия
Комплектация: импульсная трубка, манометр
Страна-производитель: Россия
При заказе обязательно укажите необходимый Вам диапазон давлений на выходе. По умолчанию регуляторы поставляются с настройкой 0,1-0,63 МПа.

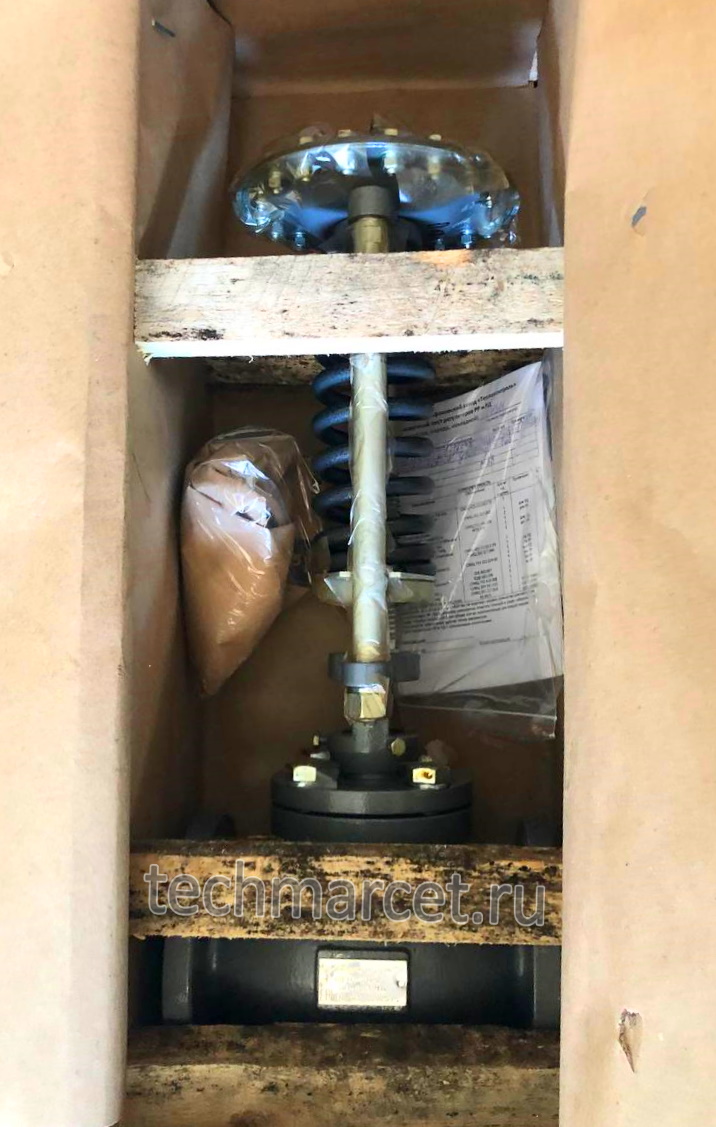

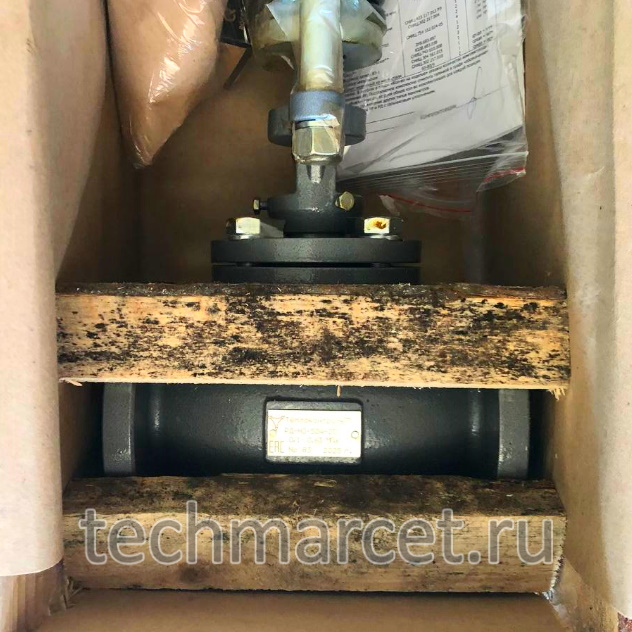

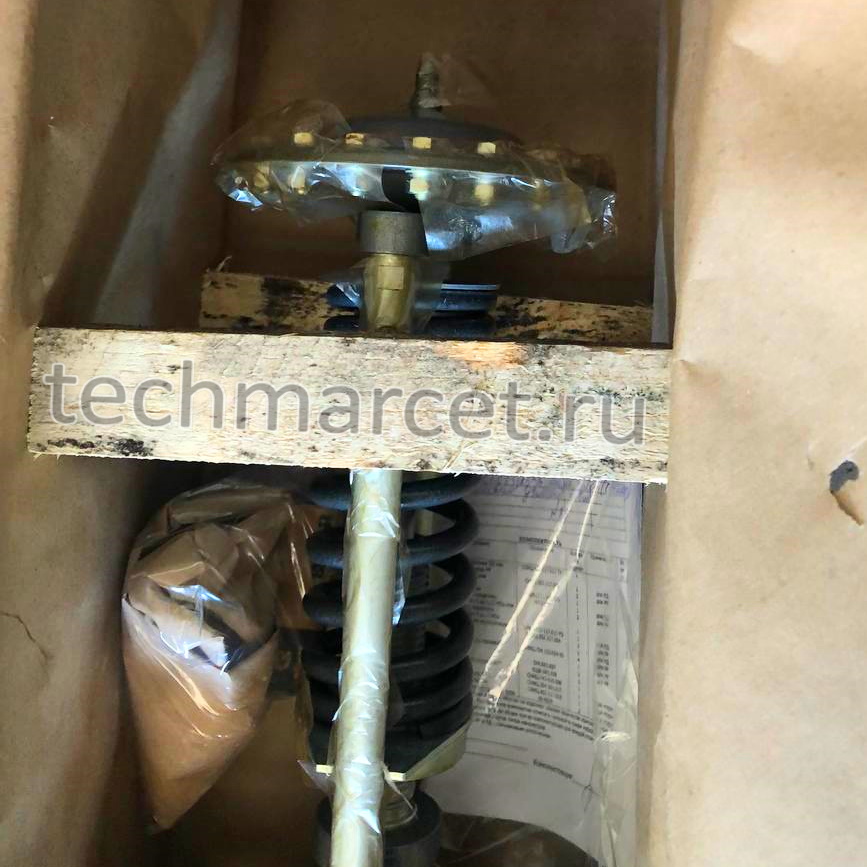

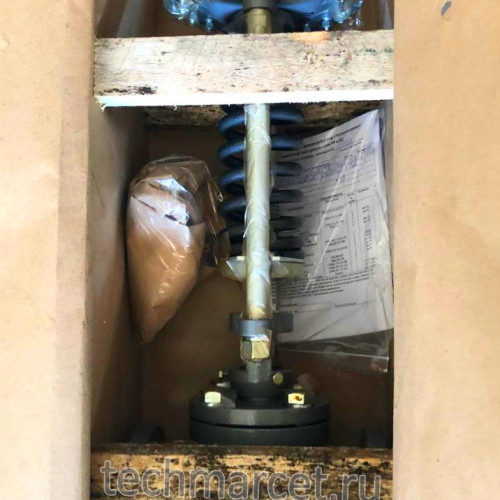

Регулятор давления воды РД (расхода РР) изготавливается по СНИЦ 423.117.013 ТУ и поставляется в упаковке.
Возможна комплектация ответными фланцами, прокладками и крепежом.
Монтаж на трубопровод должен производится с уплотнительными прокладками без перекосов. Рабочая среда не должна содержать механических включений и абразивных частиц. На вводе в систему рекомендуется установка промышленного сетчатого фильтра соответствующего диаметра.
Гарантируется безотказная работа регулятора в течение 24 месяцев со дня ввода в эксплуатацию, но не более 30 месяцев со дня поставки, при соблюдении потребителем правил хранения, транспортировки, монтажа и эксплуатации.
