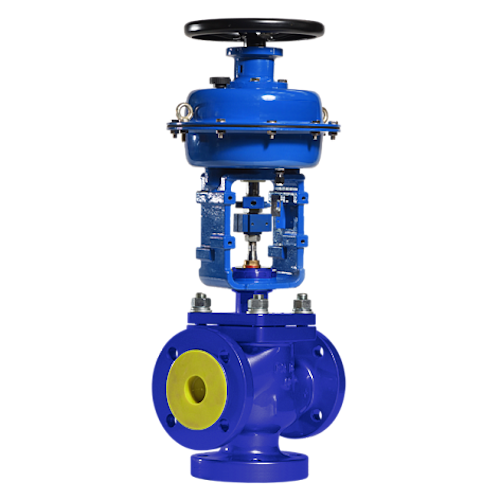

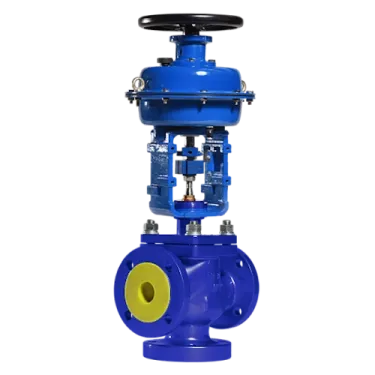

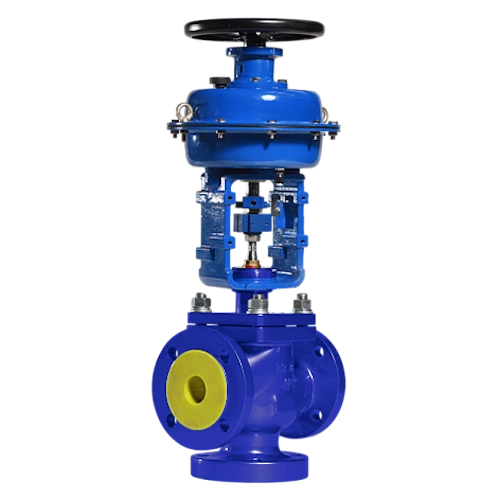

Клапан регулирующий трехходовой, 27с647нж / 23с647нж, стальной, с МИМ, PN 16 бар
KR647
| KR647-00015 | DN 15 | по запросу |
| KR647-00020 | DN 20 | по запросу |
| KR647-00025 | DN 25 | по запросу |
| KR647-00032 | DN 32 | по запросу |
| KR647-00040 | DN 40 | по запросу |
| KR647-00050 | DN 50 | по запросу |
| KR647-00065 | DN 65 | по запросу |
| KR647-00080 | DN 80 | по запросу |
| KR647-000100 | DN 100 | по запросу |
Опросный лист для клапанов регулирующих
Клапаны регулирующие, односедельные KR647 и KR648 с пневмоприводом (с мембранным исполнительным механизмом) предназначен для использования на тепловых пунктах, системах вентиляции и других областях для автоматического регулирования технологических процессов. С помощью клапана возможно автоматическое регулирование расхода, давления или температуры рабочей среды, в зависимости от подключенной автоматики управления.
Управление клапаном осуществляется мембранным исполнительным механизмом (МИМ) в соответствии с входным пневматическим сигналом (командным давлением воздуха), который подается непосредственно из питающей сети или через (электро-)пневмопозиционер.
KR647 / 27с647нж -клапан регулирующий смесительный
KR648 / 23с647нж -клапан регулирующий разделительный
Давление: PN 16 бар (1,6 МПа)
Пропускная характеристика Линейная (ЛКv)
Рабочая температура: -35...+425°С
Среда: жидкая и газообразная, не агрессивная к применяемым материалам
Температура окружающей среды: -15...+50°С
Материалы: корпус - сталь, седло - сталь 20Х13, уплотнение в затворе - "металл по металлу"
Способ крепления: фланцевый по ГОСТ 12815-80
Управление: Пневматический привод с мембранным исполнительным механизмом (МИМ).
Опционально: верхний ручной дублёр; пневмопозиционер; электропневмопозиционер; фильтр-стабилизатор давления воздуха; редуктор давления; концевые выключатели крайних положений; взрывозащищенно исполнение.
Средний срок службы: 12 лет
Наработка на отказ: 10000 часов
Средний ресурс: не менее 80 000 часов
Страна-производитель: Россия
При заказе необходимо указать условную пропускную способность клапана (Kvy) или заполнить опросный лист.
Поставляется в упаковке. По запросу возможна комплектация ответными фланцами и крепежом, а также внешним блоком управления и датчиками температуры/давления.
Монтаж на трубопровод должен производится с уплотнительными прокладками без перекосов. Рабочая среда не должна содержать механических включений и абразивных частиц. На вводе в систему рекомендуется установка промышленного сетчатого фильтра соответствующего диаметра.
Гарантируется безотказная работа регулирующего клапана в течение 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня поставки, при соблюдении потребителем правил хранения, транспортировки, монтажа и эксплуатации.
