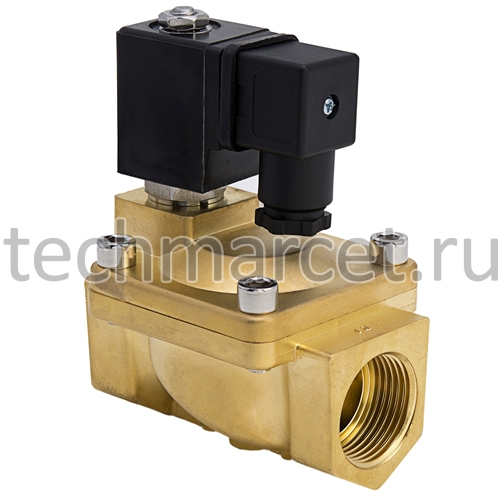

Клапан электромагнитный (соленоидный) нормально-закрытый, латунный, пилотного действия, муфтовый, с катушкой, PN 16 бар, с ручным дублеромKV307

АртикулЦена в рублях с учетом НДС
KV307-01015DN 15 (G 1/2")11 343 руб.
KV307-01020DN 20 (G 3/4")12 323 руб.
KV307-01025DN 25 (G 1")16 382 руб.
KV307-01032DN 32 (G 1 1/4")26 992 руб.
KV307-01040DN 40 (G 1 1/2")27 350 руб.
KV307-01050DN 50 (G 2")39 564 руб.
Купить
В НАЛИЧИИ
В НАЛИЧИИ

Оформить заказ

Количество
Имя
Электронная почта
Телефон
Прикрепить файл
Максимальный размер одного файла: 8 MB
Сообщение
Нажимая на кнопку "Отправить", я даю согласие на обработку персональных данных

Технические характеристики клапана KV307, руководство по монтажу и эксплуатации


Клапан электромагнитный KV307, латунный, муфтовый, нормально-закрытый, с ручным дублером, применяется для дистанционного управления потоком рабочей среды: вода, воздух, масла, нефтепродукты, гликоли и другие среды, не агрессивные к применяемым материалам. Штатно комплектуется катушкой AC 220 В. Возможна поставка с катушкой DC 24 В, DC 12 В или AC 24 В.


Клапан пилотного действия работает при наличии минимального перепада давления 0,5 бар для рабочей среды с максимальной вязкостью 20 сСт. Время срабатывания и пропускная способность зависят от перепада давления. Подача рабочей среды односторонняя, в соответствии с указателем на корпусе. Клапан оснащен ручным дублером, что позволяет открывать клапан вручную если управляющее напряжение отсутствует. Установка клапана на трубопровод - катушкой вверх. Катушка клапана съемная, с выводом кабеля и винтовым зажимом. Управление клапаном осуществляется непрерывно, подачей рабочего напряжения на катушку. Конструктивной особенностью является наличие перепускного канала, поэтому на вводе в систему перед клапаном рекомендуется установка сетчатого фильтра соответствующего номинального диаметра.

Исполнение: нормально-закрытый (НЗ) - клапан открывается при подаче напряжения

Номинальное давление: 16 бар

Перепад давления: 0,5...16 бар

Рабочая температура: с мембраной EPDM -20...+130°С, с мембраной NBR -10...+90°С

Среда: жидкая и газообразная, не агрессивная к применяемым материалам

Материалы: корпус и крышка - латунь, шток и плунжер - нержавеющая сталь, мембрана EPDM (NBR по запросу)

Способ крепления: внутренняя трубная резьба ISO 228/1 type G 1/2", 3/4", 1", 1 1/4", 1 1/2", 2"

Управление: катушка AC 220 В, 50/60 Гц. Возможна поставка с катушкой: DC 24 В, AC 24 В, DC 12 В. Допуск по напряжению ±10%

Мощность: переменный ток (AC) - 22VA; постоянный ток (DC) - 13W.

Номинальный режим включения: ED (ПВ) 100%

Степень защиты: IP65

Гарантийный срок - 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки, при гарантийной наработке 200 000 циклов. Условия эксплуатации при окружающей температуре от 0 до +60°С и относительной влажности до 95%, без конденсации. В процессе эксплуатации электромагнитная катушка (соленоид) клапана может нагреваться, что является нормальным режимом работы. Запасные плунжеры, штоки и мембраны NBR поставляются опционально, необходимо указать при заказе.
