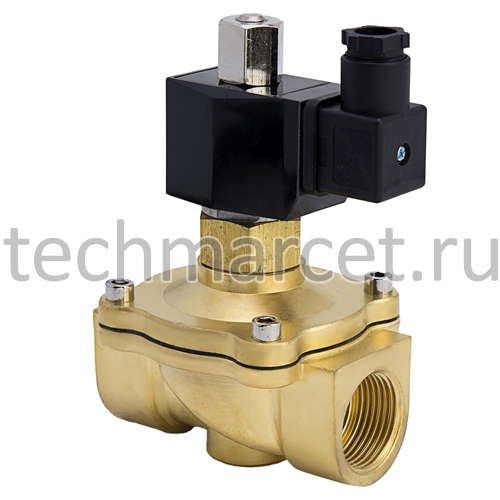

Клапан электромагнитный (соленоидный) нормально-открытый, латунный, прямого действия, муфтовый, с катушкой, PN 10 бар | KV312 |
KV312-01015 | DN 15 (G 1/2") | 12 384 руб. |
KV312-01020 | DN 20 (G 3/4") | 13 512 руб. |
KV312-01025 | DN 25 (G 1") | 16 918 руб. |
KV312-01032 | DN 32 (G 1 1/4") | 34 088 руб. |
KV312-01040 | DN 40 (G 1 1/2") | 37 779 руб. |
KV312-01050 | DN 50 (G 2") | 48 752 руб. |
Технические характеристики клапана KV312, руководство по монтажу и эксплуатации
Клапан электромагнитный KV312, латунный, муфтовый, нормально-открытый, применяется для дистанционного управления потоком рабочей среды: вода, воздух, нефтепродукты, спирты, масла, газы и другие среды, не агрессивные к применяемым материалам. Комплектуется катушкой AC 220В. Возможна поставка с катушкой DC 24 В, AC 110 В, AC 24 В, DC 12 В.
Клапан прямого действия, т.е. не требует для срабатывания наличия перепада давления и используется для рабочей среды с максимальной вязкостью 20 сСт. Время срабатывания и пропускная способность зависят от перепада давления. Подача рабочей среды односторонняя, в соответствии с указателем на корпусе. Установка клапана на трубопровод - катушкой вверх. Катушка клапана съемная, с выводом кабеля и винтовым зажимом. Управление клапаном осуществляется непрерывно, подачей рабочего напряжения на катушку. На вводе в систему перед клапаном рекомендуется установка сетчатого фильтра соответствующего номинального диаметра.
Исполнение: нормально-открытый (НО) - клапан закрывается при подаче напряжения
Номинальное давление: 10 бар
Перепад давления: 0..5 бар
Рабочая температура: с мембраной FKM -20...+120°С, с мембраной NBR -10...+90°С
Среда: жидкая и газообразная, не агрессивная к применяемым материалам
Материалы: корпус и крышка - латунь, шток и плунжер - нержавеющая сталь, мембрана FKM (NBR по запросу)
Способ крепления: внутренняя трубная резьба ISO 228/1 type G
Управление: катушка AC 220 В, 50/60 Гц. Возможна поставка с катушкой напряжением: DC 24 В, AC 24 В, DC 12 В, AC 110 В. Допуск по напряжению ±10%.
Мощность: переменный ток (AC) - 33VA (DN 15-25), 70VA (DN 32-50); постоянный ток (DC) - 20W (DN 15-25), 40W (DN 32-50).
Номинальный режим включения: ED (ПВ) 100%
Степень защиты: IP65
Гарантийный срок - 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки, при гарантийной наработке 200 000 циклов. Условия эксплуатации при окружающей температуре от 0 до +60°С и относительной влажности до 95%, без конденсации. В процессе эксплуатации электромагнитная катушка (соленоид) клапана может нагреваться, что является нормальным режимом работы. Запасные плунжеры, штоки и мембраны NBR поставляются опционально, необходимо указать при заказе.
