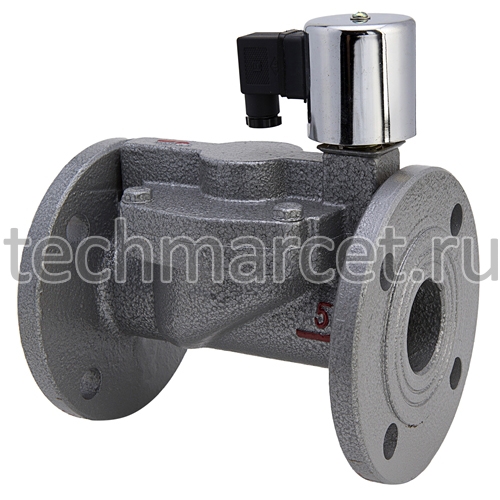

Клапан электромагнитный (соленоидный) нормально-открытый, чугунный, пилотного действия, фланцевый, с катушкой, PN 12 барKV304

АртикулЦена в рублях с учетом НДС
KV304-01050DN 5057 582 руб.
KV304-01065DN 6565 737 руб.
KV304-01080DN 8085 088 руб.
KV304-01100DN 100108 642 руб.
KV304-01125DN 125216 898 руб.
KV304-01150DN 150261 423 руб.
Купить
В НАЛИЧИИ
В НАЛИЧИИ

Оформить заказ

Количество
Имя
Электронная почта
Телефон
Прикрепить файл
Максимальный размер одного файла: 8 MB
Сообщение
Нажимая на кнопку "Отправить", я даю согласие на обработку персональных данных

Технические характеристики клапана KV304, руководство по монтажу и эксплуатации


Клапан электромагнитный KV304 чугунный, фланцевый, нормально открытый, применяется для дистанционного управления потоком рабочей среды: вода, воздух, нефтепродукты, гликоли и другие среды, не агрессивные к применяемым материалам. Штатно комплектуется катушкой AC 220 В и мембраной NBR. Возможна поставка с катушкой DC 24 В и мембраной EPDM.

Клапан пилотного действия срабатывает при наличии минимального перепада давления 0.3 бар для рабочей среды с максимальной вязкостью 20 сСт. Время срабатывания и пропускная способность зависят от величины перепада давления. Подача рабочей среды односторонняя, в соответствии с указателем на корпусе. Установка клапана на трубопровод - катушкой вверх. Катушка клапана съемная, с выводом кабеля и винтовым зажимом. Управление клапаном осуществляется непрерывно, подачей рабочего напряжения на катушку. На вводе в систему перед клапаном рекомендуется установка сетчатого фильтра соответствующего номинального диаметра.


Исполнение: нормально-открытый (НО) - клапан закрывается при подаче напряжения

Номинальное давление: 12 бар

Перепад давления: 0,3-8 бар

Рабочая температура: с мембраной NBR -10...+90°; с мембраной EPDM -20...+130°С

Среда: жидкая и газообразная, не агрессивная к применяемым материалам

Материалы: корпус и крышка - ковкий чугун, шток и плунжер - нержавеющая сталь, мембрана NBR (EPDM по запросу)

Способ крепления: фланцевый по ГОСТ 12815-80

Управление: катушка AC 220 В, 50/60 Гц. Возможна поставка с катушкой напряжением: DC 24 В. Допуск по напряжению ±10%

Мощность: переменный ток (AC) - 23VA (DN 50-100), 45VA (DN 125-150); постоянный ток (DC) - 15W (DN 50-100), 30W (DN 125-150).

Номинальный режим включения: ED (ПВ) 100%

Степень защиты: IP65

Гарантийный срок - 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки, при гарантийной наработке 200 000 циклов. Условия эксплуатации при окружающей температуре от 0 до +60°С и относительной влажности до 95%, без конденсации. В процессе эксплуатации электромагнитная катушка (соленоид) клапана может нагреваться, что является нормальным режимом работы. Запасные плунжеры, штоки и мембраны NBR поставляются опционально, необходимо указать при заказе.
