| Фильтр сетчатый, чугунный, ABRA-YF-3016, фланцевый, PN 16 бар | VH107-01 |
| VH107-01015 | DN 015 PN 16 | 1 980 |
| VH107-01020 | DN 020 PN 16 | 2 281 |
| VH107-01025 | DN 025 PN 16 | 2 487 |
| VH107-01032 | DN 032 PN 16 | 3 078 |
| VH107-01040 | DN 040 PN 16 | 3 899 |
| VH107-01050 | DN 050 PN 16 | 5 956 |
| VH107-01065 | DN 065 PN 16 | 9 085 |
| VH107-01080 | DN 080 PN 16 | 10 823 |
| VH107-01100 | DN 100 PN 16 | 14 799 |
| VH107-01125 | DN 125 PN 16 | 26 092 |
| VH107-01150 | DN 150 PN 16 | 29 805 |
| VH107-01200 | DN 200 PN 16 | 51 175 |
| VH107-01250 | DN 250 PN 16 | 86 735 |
| VH107-01300 | DN 300 PN 16 | 134 295 |
| VH107-01350 | DN 350 PN 16 | 289 649 |
| VH107-01400 | DN 400 PN 16 | 362 813 |
| VH107-01500 | DN 500 PN 16 | 874 924 |
| VH107-01600 | DN 600 PN 16 | 1 212 957 |
Технические характеристики фильтра и габаритные размеры

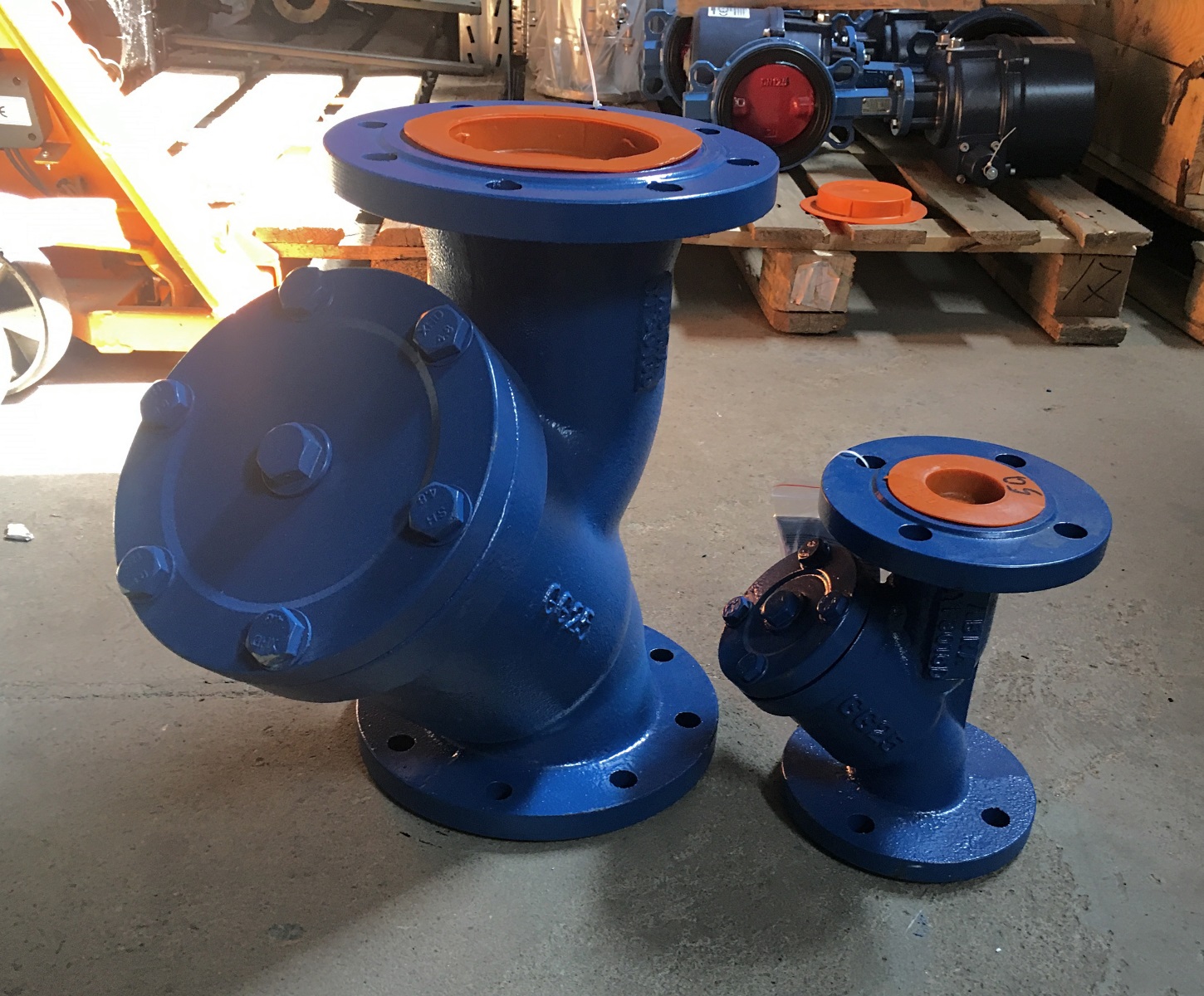

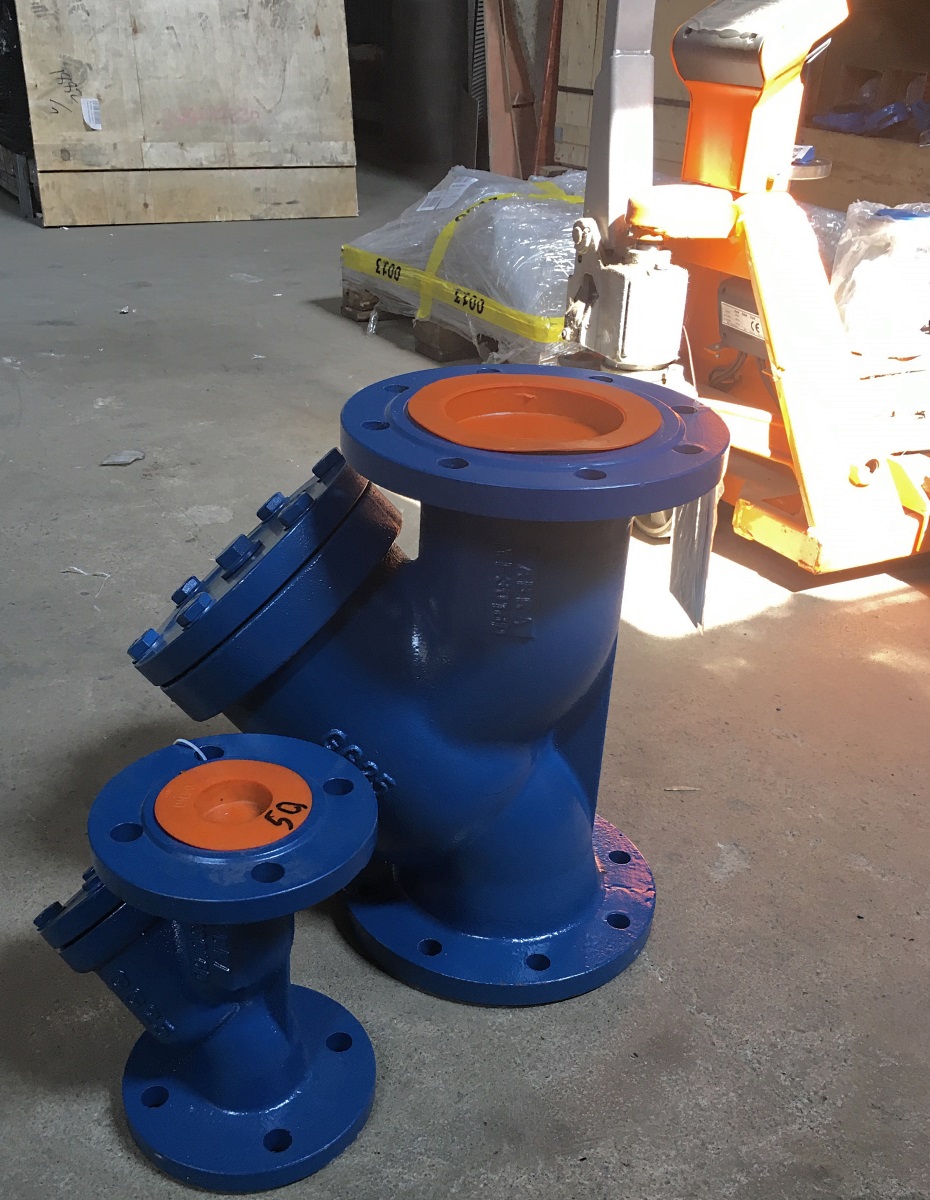

Магистральный сетчатый фильтр VH107-01 предназначен для удаления механических примесей из рабочей среды и рекомендуется к установке перед исполнительными механизмами - клапаны, регуляторы, краны, задвижки, счетчики и т.п.
Конструкцией фильтра предусмотрена возможность предварительного слива среды перед ревизией фильтрующего элемента.
Отличительной особенностью является широкий температурный диапазон и высокая устойчивость к коррозии.
Давление: PN 16 бар (1,6 МПа)
Рабочая температура: -20… +300°С
Среда: воздух, вода, пар и подобные среды, нейтральные к применяемым материалам
Температура окружающей среды: -20… +50°С
Материалы: корпус - чугун, сетка - нержавеющая сталь
Способ крепления: фланцевый по ГОСТ 12815-80
По запросу возможна комплектация магнитной вставкой.
Положение на трубопроводе - в соответствии с указателем движения среды на корпусе. Монтаж производится с межфланцевыми уплотнениями без перекосов.
Гарантируется безотказная работа фильтра в течение 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня поставки, при соблюдении потребителем правил хранения, транспортирования, монтажа и эксплуатации.
