| Регулятор давления Газа и Пара, стальной, фланцевый, PN 16, а так же 25, 40, 63, 100, 160, 210 бар | RD607 |
| RD607-72015 | DN 15 | по запросу |
| RD607-72020 | DN 20 | по запросу |
| RD607-72025 | DN 25 | по запросу |
| RD607-72032 | DN 32 | по запросу |
| RD607-72040 | DN 40 | по запросу |
| RD607-72050 | DN 50 | по запросу |
| RD607-72065 | DN 65 | по запросу |
| RD607-72080 | DN 80 | по запросу |
| RD607-72100 | DN 100 | по запросу |
| RD607-72125 | DN 125 | по запросу |
| RD607-72150 | DN 150 | по запросу |
| RD607-72200 | DN 200 | по запросу |
| RD607-72250 | DN 250 | по запросу |
| RD607-72300 | DN 300 | по запросу |
| RD607-72400 | DN 400 | по запросу |
| RD607-72500 | DN 500 | по запросу |
| RD607-72600 | DN 600 | по запросу |
Руководство по эксплуатации и техническому обслуживанию, паспорт.

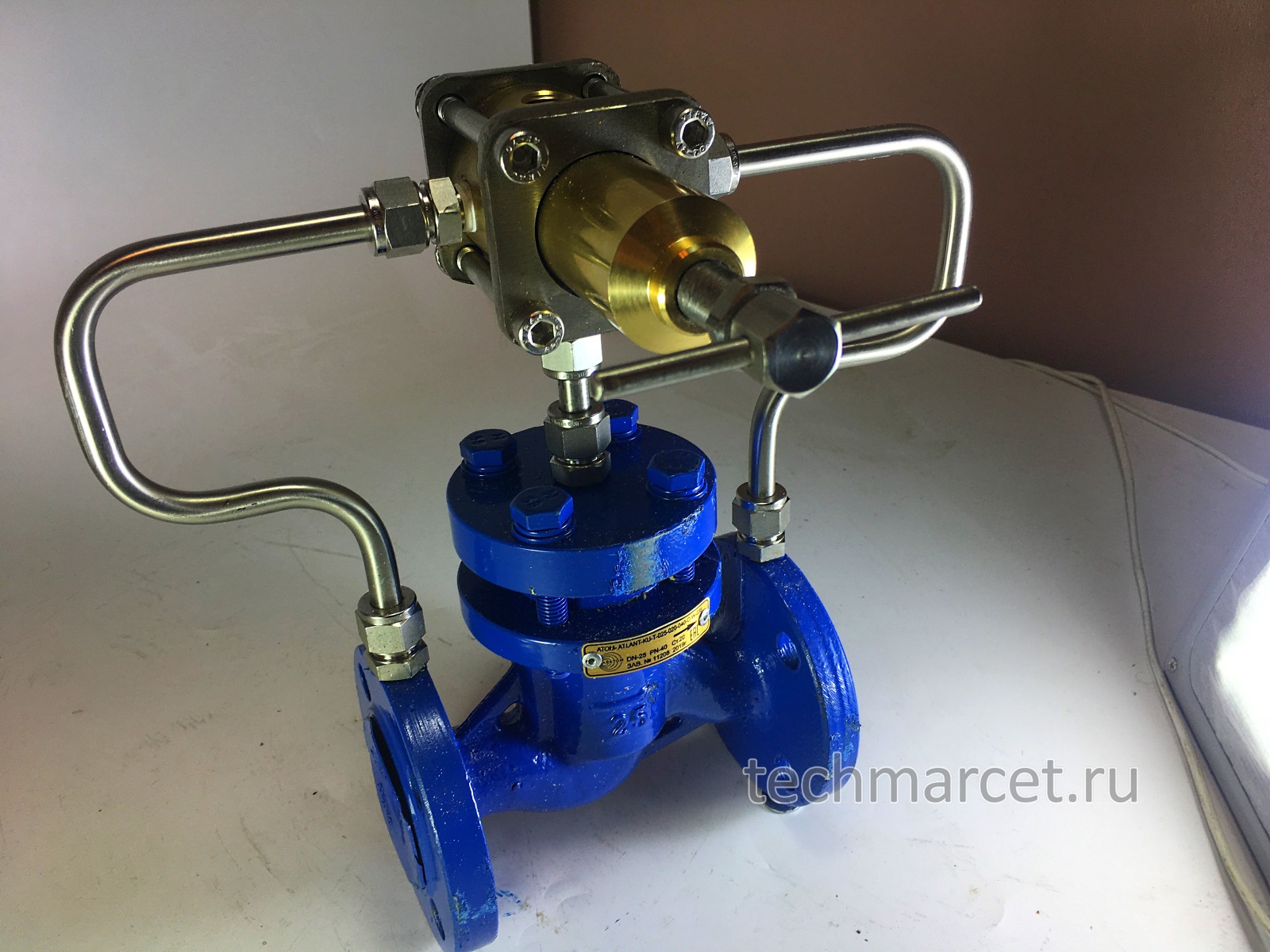

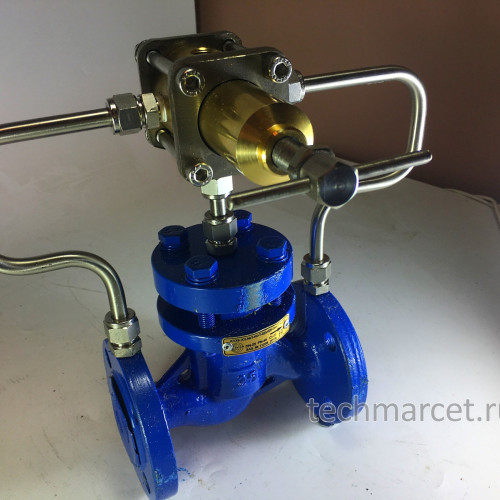

Регулятор давления RD607
предназначен для автоматического управления технологическими
процессами различных производств, с целью непрерывного регулирования
давления рабочей среды. Отличительной чертой является: большая линейка диаметров (до 600 диаметра) и высокого давления (210 атм). Так же хотелось бы отметит наличие сертификации на ГАЗ и нефтепродукты
Давление: PN 16 бар, по запросу PN 25, 40, 63, 100, 160, 210 бар
Рабочая температура: -30... +250°С, по запросу -60... +250°С
Среда: Воздух, пар, природные газ и другие газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой
Диапазоны давления на выходе: 0,07-1,5 МПа, по запросу 0,07-20,5 МПа
Материал корпуса: Сталь ст20, по необходимости 09Г2С, Нержавеющая сталь 12Х18Н10Т, Бронза БрАЖ9-4
Способ крепления: фланцевый по ГОСТ 33259-2015
Температура окружающей среды: -30...+40° (-60...+40°С)
Исполнение: "после себя", нормально-открытый, (по запросу ДО себя)
Герметичность в затворе, класс ANSI: V
Положение при монтаже: Горизонтальное
Страна-производитель: Россия
ПОДГОТОВКА РЕГУЛЯТОРА К РАБОТЕ
1 Произвести распаковку регулятора, для чего:
- освободить документацию и регулятор от упаковочного материала;
- проверить комплектацию, согласно паспорту или упаковочному листу;
- удалить консервирующую смазку и протереть насухо наружные поверхности регулятора.
2 Регулятор установить на горизонтальном участке трубопровода в месте, доступном для осмотра, настройки или ремонта, таким образом, чтобы направление стрелки на корпусе регулятора совпадало с направлением потока рабочей среды в трубопроводе.
3 При монтаже регуляторов рекомендуется предусмотреть байпасную линию, необходимую для обеспечения возможности отключения регулятора при его ревизии и ремонте.
4 Во избежание засорения перед регулятором необходимо установить грязеуловитель (фильтр).
ПОРЯДОК РАБОТЫ
Убедившись в правильности монтажа регулятора в трубопровод, необходимо проверить на герметичность в местах подсоединения его к трубопроводу. Для этого настраивают регулятор на верхний предел путем вращения регулировочного винта 18 устройства командного до упора, на вход подается давление рабочей среды равное условному.
Включение регулятора в работу производится в следующей последовательности:
- подать давление рабочей среды до регулятора, медленно и плавно открыв запорный кран (вентиль) до него;
- открыть запорный кран (вентиль) за регулятором;
