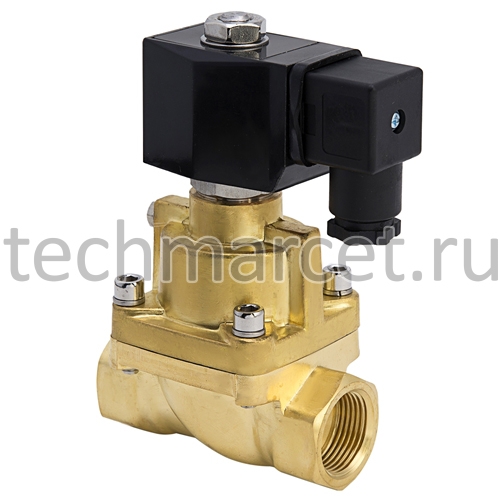

| Клапан электромагнитный (соленоидный) нормально закрытый, латунный, пилотного действия, муфтовый, с катушкой, PN 75 (65, 55) бар | KV377 |
| KV377-01010 | DN 10 (G 3/8") | по запросу |
| KV377-01015 | DN 15 (G 1/2") | 25 122 руб. |
| KV377-01020 | DN 20 (G 3/4") | 29 542 руб. |
| KV377-01025 | DN 25 (G 1") | 33 937 руб. |
Технические характеристики клапана KV377, руководство по монтажу и эксплуатации
Клапан электромагнитный KV377, латунный, муфтовый, поршневой, нормально-закрытый, с уплотнением поршня TEFLON, применяется для дистанционного управления потоком рабочей среды: вода, воздух, масла, нефтепродукты, гликоли и другие среды, не агрессивные к применяемым материалам. Штатно комплектуется катушкой AC 220 В. Возможна поставка с катушкой DC 24 В, DC 12 В, AC 24 В, AC 110 В.
Клапан пилотного действия работает при наличии минимального перепада давления 1 бар для рабочей среды с максимальной вязкостью 20 сСт. Время срабатывания и пропускная способность зависят от перепада давления. Подача рабочей среды односторонняя, в соответствии с указателем на корпусе. Установка клапана на трубопровод - катушкой вверх. Катушка клапана съемная, выводом кабеля и винтовым зажимом. Управление клапаном осуществляется непрерывно, подачей рабочего напряжения на катушку. Конструктивной особенностью является наличие перепускного канала, поэтому на вводе в систему перед клапаном рекомендуется установка сетчатого фильтра соответствующего номинального диаметра.
Исполнение: нормально-закрытый (НЗ) - клапан открывается при подаче напряжения
Номинальное давление: 75 бар (DN 10-15), 65 бар (DN 20), 55 бар (DN 25)
Перепад давления: 1..75 бар (DN 10-15), 1..65 бар/1..50 бар (DN 20), 1..55 бар/1..45 бар (DN 25)
Рабочая температура: с уплотнением TEFLON 0...+110°С
Среда: жидкая и газообразная, не агрессивная к применяемым материалам
Материалы: корпус и крышка - латунь, шток и плунжер - нержавеющая сталь, уплотнение - TEFLON
Способ крепления: внутренняя трубная резьба ISO 228/1 type G
Управление: катушка AC 220 В, 50/60 Гц. Возможна поставка с катушкой напряжением: AC 110 В, DC 24 В, DC 12 В, AC 24 В.
Допуск по напряжению ±10%
Мощность: переменный ток (AC) - 33VA; постоянный ток (DC) - 20W.
Номинальный режим включения: ED (ПВ) 100%
Степень защиты: IP65
Гарантийный срок - 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки, при гарантийной наработке 200 000 циклов. Условия эксплуатации при окружающей температуре от 0 до +60°С и относительной влажности до 95%, без конденсации. В процессе эксплуатации электромагнитная катушка (соленоид) клапана может нагреваться, что является нормальным режимом работы. Запасные плунжеры, штоки поставляются опционально, необходимо указать при заказе.
